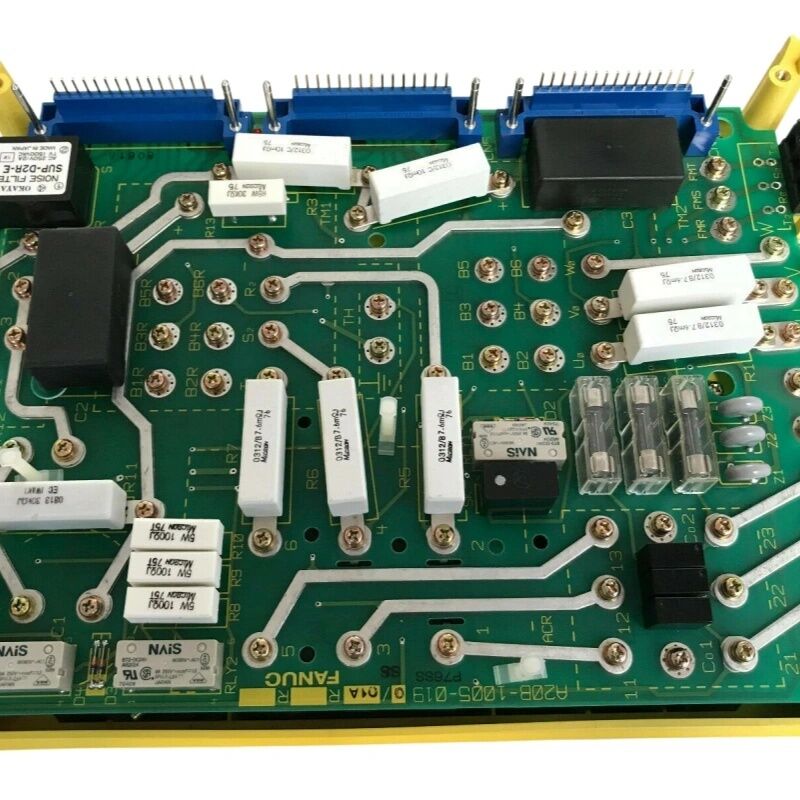

Fanuc A20B-1005-0190 Placa de PC A20B10050190 A2OB-1OO5-O19O

FANUC A20B-1005-0190 | Placa de Circuito Impresso de Acionamento do Eixo de Esferas — Sistemas Amplificadores de Eixo de Esferas CA, Origem Japão

Número da Peça: A20B-1005-0190

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de Acionamento do Eixo de Esferas

Série da Placa: A20B-1005

Aplicação: Sistemas de Acionamento de Eixo de Esferas CA FANUC

Visão Geral

O A20B-1005-0190 é uma placa de circuito impresso de acionamento do eixo de esferas da série A20B-1005 da FANUC. É uma placa de circuito impresso de controle interna dentro do sistema de acionamento de eixo de esferas CA da FANUC — a eletrônica que gerencia como o amplificador do eixo de esferas processa sinais de controle, monitora a corrente do motor e se comunica com o controlador CNC.

As placas de circuito impresso de acionamento do eixo de esferas ocupam a seção de controle do amplificador, abrigando a lógica de processamento de sinal que converte os comandos do eixo de esferas do CNC nos sinais de acionamento reais que o estágio de potência executa.

Os acionamentos de eixo de esferas em máquinas-ferramenta CNC suportam requisitos operacionais exigentes.

O eixo de esferas acelera até a velocidade de corte, funciona continuamente sob cargas de corte variáveis, desacelera, reverte para rosqueamento e se orienta precisamente para trocas de ferramenta — muitas vezes milhares de vezes por turno. A placa de circuito impresso de controle lida com toda a lógica associada a essas operações continuamente.

Ela lê o comando de velocidade do eixo de esferas do CNC, monitora a velocidade real do motor, gerencia os limites de corrente e relata falhas.

A série A20B-1005 abrange placas de controle para configurações específicas de acionamento de eixo de esferas CA.

Esta placa fornece a eletrônica de controle correta para seu amplificador alvo, combinando a interface de sinal, a lógica de proteção e o protocolo de comunicação dessa geração específica de acionamento.

Especificações Principais

Placa de Circuito Impresso de Controle vs. Estágio de Potência — A Distinção

Um acionamento de eixo de esferas consiste em duas seções: o estágio de potência e a seção de controle. O estágio de potência contém os grandes transistores (IGBTs) que comutam as altas correntes que fluem para o motor do eixo de esferas. A seção de controle contém as placas de circuito impresso que determinam como esses transistores comutam — é o cérebro do acionamento.

O A20B-1005-0190 é uma placa da seção de controle. Quando um acionamento de eixo de esferas desenvolve uma falha, saber qual seção falhou determina se a substituição de uma placa de controle restaurará o acionamento.

Falhas na placa de controle incluem: os comandos do CNC não sendo processados, regulação incorreta de velocidade, erros de comunicação entre o acionamento e o CNC, e mau funcionamento da lógica de detecção de falhas. Falhas no estágio de potência incluem danos aos transistores de saída, resultando em irregularidades na corrente do motor e falhas de sobrecorrente severas.

Muitas falhas de acionamento de eixo de esferas que aparecem como problemas no estágio de potência, na verdade, se originam na eletrônica de controle.

Um CI driver de gate na placa de controle envia um pulso incorreto, fazendo com que os transistores de potência disparem no momento errado. A substituição da placa de controle é o primeiro passo diagnóstico correto nesses casos.

Fluxo de Sinal de Controle do Eixo de Esferas

O CNC emite um comando de velocidade do eixo de esferas — um valor digital representando o RPM alvo. A placa de controle recebe este comando através de sua interface de comunicação.

A placa converte o comando para a referência de frequência apropriada para o circuito PWM do acionamento, que então modula a tensão de saída para o motor.

Simultaneamente, a placa de controle lê os sinais de feedback: corrente do motor medida por transdutores de corrente, a velocidade real do eixo de esferas do encoder ou sensor, e o estado térmico do acionamento a partir de sensores de temperatura.

Esses sinais de feedback fecham o loop de controle — a placa ajusta sua saída continuamente para minimizar a diferença entre a velocidade comandada e a real.

Condições de falha detectadas pela placa de controle — sobrecorrente, sobretensão, perda de encoder, sobretemperatura — resultam no acionamento emitindo um alarme para o CNC e desligando a saída para proteger o motor e o hardware do acionamento.

Substituição e Verificação de Parâmetros

Após a instalação de uma placa de circuito impresso de acionamento de eixo de esferas de substituição, os parâmetros do acionamento podem precisar ser verificados ou restaurados.

A placa de controle geralmente retém configurações específicas do acionamento — parâmetros do motor, limites de corrente, valores de calibração de velocidade e configurações específicas da aplicação.

Confirme as configurações de parâmetros após a substituição verificando o display de parâmetros do acionamento em relação à documentação da máquina.

Se a placa anterior operou com configurações de parâmetros personalizadas, restaure-as a partir de uma lista de parâmetros registrada antes de retornar o eixo de esferas à produção.

FAQ

P1: O eixo de esferas mostra um alarme de sobrecorrente imediatamente na aceleração. Os transistores de potência testam como bons. A placa de controle A20B-1005-0190 pode estar com defeito?

Sim. Um alarme de sobrecorrente com transistores de potência intactos aponta para os circuitos de driver de gate ou de medição de corrente na placa de controle.

Um driver de gate defeituoso pode fazer com que os transistores de saída comutem incorretamente, produzindo um pico de corrente que aciona a detecção de sobrecorrente.

Substitua a placa de controle e verifique as configurações de parâmetros antes de testar o acionamento sob carga.

P2: A velocidade do eixo de esferas oscila entre valores durante o corte. O motor e o encoder parecem intactos. O que deve ser verificado na placa de controle?

Oscilação de velocidade com um sistema mecânico intacto é um problema de ajuste do regulador de velocidade ou de processamento de feedback.

Verifique o sinal de feedback do encoder na entrada da placa de controle — confirme pulsos limpos e consistentes. Revise também os parâmetros de ganho do regulador de velocidade no acionamento.

Se os sinais e parâmetros estiverem corretos, os circuitos reguladores de velocidade da placa de controle podem ter componentes degradados afetando a qualidade da regulação.

P3: Após a substituição da placa, o eixo de esferas funciona, mas a orientação não é concluída corretamente. Qual é a causa provável?

A orientação do eixo de esferas depende do sinal Z-pulse do encoder e dos parâmetros de orientação armazenados no acionamento.

Após a substituição da placa, confirme se os parâmetros de orientação foram transferidos da configuração antiga.

Se os parâmetros estiverem corretos, verifique se o sinal Z está chegando à placa de substituição em seu terminal de entrada correto.

P4: A sequência de inicialização do acionamento mostra uma inicialização normal, mas o eixo de esferas falha quando o CNC envia seu primeiro comando de velocidade. Isso é um problema de comunicação?

Este padrão — autoteste normal, mas falha no primeiro comando do CNC — sugere um problema na interface de comunicação na placa de controle.

A placa passa em seu autoteste, mas não consegue interpretar corretamente o comando serial do CNC.

Verifique as conexões de comunicação serial entre o CNC e o acionamento. Se a fiação for confirmada como boa, o circuito da interface de comunicação da placa de controle pode ser a falha.

P5: Como esta placa deve ser armazenada como peça de reposição preventiva?

Armazene em embalagem antiestática em temperatura ambiente estável. Mantenha longe da umidade.

Registre as configurações de parâmetros da placa atualmente instalada antes de comprar uma peça de reposição — ter o conjunto de parâmetros documentado significa uma recuperação mais rápida quando a peça de reposição for necessária.

Uma placa de reposição com condição conhecida e parâmetros documentados reduz pela metade o tempo de inatividade em caso de falha do acionamento do eixo de esferas.
