Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-1005-0420 |

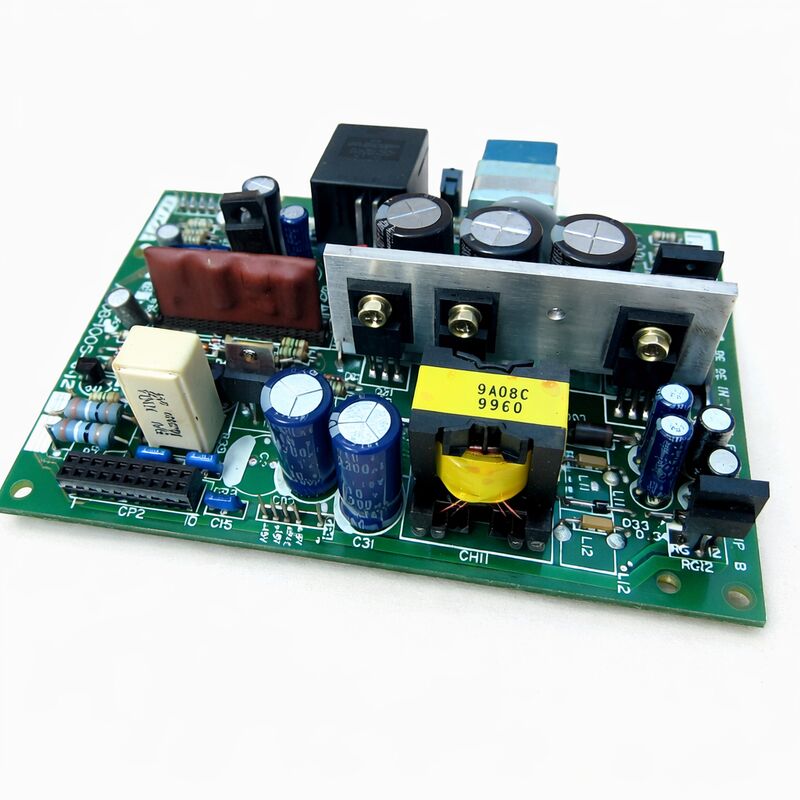

A FANUC A20B-1005-0420 é a placa de fonte de alimentação para os controladores CNC da geração Série 16B/18B/21B/210B da FANUC — a geração "série B" que faz a ponte entre os controles analógicos da série A anteriores e os controles digitais subsequentes da série i, e que representa o período durante os anos 90, quando a FANUC CNC era a escolha dominante na fabricação global de máquinas-ferramenta.
O design de entrada 24VDC do A20B-1005-0420 vale a pena ser compreendido, pois representa uma mudança arquitetônica deliberada da abordagem de PSU usada em gerações anteriores de controladores FANUC.
Projetos anteriores de fontes de alimentação FANUC (como os dos controladores Série 16A e 15A) aceitavam entrada de rede AC diretamente e incluíam seus próprios estágios de retificação e correção do fator de potência na placa da PSU.
A abordagem da série B moveu este estágio de potência primária para fora da placa da PSU do controlador CNC e para uma fonte de alimentação externa separada de 24VDC — tipicamente uma fonte de alimentação chaveada dedicada montada em outro lugar no gabinete elétrico da máquina.
As razões para essa mudança arquitetônica são práticas. Ao separar a conversão de energia primária da placa de PSU interna do controlador CNC, a FANUC simplificou a placa CNC — o A20B-1005-0420 só precisa lidar com a conversão DC-para-DC da tensão de 24V fornecida para as tensões reguladas mais baixas exigidas pela lógica e circuitos analógicos do CNC.
A placa é menor, gera menos calor e é mais confiável como resultado.
A fonte de 24VDC que alimenta a placa é tipicamente isolada dos outros circuitos de 24VDC da máquina (sensores, solenoides, contatores) para evitar que transientes de comutação de I/O da máquina se acoplem à fonte de alimentação interna do CNC.
| Parâmetro | Valor |
|---|---|
| Tensão de Entrada | 24VDC |
| Designação Tipo C | Para 16B, 18B (FS-18TB, FS-18GB) |
| Designação Tipo B | Para 21B, 210B (FS-21TB, FS-21MB) |
| Montagem | Piggyback na placa I/O PSU |
| Trilhos de Saída | +5V, ±15V e trilhos auxiliares |
| Série | A20B-1005 |
| Origem | Japão |
No rack do controlador FANUC Série 18B e 21B, o conjunto da fonte de alimentação consiste em duas camadas. A camada inferior é a placa I/O PSU — uma placa maior que lida com a interface entre a entrada de 24VDC, o barramento de energia interno do CNC e os circuitos de I/O da máquina (módulos de entrada, módulos de saída, interface de relé).
A camada superior, montada diretamente sobre a placa I/O PSU em uma configuração piggyback, é o A20B-1005-0420 — a placa que gera os trilhos de DC de precisão regulada exigidos pela lógica, memória, interface servo e eletrônica de display do CNC.
Essa configuração de duas camadas permite que as placas sejam separadas durante a solução de problemas. Se as luzes do painel do operador do CNC e os I/Os estiverem funcionando (indicando que a placa I/O PSU está fornecendo 24V para os circuitos de interface da máquina), mas os módulos de CPU e memória do CNC não estiverem inicializando (indicando uma falha nos trilhos de alimentação lógica), a falha é localizada na placa superior A20B-1005-0420.
Inversamente, se tanto os I/Os da máquina quanto a lógica do CNC falharem simultaneamente, a falha pode estar na fonte de 24VDC que alimenta todo o conjunto.
A variante -0420 (Tipo C para 16B/18B, Tipo B de alta capacidade para 21B) é a mais robusta das duas variantes comuns — ela fornece maior capacidade de corrente do que sua irmã, a -0421 (que é o Tipo B de baixa capacidade para 21B e Tipo C para 18C/16C).
Máquinas com mais I/Os, sistemas servo maiores ou unidades de display de maior potência requerem a variante -0420 de maior capacidade.
Substituir a -0421 de menor capacidade em uma máquina que requer a -0420 pode resultar em queda de tensão nos trilhos de alimentação sob carga total — uma causa comum de alarmes intermitentes difíceis de rastrear sem medir as tensões de alimentação sob carga operacional.
Falhas na fonte de alimentação na geração de CNC da série B apresentam padrões característicos que engenheiros de manutenção experientes reconhecem:
O CNC parece morto: Sem display, sem resposta do ventilador de resfriamento do CNC, sem atividade de LED em nenhuma placa.
Isso aponta para uma falha completa da fonte de alimentação — verifique primeiro a fonte de 24VDC no terminal de entrada, depois verifique fusíveis queimados nas placas da PSU, e então suspeite do próprio A20B-1005-0420.
O CNC inicializa parcialmente e para: O CNC começa a inicializar — LEDs acendem brevemente na placa principal, o display mostra uma tela de inicialização, depois para e mostra um alarme do sistema.
Isso sugere uma fonte de alimentação que pode fornecer corrente de carga leve (durante a inicialização com a maioria dos módulos ainda não ativos), mas não consegue manter tensão estável sob carga total.
Meça o trilho de alimentação de +5V sob carga total do sistema — um trilho que cai abaixo de 4.75V com todos os módulos ativos, mas lê 5.05V com o CNC em sua fase inicial de inicialização, confirma uma fonte com capacidade de corrente insuficiente.
Alarmes intermitentes do sistema correlacionados com a temperatura ambiente: O CNC funciona corretamente quando frio, mas gera alarmes aleatórios (erros de paridade de memória, alarmes do sistema) após 30 a 60 minutos de operação.
Este é o sintoma clássico de envelhecimento de capacitor eletrolítico — capacitores funcionam melhor frios e exibem ESR aumentada quando aquecidos, fazendo com que o trilho de alimentação desenvolva ripple aumentado em temperatura operacional que perturba os circuitos de memória e lógica.
Alarme 910 (erro de paridade SRAM) não causado por falha da bateria: Se a bateria SRAM for confirmada como boa, mas o alarme 910 aparecer intermitentemente, um problema de ripple na tensão de alimentação é o próximo suspeito — circuitos SRAM CMOS são sensíveis ao ripple da tensão de alimentação, e uma PSU com capacitores degradados pode produzir ripple suficiente para causar erros de paridade sem que a tensão de alimentação saia de sua faixa de tolerância nominal.
O A20B-1005-0420 está entre as placas mais frequentemente reparadas no ecossistema de manutenção da série B da FANUC, precisamente por seu papel em fornecer energia para todas as outras placas do sistema — qualquer degradação em seu desempenho afeta todo o controlador.
Centros de serviço especializados em FANUC tipicamente incluem a substituição completa de capacitores como prática padrão durante a revisão da PSU, independentemente do defeito declarado.
Essa abordagem preventiva faz sentido economicamente: a substituição de capacitores adiciona custo mínimo a um reparo, mas elimina o modo de falha futuro mais comum antes que ele retorne a máquina à oficina.
Serviços de troca (envio de uma unidade recondicionada e testada em troca da placa defeituosa, muitas vezes com garantia de 6 a 12 meses) são a rota mais prática para minimizar o tempo de inatividade da máquina.
Ter um A20B-1005-0420 sobressalente em estoque é prática padrão em instalações com várias máquinas equipadas com controles Série 18B ou 21B — a peça é comum o suficiente para que o investimento seja facilmente justificado contra a perda de produção diária de uma parada não planejada da máquina.
Q1: O A20B-1005-0420 é descrito como uma variante de "alta capacidade". O que especificamente é maior em comparação com o -0421?
O -0420 fornece corrente de saída total maior em seus trilhos regulados do que o -0421. Na arquitetura de fonte de alimentação da FANUC para a série B, a placa com o mesmo fator de forma serve para diferentes configurações de controlador, fornecendo diferentes classificações de corrente.
Controladores com mais módulos de I/O, conexões de amplificador servo de maior potência ou unidades de display maiores consomem mais corrente da PSU; eles requerem o -0420 (alta capacidade).
Controladores mais simples com menos módulos consomem menos corrente e usam o -0421 (baixa capacidade).
Os números de peça na documentação de configuração original da máquina confirmam qual variante é correta para a máquina específica.
Q2: A tolerância da tensão de alimentação 24VDC pode afetar a operação do A20B-1005-0420?
Sim. A entrada de 24VDC para o A20B-1005-0420 deve permanecer dentro da tolerância de entrada especificada da placa — tipicamente 24VDC ±10% (21.6V a 26.4V). Tensões de alimentação abaixo do mínimo fazem com que os conversores DC-DC internos operem fora de sua faixa de regulação, reduzindo a estabilidade dos trilhos de saída.
Tensões significativamente acima do máximo correm o risco de danificar a proteção de entrada e os componentes de comutação da placa.
A fonte de 24VDC deve ser medida nos terminais de entrada da placa da PSU (não na própria unidade de alimentação, para contabilizar a queda de tensão do cabo) e confirmada dentro da especificação antes de concluir que a placa da PSU falhou.
Q3: Após substituir o A20B-1005-0420, o CNC exibe o alarme 910 (erro de paridade SRAM). É culpa da placa de substituição?
O alarme 910 imediatamente após a substituição da placa da PSU sugere um problema de tensão de alimentação em vez de uma falha na placa — a nova placa pode ter características de saída ligeiramente diferentes que expõem um problema na bateria SRAM que a placa original estava mascarando, ou a placa de substituição pode ter uma saída marginal que causa problemas de sensibilidade de tensão SRAM.
Verifique primeiro a tensão da bateria SRAM.
Em seguida, meça os trilhos de +5V e ±15V com o sistema totalmente carregado. Se todas as tensões estiverem dentro da especificação e a bateria estiver boa, recarregue os parâmetros do CNC a partir do backup — os dados da SRAM podem ter sido corrompidos durante o procedimento de substituição (particularmente se a máquina foi desligada durante uma etapa de instalação do módulo SRAM).
Q4: O A20B-1005-0420 é compatível com os controladores FANUC Série 20, bem como com o 21B?
As Séries 21B e 20 são gerações de hardware diferentes com arquiteturas de rack diferentes.
O A20B-1005-0420 foi projetado especificamente para a Série 21B (e suas variantes relacionadas 210-B). A Série 20 usa um conjunto de PSU diferente.
Confirme a variante específica do sistema CNC — Série 20 vs Série 21 — contra a documentação de hardware original antes de solicitar uma substituição da PSU, pois os dois sistemas não são intercambiáveis no nível da PSU.
Q5: Quais fusíveis no A20B-1005-0420 devem ser verificados antes de concluir que a placa falhou?
O A20B-1005-0420 geralmente inclui um ou mais fusíveis montados na placa protegendo a linha de entrada de 24VDC e, em algumas configurações, trilhos de saída individuais.
Esses fusíveis são acessíveis com a placa removida do rack.
Um fusível de entrada queimado apresenta-se idêntico a uma falha completa da placa — sem tensões de saída, sem atividade de LED — mas é resolvido substituindo o fusível (e identificando o que causou o evento de sobrecorrente que o queimou).
Verifique todos os fusíveis montados na placa visualmente e com um testador de continuidade antes de concluir que o circuito de conversão de energia da placa falhou.
Um fusível que queima novamente imediatamente após a substituição indica uma falha genuína de sobrecorrente a jusante que deve ser resolvida antes que a PSU possa operar com segurança.
