| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-1006-0471 |
Número da Peça: A20B-1006-0471
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: PCB da Fonte de Alimentação Servo (Placa de Controle PSM)
Unidades Compatíveis: FANUC Alpha Series PSM-15 e superior (incluindo PSM-26)
Status: Descontinuado pelo Fabricante

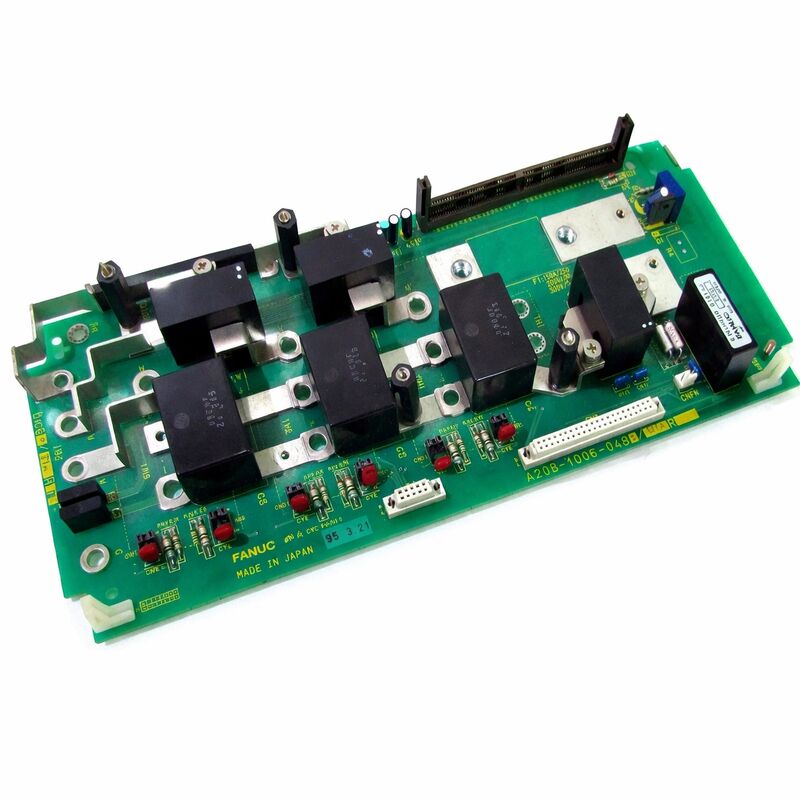

O A20B-1006-0471 é a placa de circuito de controle do Módulo de Fonte de Alimentação Servo (PSM) da série Alpha da FANUC. O PSM é a unidade que fornece energia de barramento CC regulada aos módulos amplificadores servo e spindle (SVM e SPM) nos sistemas amplificadores FANUC Alpha.
O A20B-1006-0471 não é o PSM em si — é a PCB substituível que lida com a eletrônica de controle do PSM: controle de gate do retificador, regulação de tensão do barramento CC, sequenciamento de pré-carga, gerenciamento de descarga regenerativa e a interface de comunicação com o CNC.
O sistema amplificador FANUC Alpha — a série que inclui os módulos servo SVM e os módulos spindle SPM juntamente com este PSM — foi amplamente utilizado com os controladores CNC das Séries 15, 16, 18 e 21 durante o período em que os centros de usinagem e centros de torneamento estavam fazendo a transição de tecnologias servo mais antigas para drives totalmente digitais.
Esta placa PSM alimentou sistemas Alpha em uma grande base instalada de máquinas que permanecem em produção hoje.
Esta placa está descontinuada.
A FANUC não fabrica mais unidades novas. O suprimento de substituição vem de estoque excedente testado e unidades recondicionadas.
Para qualquer sistema Alpha PSM que tenha sofrido danos na placa de controle — devido a transientes de energia, envelhecimento de componentes ou contaminação ambiental — esta placa é a solução substituível em campo que restaura a funcionalidade do PSM sem substituir o módulo de alimentação completo.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A20B-1006-0471 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | PCB da Fonte de Alimentação Servo (Placa de Controle PSM) |
| Unidades Compatíveis | FANUC Alpha PSM-15 e superior, incluindo PSM-26 |
| Família de Drives | FANUC Alpha Series (sistemas amplificadores SVM / SPM) |
| Função do PSM | Fornecimento de barramento CC para módulos servo SVM e spindle SPM |
| Status de Produção | Descontinuado pelo Fabricante |
| Origem | Japão |
| Fusíveis | Dois fusíveis na placa (FU1: 5A, FU2: 2A) — classificações marcadas na placa |
| Condição Disponível | Novo (excedente) / Recondicionado / Reparado |
A arquitetura do amplificador FANUC Alpha usa um barramento CC compartilhado. Todos os módulos servo SVM e o módulo spindle SPM em um gabinete retiram sua energia de acionamento do motor desta linha CC comum. O PSM é o componente que cria e mantém este barramento CC.
No lado de entrada, o PSM se conecta à alimentação CA trifásica. Seu retificador converte esta CA em CC.
A tensão CC resultante — nominalmente em torno de 300-320V CC para um sistema de entrada 200VAC — é o barramento compartilhado que alimenta todos os módulos conectados. À medida que os motores servo aceleram, eles consomem corrente deste barramento. À medida que desaceleram, eles regeneram corrente de volta para o barramento. O PSM gerencia ambas as condições.
A placa de controle — o A20B-1006-0471 — é a inteligência que faz este processo funcionar. Ela monitora continuamente a tensão do barramento CC.
Ela controla o circuito de pré-carga que limita a corrente de irrupção quando o sistema é ligado. Ela ativa e libera o contator principal na sequência correta.
Ela monitora condições de falha — sobretensão, subtensão, sobrecorrente — e responde emitindo alarmes para o CNC ou desligando o barramento.
Unidades Alpha PSM com capacidade regenerativa retornam a energia de frenagem para a alimentação CA em vez de dissipá-la em resistores. Quando os motores servo desaceleram sob o controle do CNC, eles geram eletricidade.
Essa energia flui de volta para o barramento CC. A placa de controle do PSM regula o retorno de energia para a linha CA, mantendo a tensão do barramento dentro dos limites e devolvendo o excesso para a fonte.
A placa de controle contém a lógica que determina quando retornar energia, a que taxa e quando ativar a função de descarga regenerativa em vez disso.
Essas decisões acontecem em tempo real durante a operação da máquina.
Uma falha na lógica de regulação da placa de controle — circuitos de medição danificados, drivers de gate defeituosos ou armazenamento de parâmetros corrompido — pode fazer com que o barramento CC exceda seus limites de tensão, acionando falhas de sobretensão ou, em casos graves, danificando os capacitores do barramento ou os módulos amplificadores conectados.
O A20B-1006-0471 possui dois fusíveis. O FU1 tem classificação de 5A (marcação em vermelho). O FU2 tem classificação de 2A.
Suas classificações são indicadas diretamente na placa. A documentação de manutenção da FANUC especifica que as classificações dos fusíveis devem ser confirmadas antes da substituição — usar classificações incorretas de fusíveis pode causar danos subsequentes.
Quando um PSM falha, os fusíveis devem ser inspecionados antes de assumir que a própria PCB falhou.
Um fusível queimado é um sintoma direto — e um fusível queimado significa que ocorreu um evento de falha que causou excesso de corrente através do circuito protegido. Substituir o fusível sem identificar a causa do evento de sobrecorrente provavelmente resultará na queima imediata do fusível de substituição.
Se os fusíveis estiverem intactos e o PSM ainda apresentar falha, os componentes ativos da placa de controle — os ICs de driver de gate, os circuitos de medição ou a interface de comunicação — são o local da falha. Isso requer a substituição da placa.
P1: O PSM exibe um alarme de baixa tensão no link CC. A tensão de entrada CA está correta. A placa de controle é a falha?
Baixa tensão no link CC com entrada CA correta pode ser causada por um retificador danificado no estágio de potência, um circuito de pré-carga defeituoso ou uma falha na placa de controle que não está ativando corretamente o contator principal.
Verifique o contator principal dentro do PSM — se ele não estiver fechando, o barramento CC não pode carregar para a tensão total.
Se o contator fechar corretamente e a tensão ainda estiver baixa, os diodos retificadores devem ser testados. Se ambos forem confirmados como bons, o circuito de regulação de tensão da placa de controle pode estar com defeito.
P2: Os fusíveis do PSM queimaram após um surto de energia. A placa A20B-1006-0471 deve ser substituída junto com os fusíveis?
Após um surto, inspecione a placa de controle em busca de danos visíveis — componentes queimados, ICs de driver de gate danificados, áreas descoloridas — antes de concluir que ela precisa ser substituída. Os fusíveis podem queimar para proteger a placa, caso em que a própria placa pode não estar danificada.
Substitua os fusíveis com as classificações corretas, ligue com cautela e monitore o comportamento do PSM. Se os fusíveis queimarem novamente ou os alarmes de falha persistirem, a placa requer uma inspeção mais detalhada ou substituição.
P3: O PSM funciona corretamente, mas ocasionalmente perde o barramento CC durante acelerações pesadas. Isso é um problema da placa de controle?
A perda ocasional do barramento CC durante acelerações pesadas é mais tipicamente um problema de capacidade — a classificação de potência do PSM pode ser marginal para a carga total do motor, ou a impedância da fonte CA é muito alta — do que uma falha na placa de controle.
Verifique a carga total do motor em relação à saída nominal do PSM. Se o PSM estiver dimensionado adequadamente, verifique a tensão de alimentação CA sob carga. Se a tensão de alimentação cair significativamente durante a demanda de pico, o PSM vê baixa tensão de entrada e pode perder sua regulação de barramento.
A placa de controle monitora isso e responde corretamente a uma falha genuína da fonte.
P4: Como o A20B-1006-0471 deve ser armazenado como peça de reposição?
Armazene em embalagem antiestática em temperatura ambiente estável. Mantenha longe de umidade, extremos de temperatura e luz solar direta.
Os drivers de gate e os ICs de medição analógica da placa são sensíveis à descarga eletrostática. Manuseie com precauções antiestáticas.
Em armazenamento, a placa mantém sua condição indefinidamente sob condições corretas. Antes da instalação após armazenamento prolongado, inspecione os contatos do conector e a condição do fusível — um fusível que corroeu ligeiramente pode ter resistência aumentada que causa problemas sob carga.
P5: O A20B-1006-0471 pode ser usado em qualquer unidade Alpha PSM, ou apenas em modelos específicos?
Esta placa é compatível com classificações de corrente específicas do PSM. A documentação técnica FANUC Alpha lista o A20B-1006-0471 como compatível com os modelos PSM-15 a PSM-26 da série Alpha.
Modelos PSM maiores (PSM-37 e superior) usam variantes de placa diferentes (A20B-1006-0472, A20B-1007-0650) com especificações de classificação de potência diferentes.
Sempre confirme o número do modelo específico do PSM na etiqueta da unidade e cruze com a lista de compatibilidade da placa antes de instalar esta placa.
