Número da Peça: A20B-1006-0481
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: Placa de Potência do Amplificador de Eixo (Placa Base / de Fiação)
Série da Placa: A20B-1006
Drive Compatível: A06B-6088-H222 (Módulo Amplificador de Eixo Alpha SPM-22)

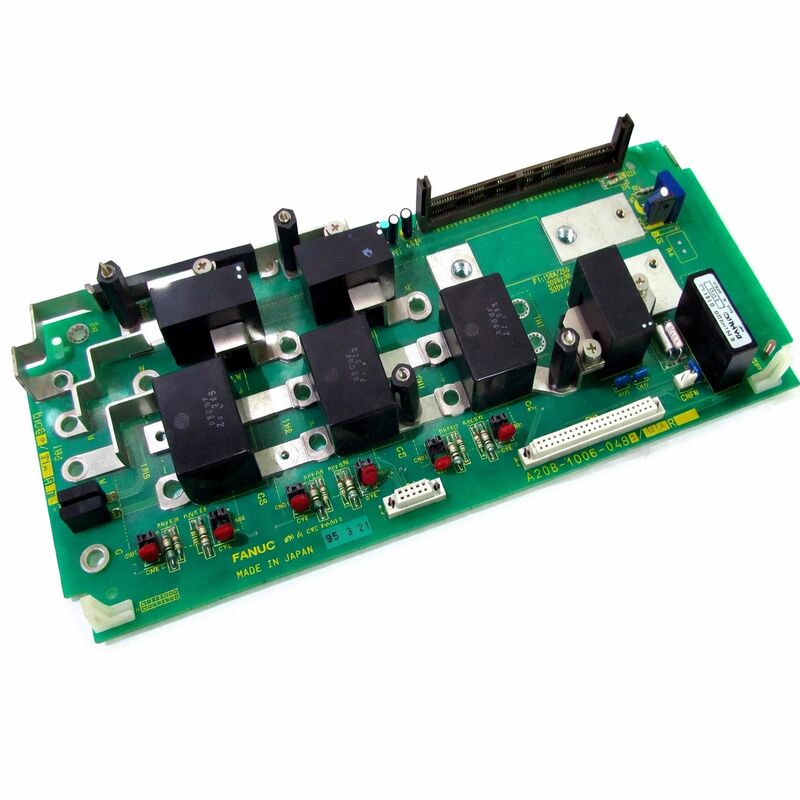

O A20B-1006-0481 é a placa de circuito impresso da seção de potência e— a placa de fiação base e— dentro do módulo amplificador de eixo Alpha A06B-6088-H222 da FANUC, o SPM-22.
Na arquitetura do drive de eixo Alpha série 6088, cada módulo contém uma montagem em camadas de placas que servem a funções distintas: a placa de controle (A16B-2202-0432) lida com a inteligência em nível de sinal, a placa de disparo (A20B-2902-0390) fornece os sinais de acionamento de gate, e o A20B-1006-0481 é a placa de estágio de potência que lida com a comutação de transistores de alta corrente que realmente aciona o motor do eixo.
O SPM-22 é um amplificador de eixo da classe de 22kW e— o nível intermediário da série 6088, situado entre os modelos SPM-15 e SPM-26. Ele aciona os motores de eixo Alpha 22, Alpha 15, Alpha P22 e Alpha P30 da FANUC, usando feedback de M-sensor ou codificador de posição para controle de velocidade e orientação.
O módulo tem 150 mm de largura, abriga ventiladores de resfriamento internos e externos com um dissipador de calor externo, e apresenta o característico display LED duplo de sete segmentos que mostra o status operacional e os códigos de alarme do drive.
O A20B-1006-0481 carrega os transistores de potência IGBT e seus circuitos associados de detecção de corrente que lidam com a corrente total do motor e— 95A de saída nominal e— na tensão do barramento CC (283–325V).
Nesses níveis de corrente e tensão, os componentes nesta placa estão sob estresse elétrico e térmico significativos durante a operação normal.
O envelhecimento dos componentes, particularmente dos próprios módulos IGBT e dos capacitores eletrolíticos na seção de fonte de alimentação do gate drive, determina a vida útil prática da placa.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A20B-1006-0481 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | Placa de Potência do Amplificador de Eixo |
| Série da Placa | A20B-1006 |
| Drive Compatível | A06B-6088-H222 (SPM-22) |
| Entrada do Barramento CC | 283–325V |
| Corrente de Saída Nominal | 95A |
| Motores Compatíveis | Alpha 22, Alpha 15, Alpha P22, Alpha P30 |
| Resfriamento | Dissipador de calor externo + ventiladores internos e externos (módulo de 150 mm) |
| Display de Status | LED duplo de 7 segmentos (no módulo de drive completo) |
| Origem | Japão |
| Condição Disponível | Via troca completa do módulo de drive ou reparo |
O A06B-6088-H222 pertence ao sistema de drive da série Alpha da FANUC e— a arquitetura que combina um PSM (Módulo de Fonte de Alimentação) compartilhado com módulos amplificadores de servo (SVM) e módulos amplificadores de eixo (SPM) separados em um barramento CC comum.
O PSM gera o barramento CC a partir da alimentação CA trifásica de entrada. O SPM-22 consome deste barramento e o converte para a saída trifásica de frequência variável que aciona o motor do eixo.
Dentro do SPM-22, o A20B-1006-0481 é onde essa conversão de energia acontece.
Os transistores IGBT nesta placa comutam a tensão do barramento CC para gerar a saída senoidal trifásica. Cada IGBT deve comutar de totalmente desligado para totalmente ligado e de volta milhares de vezes por segundo, com o tempo preciso e o ciclo de trabalho controlados pelos sinais de gate da placa de disparo acima.
A saída comutada resultante, após filtragem na indutância do motor, produz a corrente senoidal suave que cria o campo magnético rotativo no motor do eixo.
A classificação de saída de 95A significa que cada fase da saída do SPM-22 pode fornecer 95 amperes continuamente.
Isso representa uma quantidade significativa de energia elétrica e— na tensão do barramento CC, corresponde à classificação total de 22kW do eixo.
Os transistores e seu gerenciamento térmico devem lidar com essa corrente continuamente durante operações de corte pesadas.
O conhecimento mais importante na prática para a manutenção de drives de eixo série 6088 é a distinção entre falhas na placa de controle e falhas na placa de potência. Essa distinção determina qual placa substituir.
Falhas na placa de controle (A16B-2202-0432) produzem alarmes relacionados à comunicação, tratamento de parâmetros, processamento de feedback e às funções em nível de software do drive. O drive pode produzir códigos de alarme que indicam erros de comunicação com o CNC, incompatibilidades de parâmetros ou anomalias no sinal de feedback.
O estágio de potência pode estar eletricamente intacto.
Falhas na placa de potência (A20B-1006-0481) produzem alarmes relacionados a sobrecorrente, falhas de IGBT, falhas de transistores e erros de detecção de corrente.
O motor pode receber corrente de saída incorreta ou ausente. Em casos graves e— curto-circuito de transistor, por exemplo e— o drive pode disparar sua proteção de entrada e parar completamente.
Identificar qual placa está com defeito antes de solicitar uma substituição evita o custo e o atraso de substituir uma placa não danificada.
Ler o código de alarme específico do display LED do drive e mapeá-lo para a categoria de falha apropriada é o ponto de partida para esse diagnóstico.
A política da FANUC e a prática da maioria dos provedores de serviço especializados é não vender o A20B-1006-0481 como uma placa autônoma.
A placa está disponível como parte de uma troca completa do módulo de drive SPM-22 ou como um componente em serviço de reparo em nível de drive.
Essa abordagem faz sentido funcional: verificar se a placa está funcionando corretamente requer testá-la sob carga real do motor em uma unidade de drive completa, não em uma bancada sem um motor conectado.
Quando uma falha no eixo é identificada como originada na placa de potência, as opções práticas de serviço são: troca completa do SPM-22 (mais rápida), reparo em nível de drive onde o componente específico com defeito na placa de potência é identificado e substituído, ou substituição do módulo IGBT onde a falha é especificamente no dispositivo IGBT.
Todas essas opções exigem que a unidade de drive completa esteja disponível.
P1: O SPM-22 exibe um código de alarme de IGBT e o eixo não consegue funcionar. A placa de controle foi testada e está confirmada como boa. O A20B-1006-0481 é o local da falha?
Um alarme de IGBT com uma placa de controle confirmada como boa aponta para a placa de potência. Alarmes de IGBT podem indicar um transistor com defeito (curto ou circuito aberto), um circuito de acionamento de gate IGBT com defeito que impede a comutação correta, ou uma falha de detecção de corrente.
Todos esses estão localizados no A20B-1006-0481. Em casos onde o próprio IGBT entrou em curto, pode haver também danos ao fusível do barramento CC ou à proteção de circuito a montante.
Verifique os fusíveis de proteção do drive antes de prosseguir com o trabalho em nível de placa.
P2: Após o SPM-22 disparar com um alarme de sobrecorrente, ele reinicia e funciona corretamente por um tempo antes de disparar novamente. O padrão se repete. O que isso indica sobre a placa de potência?
Alarmes intermitentes de sobrecorrente que reiniciam e recorrem sugerem uma falha térmica ou elétrica marginal em vez de uma falha completa de componente.
A causa mais comum é um IGBT que está funcionando marginalmente e— ele passa nas verificações de energização do drive e funciona corretamente em cargas mais baixas, mas falha sob o estresse térmico da operação em carga total.
O drive dispara, o componente esfria e ele funciona novamente até que o estresse térmico ocorra novamente. Um IGBT que se comporta dessa maneira eventualmente falhará permanentemente.
Organize a troca ou reparo do SPM-22 completo antes que a produção seja interrompida por uma falha grave.
P3: O ventilador de resfriamento externo do SPM-22 parou. Quão urgente é a substituição e a placa de potência pode ser danificada por funcionar sem ele?
O ventilador externo é crítico para o gerenciamento térmico da placa de potência. Os módulos de eixo FANUC série 6088 geram calor substancial nos transistores IGBT durante a operação. Sem fluxo de ar adequado sobre o dissipador de calor externo, as temperaturas da junção do transistor excederão os limites seguros.
Operar sem o ventilador externo durante cortes pesados causará falha térmica do IGBT em minutos a horas, dependendo da carga. Substitua o ventilador imediatamente.
Não continue a produção até que o ventilador seja substituído e— os módulos IGBT são muito mais caros que o ventilador.
P4: O A20B-1006-0481 e o A20B-1006-0487 são listados para o A06B-6088-H222. Eles são intercambiáveis?
Tanto o -0481 quanto o -0487 são placas de potência que foram usadas no módulo SPM-22 A06B-6088-H222.
Eles são variantes dentro da mesma aplicação, potencialmente representando revisões de hardware ou mudanças de produção dentro do mesmo modelo de drive.
Se eles são intercambiáveis em uma unidade de drive específica depende de qual placa foi originalmente instalada e se a diferença de revisão afeta a interface térmica ou elétrica do drive.
Confirme com o especialista de serviço que fornece o módulo de drive em vez de assumir a intercambialidade.
P5: O drive SPM-22 está sendo desativado de uma máquina. A placa de potência A20B-1006-0481 pode ser recuperada e usada como reserva para outro SPM-22?
Recuperar a placa de potência de um drive desativado é possível, mas sua condição deve ser avaliada antes de confiá-la em outra máquina de produção.
Inspecione os módulos IGBT em busca de quaisquer sinais de dano e— descoloração, rachaduras ou evidências físicas de sobrecarga. Meça a queda de tensão direta e a fuga do IGBT para verificar se estão dentro das especificações. Avalie a condição dos capacitores eletrolíticos.
Uma placa de uma máquina desativada pode ter horas operacionais substanciais e envelhecimento de componentes que a tornam inadequada para serviço contínuo sem recondicionamento.
