A unidade de quadro FANUC A20B10060482 A2OB-1OO6-O482

FANUC A20B-1006-0482 | Placa de Fiação da Base do Drive de Eixo Alpha Série 6088 — SPM-26 / SPM-30, Origem Japão

Número da Peça: A20B-1006-0482

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Fiação da Base do Drive de Eixo (Placa de Circuito Impresso da Seção de Potência)

Série da Placa: A20B-1006

Família de Drives: Módulos Amplificadores de Eixo Alpha A06B-6088

Unidades de Drive Compatíveis: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)

Placa de Circuito Impresso de Controle Associada: A16B-2202-0432 (placa de controle)

ROM Associado: A20B-2902-0390

Tensão de Entrada: Barramento DC de 283–325V

Status: Descontinuado pelo Fabricante

Visão Geral

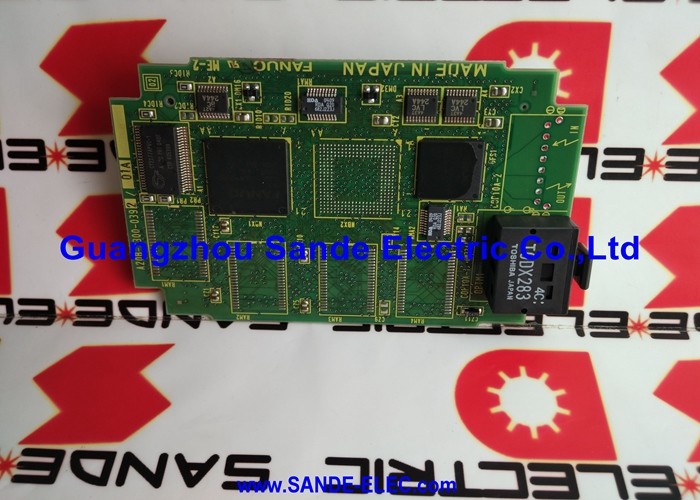

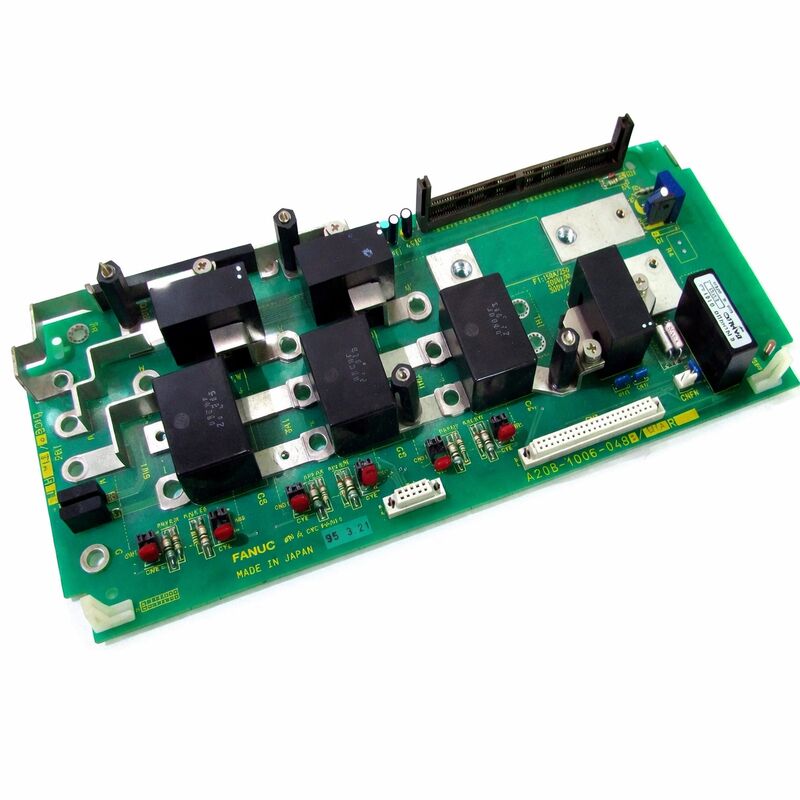

O A20B-1006-0482 é a placa de fiação da base — a placa de circuito impresso da seção de potência — para os módulos amplificadores de eixo Alpha série 6088 da FANUC.

Na arquitetura do drive de eixo Alpha, cada módulo contém duas placas de circuito impresso funcionalmente distintas: a placa de controle, que lida com a inteligência de nível de sinal do drive, e a placa de fiação (também chamada de placa de potência ou placa base), que carrega os componentes do estágio de potência — os transistores de alta corrente, circuitos de detecção de corrente, drivers de gate e as conexões pesadas do barramento de potência para o motor e o barramento DC.

O A20B-1006-0482 é a placa de fiação instalada nos módulos de eixo Alpha A06B-6088-H226 (SPM-26, classe de 26kW) e A06B-6088-H230 (SPM-30, classe de 30kW).

Estes são os módulos maiores da série 6088, que acionam os motores de eixo de alto torque usados em aplicações de usinagem exigentes — centros de usinagem de serviço pesado com motores de eixo potentes, centros de retificação e grandes centros de torneamento onde o eixo precisa manter velocidade e torque constantes sob cargas de corte substanciais.

A designação "placa de fiação da base" reflete a posição física desta placa na parte inferior da pilha de placas do módulo de drive.

A placa de controle (A16B-2202-0432) é montada acima dela, comunicando-se através de conectores que passam sinais de controle para o estágio de potência.

A placa de fiação recebe os sinais de drive de gate da placa de controle e os utiliza para comutar os transistores de potência, gerando a saída de frequência variável e tensão variável que aciona o motor do eixo.

Especificações Principais

Arquitetura do Drive de Eixo Alpha

Os módulos da série 6088 operam dentro da arquitetura de drive de barramento compartilhado Alpha da FANUC. Um PSM (Módulo de Fonte de Alimentação) converte a corrente alternada trifásica de entrada em um barramento DC regulado. O módulo amplificador de eixo consome deste barramento e gera a saída de corrente alternada trifásica para o motor do eixo. Dentro do módulo SPM, a conversão de potência ocorre na placa de fiação.

O estágio de potência da placa de fiação utiliza dispositivos IGBT (Transistor Bipolar de Gate Isolado). Os IGBTs combinam a alta capacidade de corrente e a baixa tensão de saturação dos transistores bipolares com o controle de gate acionado por tensão dos MOSFETs.

Para aplicações de drive de eixo — onde os transistores devem comutar correntes de centenas de amperes em centenas de volts, milhares de vezes por segundo — os IGBTs são a tecnologia apropriada.

Os circuitos de drive de gate no A20B-1006-0482 geram os sinais de drive precisos que esses IGBTs requerem.

A detecção de corrente é outra função chave da placa de fiação.

A corrente real do motor em cada fase é medida e reportada de volta para a placa de controle. O loop de corrente da placa de controle compara a corrente comandada (do loop de velocidade) com a corrente medida e ajusta o ciclo de trabalho PWM para fechar o erro.

Sem detecção de corrente precisa, o controle de corrente em malha fechada não pode funcionar, e o motor não produzirá o torque correto.

SPM-26 e SPM-30 — Aplicações de Eixo de Alta Potência

As designações SPM-26 e SPM-30 indicam a classe de potência do módulo do eixo.

Esses módulos atendem às aplicações de eixo mais exigentes da série Alpha — grandes centros de usinagem onde altas taxas de remoção de material exigem operação contínua do eixo de alta potência e aplicações de retificação de precisão onde a velocidade constante do eixo sob carga variável é crítica para a qualidade da peça.

Os motores de eixo acionados por esses módulos — Alpha 26, Alpha 30, Alpha P40 e motores de quadro grande semelhantes — requerem a capacidade de corrente e potência que apenas as variantes maiores da série 6088 podem fornecer.

A seleção de componentes e o gerenciamento térmico da placa de fiação são compatíveis com esses níveis de corrente.

Operar uma placa de fiação de menor classificação em uma aplicação de drive de maior potência resultaria em sobrecarga térmica dos componentes.

Estrutura de Placa Dupla e Isolamento de Falhas

A separação da eletrônica de controle da eletrônica de potência na série 6088 tem um benefício prático de manutenção. Quando o drive de eixo falha, identificar qual placa é a fonte da falha determina o componente de substituição.

Isso economiza custos em comparação com a substituição do módulo de drive completo.

Uma falha na placa de controle (A16B-2202-0432) geralmente produz alarmes relacionados ao controle — erros de comunicação, falhas de parâmetro, erros de processamento de feedback — sem necessariamente sobrecarregar ou danificar o estágio de potência.

Uma falha na placa de fiação (A20B-1006-0482) geralmente produz alarmes relacionados à potência — sobrecorrente, sobretensão, falhas de IGBT, falhas de drive de gate — ou resulta em saída de motor incorreta ou ausente sem sintomas do lado do controle.

Distinguir qual placa está com defeito orienta a decisão de substituição.

Substituir apenas a placa defeituosa evita gastos com uma placa funcional que está apenas compartilhando o módulo de drive com a falha.

FAQ

P1: O drive de eixo exibe um alarme de IGBT (frequentemente exibido como um código de alarme de um único caractere). A placa de controle foi testada e confirmada como boa. O A20B-1006-0482 é o local provável da falha?

Alarmes de IGBT que persistem com uma placa de controle confirmada como boa apontam para o módulo IGBT ou circuito de drive de gate da placa de fiação.

O alarme de IGBT pode surgir de um IGBT defeituoso (curto-circuito ou circuito aberto), de um circuito de drive de gate que não está mais fornecendo sinais de comutação corretos, ou de uma falha de detecção de corrente que faz com que o drive leia incorretamente a corrente do motor como excedendo o limite de sobrecorrente.

Todas essas falhas estão localizadas na placa de fiação. A substituição da placa ou do módulo IGBT é a resposta apropriada.

P2: O motor do eixo produz ruído incomum em certas velocidades, mas nenhum alarme é gerado. O motor e o cabo do motor estão confirmados como não danificados. Isso poderia ser a placa de fiação?

Ruído audível incomum em velocidades específicas sem alarme sugere irregularidade de corrente na saída do motor.

Se uma fase do estágio de potência da placa de fiação estiver produzindo corrente assimétrica — devido a um IGBT degradado ou problema no drive de gate — o motor receberá corrente desbalanceada e produzirá ondulação de torque que se manifesta como ruído ou vibração.

Esse ruído depende da velocidade porque está relacionado aos harmônicos da frequência de comutação.

Escaneie as correntes de saída do motor em todas as três fases enquanto reproduz a condição de ruído; correntes de fase assimétricas confirmam uma falha na placa de fiação.

P3: Foi obtido um substituto A20B-1006-0482. Existem diferenças entre o -0482 e o -0483 que afetariam a intercambialidade?

O A20B-1006-0482 e o A20B-1006-0483 são variantes próximas dentro da mesma família de placas de fiação para a série 6088. Eles estão associados a diferentes modelos de drive e classificações de corrente dentro da faixa SPM.

O -0482 é documentado para uso nos drives SPM-26 e SPM-30.

O -0483 está associado a outras classificações SPM na série.

Estes não são necessariamente intercambiáveis — a capacidade de manuseio de corrente e o design térmico podem diferir.

Sempre combine a placa com o modelo de drive específico para o qual ela foi projetada.

P4: O drive está em serviço há mais de dez anos. Quais componentes no A20B-1006-0482 são mais propensos a apresentar degradação relacionada à idade?

Os capacitores eletrolíticos na seção de alimentação do drive de gate da placa de fiação são a principal preocupação de envelhecimento. Esses capacitores mantêm as tensões DC estáveis que os circuitos de drive de gate precisam para comutar os IGBTs corretamente.

À medida que envelhecem, sua capacitância diminui e a ESR aumenta, degradando a regulação da fonte de alimentação do drive de gate.

Isso pode produzir erros intermitentes de comutação de IGBT que aparecem como alarmes ocasionais e difíceis de reproduzir.

Os próprios módulos IGBT também têm vidas úteis finitas — seus ciclos térmicos ao longo de uma década de uso estressam gradualmente os fios de ligação e as conexões de solda dentro do módulo.

P5: Esta placa é específica apenas para a série A06B-6088, ou pode ser usada em outras famílias de drives de eixo FANUC?

O A20B-1006-0482 é projetado especificamente para a série de módulos de eixo Alpha A06B-6088.

O layout do conector, a disposição dos componentes, a interface térmica e as classificações elétricas são compatíveis com a arquitetura mecânica e elétrica do módulo 6088.

Não é intercambiável com placas de fiação de outras famílias de drives de eixo FANUC (como os drives das séries 6064, 6078 ou posteriores 6096), que usam especificações de placa de fiação diferentes compatíveis com suas respectivas arquiteturas de drive.
