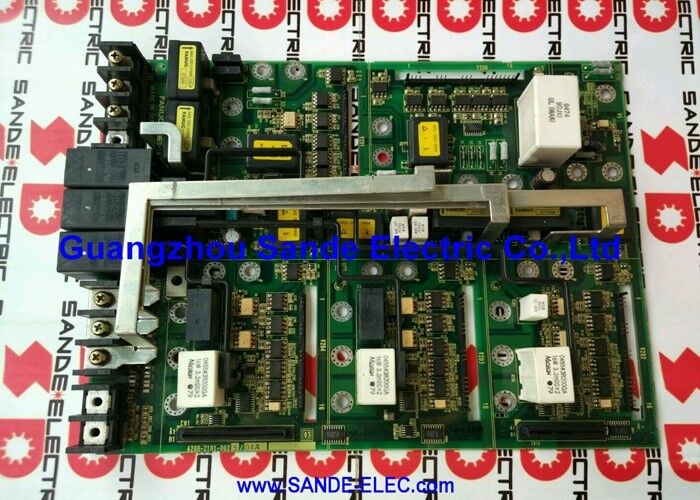

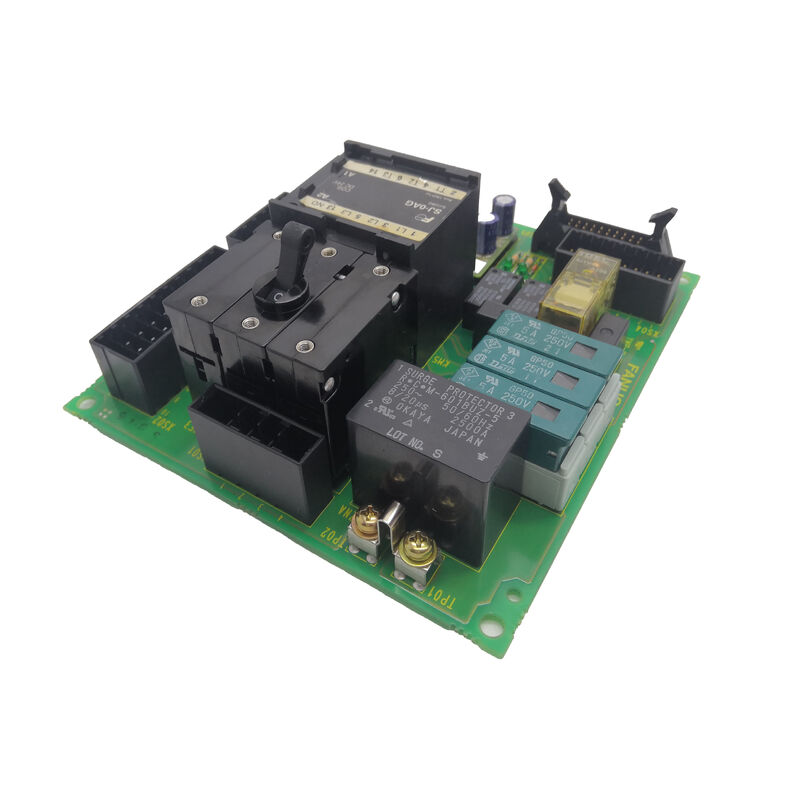

A unidade de quadro FANUC A20B10060489 A2OB-1OO6-O489

A20B-1006-0489 | PCB de potência do amplificador de eixo FANUC Alpha SPM-30 - A06B-6088-H230 / Japão / Com A20B-2902-0390 e A16B-2202-043x

SPM — O módulo de acionamento do fuso no sistema Alpha

Num armário de acionamento da série FANUC Alpha, o SPM (Spindle Power Module) aciona o motor do fuso principal da máquina-ferramenta. O SPM recebe tensão do barramento CC do PSM (Módulo de fonte de alimentação) e a converte em saída CA de frequência variável para o motor do fuso.

O SPM-30 opera com um fuso de 30 kW — um nível de potência típico para centros de usinagem com motores de fuso na faixa de 22 a 30 kW, cobrindo uma ampla gama de operações de usinagem de uso geral.

Dentro do módulo SPM-30, três PCBs distintos trabalham juntos:

A placa de alimentação (A20B-1006-0489):A fiação primária e PCB de roteamento de energia. Ele transporta as conexões de alta corrente - entrada do barramento CC, saída CA trifásica para o motor do fuso e as interfaces do dispositivo de alimentação.

A placa de disparo (A20B-2902-0390):Gera os pulsos de acionamento do gate para os dispositivos de comutação IGBT. A placa de disparo traduz os comandos do cartão de controle em sinais de precisão de microssegundos necessários para velocidade precisa do fuso e controle de torque.

A placa de controle (A16B-2202-043x ou A16B-2203-033x):A camada de inteligência. Ele recebe comandos de velocidade do fuso do CNC, executa as malhas de controle de velocidade e corrente, processa o feedback do codificador e comanda a placa de disparo.

Principais informações do produto

Saída do fuso de 30 kW – O que este nível de potência cobre

O módulo SPM-30 é classificado para saída contínua de fuso de 30kW. No contexto de motores de fuso de centro de usinagem, 30kW abrange:

• Centros de usinagem de alta velocidade com torque moderado do fuso em velocidades elevadas
• Centros de usinagem vertical de uso geral com faixa de fuso de 15.000 a 20.000 RPM
• Centros de usinagem horizontais onde é necessária potência sustentada com torque moderado

A classificação de 30kW refere-se à potência total de saída contínua. A potência de pico de curto prazo durante transientes de aceleração normalmente excede esse valor.

Cenários de aplicação

Falha na placa de alimentação SPM-30:Um acionamento do fuso do centro de usinagem gera um alarme de sobrecorrente persistente que não se correlaciona com o motor ou com a carga mecânica. O cartão de controle e a placa de disparo são testados corretamente. A placa de alimentação A20B-1006-0489 é identificada como a falha. A substituição da placa restaura a operação normal do fuso.

Serviço do módulo SPM-30:Durante uma revisão programada do módulo de acionamento do fuso, a placa de alimentação A20B-1006-0489 é substituída junto com a placa de disparo como parte de uma renovação completa da PCB para um sistema de acionamento do fuso com muitas horas de trabalho.

Restauração pós-falta:Um módulo de fuso sofre uma falha interna após um evento de sobretensão no barramento CC. A placa de alimentação mostra danos visíveis nos componentes. A substituição do A20B-1006-0489, combinada com a verificação da placa de disparo e do cartão de controle, restaura o módulo do fuso às especificações operacionais completas.

Perguntas frequentes

Q1: O A20B-1006-0489 é vendido e instalado separadamente ou apenas como parte de um módulo completo?

Algumas organizações de serviços fornecem o A20B-1006-0489 como uma placa individual para substituição em nível de reparo. Outros, como a CNC Electronics, fornecem apenas o módulo A06B-6088-H230 completo como um conjunto – e não apenas o PCB individual. Se o fornecimento de placa individual ou o fornecimento de módulo completo é a abordagem correta depende do diagnóstico de falha: uma única falha de placa confirmada suporta a substituição de PCB individual; danos generalizados ao módulo (várias placas, dispositivos de alimentação) são melhor resolvidos com a substituição completa do módulo.

Q2: Qual é a função da placa de disparo A20B-2902-0390 e como ela interage com a A20B-1006-0489?

A placa de disparo gera os sinais de acionamento do portão (pulsos PWM) para os transistores IGBT no estágio de saída do SPM-30. Os sinais de acionamento do portão passam pela placa de alimentação (A20B-1006-0489) para chegar aos terminais do portão IGBT. Se a placa de disparo gerar um timing de gate incorreto, a placa de potência transmitirá esses sinais incorretos aos dispositivos de potência — levando ao desequilíbrio de corrente, aquecimento excessivo ou falha de componente. O diagnóstico de falhas deve confirmar que ambas as placas estão funcionando corretamente antes de substituir apenas uma.

P3: Qual a diferença entre o SPM-30 (A06B-6088-H230) e a variante A06B-6102-H230 mais recente?

Ambos usam a placa de potência A20B-1006-0489, mas com diferentes revisões de placa de controle e versões de software. O H230 da série A06B-6088 usa placas de controle da série A16B-2202-043x; o A06B-6102-H230 usa placas de controle da série A16B-2203-033x com firmware atualizado (versão ROM 9D20 ou posterior). A placa de potência é comum entre essas variantes porque o hardware do acionamento do motor é idêntico – a diferença está na capacidade do software de controle.

Q4: Quais recursos de proteção o módulo SPM-30 oferece?

O SPM-30 protege contra sobrecorrente (corrente de saída excedendo os limites), sobretensão do barramento CC (de PSM ou regeneração), curtos-circuitos fase-fase e fase-terra, sobretemperatura (monitoramento da temperatura do dissipador de calor) e sobrecarga do motor do fuso. Essas proteções são implementadas em toda a pilha de três placas: a placa de controle monitora a maioria das condições e comanda a placa de disparo para desabilitar os pulsos do gate em caso de falta; a placa de potência contribui para o monitoramento térmico através de conexões de termistores.

Q5: Quais são os códigos de alarme alfa SPM que indicam uma falha na placa de alimentação?

Os alarmes FANUC Alpha SPM relevantes para problemas na placa de alimentação incluem: Alarme SPM 24 (alarme IPM — falha do módulo de alimentação inteligente, indicando uma falha na unidade de porta IGBT ou no dispositivo de alimentação que passa pela placa de alimentação); Alarme SPM 01 (sobrecorrente do motor); e alarme SPM 12 (superaquecimento do dissipador). Alarmes de sobrecorrente de ocorrência única podem resultar de picos de carga transitórios, mas alarmes persistentes ou imediatamente recorrentes — particularmente alarmes IPM — sem identificação de falha externa ou de motor apontam para o painel de potência como um candidato a substituição.
