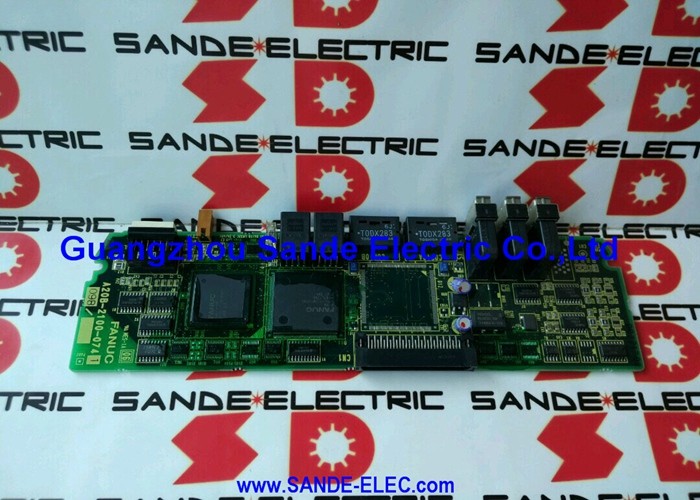

Fanuc A20B-1007-0881 Quadro de adaptador de interface A20B10070881 A2OB-1OO7-O881

FANUC A20B-1007-0881 | Placa de Circuito Impresso de Módulo de E/S — Sistemas de Automação CNC, Robô e Industrial, Origem Japão

Número da Peça: A20B-1007-0881

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de Módulo de E/S (Placa de Interface de Sinal de Entrada / Saída)

Série da Placa: A20B-1007

Aplicação: Sistemas CNC, robô e de automação industrial FANUC

Função: Processamento de sinais discretos de entrada e saída entre o controlador e os dispositivos de campo da máquina

Visão Geral

O A20B-1007-0881 é uma placa de circuito impresso de módulo de entrada/saída da série A20B-1007 da FANUC — placas projetadas para interligar o controlador CNC ou o controlador do robô com os dispositivos de nível de campo da máquina-ferramenta ou do sistema de automação.

O módulo de E/S é onde a lacuna entre a lógica digital do controlador e a máquina física é preenchida. Final de curso de máquinas-ferramentas, solenoides, sensores de proximidade, intertravamentos de portas, válvulas de refrigeração, mecanismos de troca de ferramentas e botões do painel do operador conectam-se à máquina através da interface de E/S.

O controlador lê os estados da máquina através do lado de entrada e comanda as ações da máquina através do lado de saída.

A série A20B-1007 atende a toda a gama de produtos CNC e robô da FANUC — a mesma arquitetura de E/S que gerencia a interface da máquina em um centro de torneamento também aparece em gabinetes de controladores de robô, gerenciando os sinais discretos que coordenam as interações do robô com sua célula de trabalho.

Final de curso que confirmam se a garra do robô está aberta ou fechada, sinais de segurança de cortinas de luz, sinais de início de ciclo de sensores de presença de peça — tudo isso passa pelo módulo de E/S para o PMC (Controlador Programável de Máquina) do controlador, onde a lógica de automação da máquina os processa.

O A20B-1007-0881 processa sinais de entrada dos dispositivos de campo da máquina e sinais de saída do PMC para os atuadores da máquina.

Ele opera através do I/O Link da FANUC — um barramento de comunicação serial que conecta o PMC do controlador a módulos de E/S distribuídos.

O protocolo I/O Link empacota dados de entrada de múltiplos módulos de E/S em um fluxo serial que o PMC lê em um ciclo definido.

Os dados de saída do PMC fluem de volta através do mesmo link, atualizando as saídas do módulo a cada ciclo.

Especificações Principais

Arquitetura I/O Link — Como a FANUC Distribui E/S de Campo

O I/O Link da FANUC é um barramento serial que permite que o PMC do controlador CNC ou de robô se comunique com módulos de E/S distribuídos pela máquina ou célula de trabalho. Em vez de executar fios de sinal individuais de cada ponto de E/S da máquina de volta para o controlador, o I/O Link transporta todos os dados de E/S em formato serial em um pequeno número de condutores.

Módulos de E/S distribuídos ao longo do I/O Link decodificam sua porção do fluxo serial, definem seus sinais de saída de acordo e leem seus sinais de entrada de volta para o fluxo.

O A20B-1007-0881 é um dos muitos tipos de módulos de E/S que se conectam ao I/O Link da FANUC. Cada módulo ocupa um número definido de pontos de E/S no barramento.

O mapeamento de E/S do PMC atribui endereços PMC específicos aos pontos de E/S de cada módulo.

O construtor da máquina configura esse mapeamento durante a comissionamento da máquina — o programa de ladder do PMC que executa a lógica de automação da máquina lê e escreve nesses endereços PMC para interagir com a máquina física.

Essa arquitetura significa que a substituição de um módulo de E/S com falha requer a restauração do mapeamento de pontos de E/S se quaisquer dados de configuração do módulo forem armazenados no próprio módulo.

Na maioria das implementações do I/O Link da FANUC, a configuração é armazenada nos parâmetros do PMC do CNC — o módulo é inerentemente endereçado por sua posição no barramento, e nenhuma configuração específica do módulo precisa ser recarregada após a substituição.

Interligação de Dispositivos de Campo — Entradas e Saídas

O lado de entrada do A20B-1007-0881 processa sinais de dispositivos de campo — contatos, sensores e interruptores que reportam os estados da máquina ao controlador. Sinais de entrada no nível padrão de 24V CC são opticamente isolados antes de atingir o circuito lógico do módulo.

O isolamento óptico impede que transientes de tensão do lado da máquina, causados pela comutação de solenoides ou outras cargas indutivas, atinjam a eletrônica do controlador.

O lado de saída aciona bobinas de dispositivos de campo e cargas de sinal. Sinais de saída em 24V CC acionam bobinas de relé, válvulas solenoides, luzes indicadoras e outras cargas.

Os circuitos de saída têm limites de capacidade de corrente definidos — exceder esses limites pode danificar o circuito de saída.

A carga de saída correta e o dimensionamento de fusíveis são aspectos importantes do projeto elétrico da máquina.

Os estados dos sinais de entrada e saída são visíveis através da tela de diagnóstico de E/S do CNC. O controlador pode exibir o estado atual de cada ponto de E/S em tempo real, que é a principal ferramenta de diagnóstico para falhas de máquina relacionadas a E/S.

Uma saída que deveria estar ligada, mas está desligada, ou uma entrada que reporta um estado inconsistente com a máquina física, aponta para o módulo de E/S ou para a fiação de campo.

Diagnóstico de Falhas

Falhas de módulos de E/S se enquadram em duas categorias amplas: falha completa do módulo e falha de ponto de E/S individual.

Uma falha completa impede a comunicação do I/O Link do módulo inteiramente — o CNC relata um alarme de comunicação para o endereço do módulo afetado, e todos os pontos de E/S associados a esse módulo são lidos como falhos.

Falhas de ponto individual são mais sutis — algumas entradas reportam estados incorretos, ou algumas saídas não comutam, enquanto o restante do módulo opera normalmente.

Antes de substituir o A20B-1007-0881, verifique se a alimentação de 24V CC para o módulo está correta e estável.

Uma condição de subtensão na alimentação de 24V causa comportamento errático de E/S que imita falha do módulo, mas se resolve quando a alimentação é corrigida. Verifique as conexões do cabo I/O Link — um conector solto ou corroído produz erros de comunicação.

FAQ

Q1: O CNC relata um alarme de comunicação I/O Link para o slot onde o A20B-1007-0881 está instalado. Nenhum outro módulo de E/S mostra alarmes. O módulo é a falha?

Um alarme de comunicação I/O Link isolado para um slot de módulo indica que o próprio módulo falhou ou sua conexão de cabo I/O Link está defeituosa.

Primeiro, verifique os conectores do cabo I/O Link tanto no módulo quanto no dispositivo upstream. Limpe-os e reconecte-os.

Se o alarme persistir após a verificação do conector, o módulo provavelmente falhou e deve ser substituído.

Q2: Vários pontos de saída específicos no A20B-1007-0881 pararam de funcionar. Os comandos de saída correspondentes do PMC são confirmados como corretos. Isso é uma falha do módulo?

Múltiplos pontos de saída inoperantes com comandos de saída do PMC confirmados como corretos indicam uma falha interna do driver de saída dentro do módulo. Circuitos de saída individuais podem falhar — tipicamente devido a sobrecorrente sustentada, retrocesso indutivo de cargas incorretamente protegidas, ou falha relacionada à idade dos transistores de saída.

Se os pontos falhos estiverem no mesmo conector físico ou grupo de saída, a falha pode estar localizada nessa seção do circuito de saída do módulo.

A substituição do módulo é a resposta apropriada.

Q3: Após substituir o A20B-1007-0881, algumas funções da máquina operam corretamente, mas outras não respondem como esperado. O que deve ser verificado?

Comportamento inesperado após a substituição do módulo geralmente significa que o mapeamento de endereço dos pontos de E/S está correto, mas as expectativas do programa de ladder do PMC sobre pontos específicos não estão sendo atendidas.

Verifique se o módulo de substituição ocupa a mesma posição de endereço I/O Link que o original — se os módulos estiverem fisicamente instalados no mesmo slot e a configuração do I/O Link não tiver mudado, o endereçamento deve ser idêntico.

Verifique também se a polaridade do sinal de entrada (lógica normalmente aberta vs. normalmente fechada) corresponde entre o módulo original e o de substituição, se o tipo de módulo suportar lógica de entrada selecionável.

Q4: A alimentação de 24V para o A20B-1007-0881 flutua intermitentemente entre 20V e 26V devido a um problema na fonte de alimentação upstream. Que risco de dano isso cria para o módulo?

Excursões de tensão acima de 26V podem exceder a tensão nominal dos circuitos de proteção de entrada e saída, potencialmente causando danos permanentes aos isoladores ópticos e drivers de saída do módulo.

Excursões abaixo de 20V podem fazer com que os sinais de entrada sejam lidos incorretamente (as entradas podem não ligar de forma confiável com baixa tensão de alimentação) e as saídas não consigam acionar sua corrente de carga.

Corrija o problema da tensão de alimentação antes de continuar a operação — operar com uma fonte de 24V instável encurtará significativamente a vida útil do módulo.

Q5: A documentação do construtor da máquina para este módulo de E/S não está disponível. Como o número de pontos de E/S e o endereçamento do A20B-1007-0881 podem ser determinados?

O número de pontos de E/S e o endereçamento I/O Link podem ser lidos na tela de configuração de E/S do CNC. A maioria dos controladores FANUC das séries i e 0i exibe o mapa do módulo de E/S mostrando o endereço I/O Link de cada módulo e o número de pontos DI e DO que ele fornece.

A tabela de alocação de endereços de E/S do PMC do CNC mostra quais endereços PMC correspondem aos pontos de cada módulo.

Para o mapeamento físico pino a pino, a etiqueta do módulo ou a documentação de fiação original do construtor da máquina são as referências corretas.
