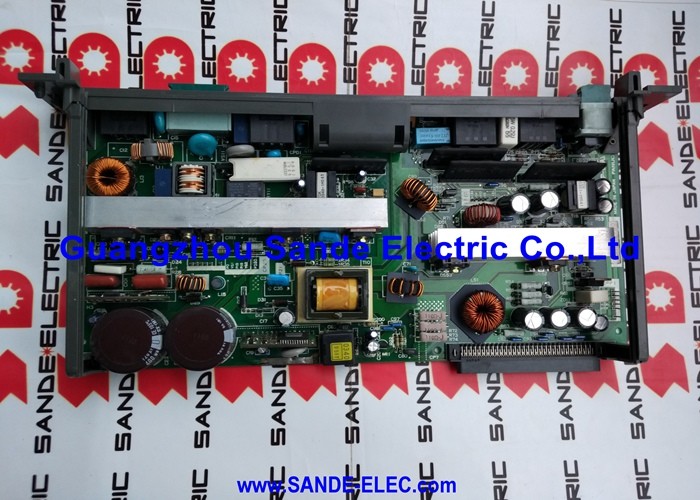

Fanuc A20B-1008-0290 Placa de circuito A20B10080290 A2OB-1OO8-O29O

FANUC A20B-1008-0290 | Placa de Circuito Impresso de Interface e Segurança — Série A20B-1008, CNC e Robô FANUC, Origem Japão

Número da Peça: A20B-1008-0290

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de Interface / Segurança

Série da Placa: A20B-1008

Aplicação: Circuitos de interface e segurança de controladores CNC e robôs FANUC

Visão Geral

A A20B-1008-0290 é uma placa de circuito impresso da série A20B-1008 da FANUC — uma família de placas usada em controladores CNC e robôs FANUC para funções de circuito de interface e segurança.

A série A20B-1008 abrange várias variantes de placas que cobrem placas de circuito impresso de unidade de parada de emergência (E-Stop), módulos de entrada EMG (emergência), placas de interface de relé de segurança e placas de circuito de entrada de controlador relacionadas que gerenciam a interface elétrica entre o hardware de segurança da máquina e a lógica interna do controlador CNC ou robô.

As placas de circuito de segurança na arquitetura da FANUC ocupam uma posição específica e crítica.

O hardware de segurança físico do sistema de máquina-ferramenta ou robô — botões de parada de emergência, chaves de intertravamento de portão de segurança, circuitos de habilitação externos — gera sinais elétricos que devem chegar à lógica de segurança do controlador de forma confiável e sem distorção.

As placas da série A20B-1008 servem como a interface elétrica condicionada para esses sinais: recebendo-os da fiação de campo, filtrando-os e eliminando o ruído, fornecendo o isolamento que mantém o ruído do lado de campo afastado da lógica do controlador e apresentando estados digitais limpos aos circuitos de monitoramento de segurança do PMC ou do controlador do robô.

A A20B-1008-0290 representa uma variante específica dentro desta família de placas de segurança e interface.

Sua função exata dentro da série A20B-1008 é definida por sua posição na fiação do controlador da máquina.

A placa é fabricada no Japão e construída de acordo com os padrões de produção da FANUC para uso em ambientes industriais onde máquinas-ferramentas CNC e robôs operam continuamente.

Especificações Principais

Processamento de Entrada de Segurança em Sistemas FANUC

O circuito de segurança de 24V CC é o padrão para entradas de segurança de máquinas-ferramentas e robôs. Botões de parada de emergência, chaves de portão de segurança, tapetes de segurança, contatos de saída de cortina de luz e chaves de habilitação de pendant de robô produzem estados de sinal de 24V CC.

Um sinal de 24V indica um contato fechado — o dispositivo de segurança está em seu estado normal, não ativado. Um sinal de 0V, ou um circuito aberto, indica que o dispositivo foi ativado — um botão pressionado, um portão aberto, um tapete contatado.

A função da placa de entrada de segurança é ler esses estados de forma confiável. A fiação de campo para circuitos de segurança passa por gabinetes de máquinas ao lado de cabos de alimentação de motor, cabos de feedback de servo e outros condutores que geram interferência eletromagnética.

Sem o condicionamento de entrada adequado, essa interferência pode aparecer como transições de entrada falsas — o controlador vê uma parada de emergência que não aconteceu, ou (muito mais perigosamente) não vê uma que aconteceu.

As placas da série A20B-1008 abordam isso através de seu projeto de circuito de entrada.

O isolamento óptico separa os circuitos do lado de campo da lógica do controlador. O LED do optoacoplador é acionado pelo sinal de campo de 24V; o fototransistor do lado da lógica é completamente isolado eletricamente da fiação de campo.

O ruído do lado de campo não pode ser acoplado diretamente ao lado da lógica do controlador através desta barreira.

Circuitos de debounce de entrada eliminam transições falsas de salto de contato. Quando um botão de parada de emergência é pressionado, seus contatos não transitam de forma limpa de fechado para aberto — eles saltam, alternando entre estados de contato dezenas de vezes nos primeiros milissegundos.

Sem debounce, isso produz uma série rápida de transições de sinal que a lógica do controlador pode interpretar como mudanças de entrada repetidas.

O circuito de debounce absorve essas transições e apresenta uma transição única e limpa para a lógica.

A Série A20B-1008 — Identificando o Papel da Placa

A série A20B-1008 contém várias variantes, cada uma servindo a uma função específica na fiação do controlador:

Placas de circuito impresso de unidade E-Stop recebem os sinais da cadeia de parada de emergência da máquina e os retransmitem para a lógica de segurança do controlador com a saída de contato apropriada para desabilitar o sistema de acionamento servo.

Placas de entrada EMG recebem sinais de emergência externos de dispositivos periféricos — robôs, trocadores automáticos de paletes, equipamentos de segurança externos — e os apresentam ao controlador em uma forma que ele possa processar. Placas de interface de relé de segurança condicionam os contatos de saída de relés de segurança para monitoramento do controlador.

A variante -0290 é uma placa específica nesta família.

Sua função exata é definida pela documentação de fiação da máquina. Quando esta placa falha, o padrão de falha reflete o caminho específico do sinal de segurança ou de interface que ela manipula: um alarme de segurança permanente para um sinal que a placa não consegue mais ler, ou incapacidade de detectar um evento de segurança genuíno porque o circuito de entrada da placa falhou em circuito aberto.

Considerações sobre Fiação de Campo e Substituição

As placas de entrada de segurança se conectam à fiação de segurança externa da máquina. Esta fiação não é apenas fiação de sinal — ela carrega a cadeia de segurança funcional da máquina. Fiação incorreta após a substituição da placa pode criar uma máquina onde um dispositivo de segurança parece funcional da perspectiva do controlador, mas está na verdade desconectado ou mal roteado.

Antes de remover a placa, fotografe o arranjo do conector e a fiação de vários ângulos.

Documente a posição de cada conector e o roteamento do cabo para ele.

Após instalar o substituto, reconecte cada conector à sua posição documentada e verifique com teste de continuidade onde for prático.

Após a substituição, a função do circuito de segurança deve ser testada completamente.

Cada botão de parada de emergência deve ser testado individualmente. Cada chave de portão de segurança deve ser testada individualmente.

Cada teste deve confirmar que pressionar/abrir o dispositivo produz uma parada de emergência e que liberar/fechar o dispositivo permite que o estado de segurança seja redefinido normalmente.

Não retorne a máquina à produção até que todos os testes do circuito de segurança sejam concluídos e documentados.

FAQ

Q1: O controlador exibe um alarme de parada de emergência permanente, mesmo que todos os botões de E-stop estejam liberados e todos os portões de segurança estejam confirmados como fechados. A continuidade da fiação está correta. Poderia ser a A20B-1008-0290?

Sim, isso corresponde a uma falha típica da placa de entrada de segurança. O circuito de entrada da placa não consegue ler o estado da cadeia de segurança corretamente — ou o optoacoplador falhou ou o circuito de condicionamento de entrada está defeituoso.

O controlador não recebe um estado "seguro" válido da placa, portanto, mantém o alarme de parada de emergência.

Verifique se a alimentação de 24V para o lado de entrada da placa está correta antes de concluir que a placa falhou.

Q2: O alarme de parada de emergência aparece aleatoriamente durante a operação da máquina. Pressionar o botão E-stop o reseta a cada vez. Nenhum dispositivo de segurança físico foi ativado. O que deve ser investigado?

Alarmes de E-stop aleatórios sem ativação física, que podem ser resetados pelo botão E-stop, apontam para uma falha intermitente no caminho de entrada de segurança. Causas comuns incluem um conector solto na placa que produz perda intermitente do sinal da cadeia, um optoacoplador degradado produzindo transições falsas ou contato de alta resistência na fiação da cadeia de segurança.

Verifique primeiro o conector da A20B-1008-0290 — uma conexão que funciona intermitentemente é a causa mais comum desse padrão.

Q3: Após um evento de surto, uma estação de E-stop não para mais a máquina. Os outros botões de E-stop funcionam normalmente. O contato do botão é confirmado como funcional. É a placa?

Um evento de surto pode danificar o circuito de entrada de um canal específico, enquanto deixa outros intactos. O optoacoplador para o canal afetado pode ter sido danificado pela energia transitória de tensão que chegou através da fiação externa.

Se o contato do botão for confirmado como funcional e toda a fiação para a placa estiver correta, o circuito de entrada da placa para esse canal provavelmente foi danificado.

Substitua a placa e verifique todas as funções de E-stop após a instalação.

Q4: A máquina é um sistema robótico, não uma máquina-ferramenta CNC. A A20B-1008-0290 é compatível com aplicações de controlador de robô?

A série A20B-1008 atende tanto a aplicações de máquinas-ferramentas CNC quanto a controladores de robôs FANUC. As funções da placa de entrada de segurança — processamento de entrada de parada de emergência, interface de portão de segurança, monitoramento de dispositivo de habilitação — são comuns a ambos os tipos de aplicação.

O modelo específico do controlador do robô e a documentação de fiação devem ser consultados para confirmar que a variante -0290 é a placa correta para a instalação específica do robô.

Q5: O circuito de entrada de segurança na A20B-1008-0290 pode ser testado sem um teste completo do circuito de segurança da máquina?

Um teste básico de continuidade e nível de sinal pode confirmar que os circuitos de entrada da placa estão recebendo os sinais de entrada corretos de 24V CC e que o lado do controlador está vendo os estados digitais corretos. Isso pode ser realizado com um multímetro e a máquina em um estado conhecido.

No entanto, um teste de segurança funcional completo — realmente pressionando cada botão de E-stop e verificando se a máquina para e se o alarme aparece corretamente — não pode ser substituído por medições em bancada.

Sempre realize o teste de segurança funcional completo após qualquer substituição de placa de circuito de segurança antes de retornar a máquina à produção.
