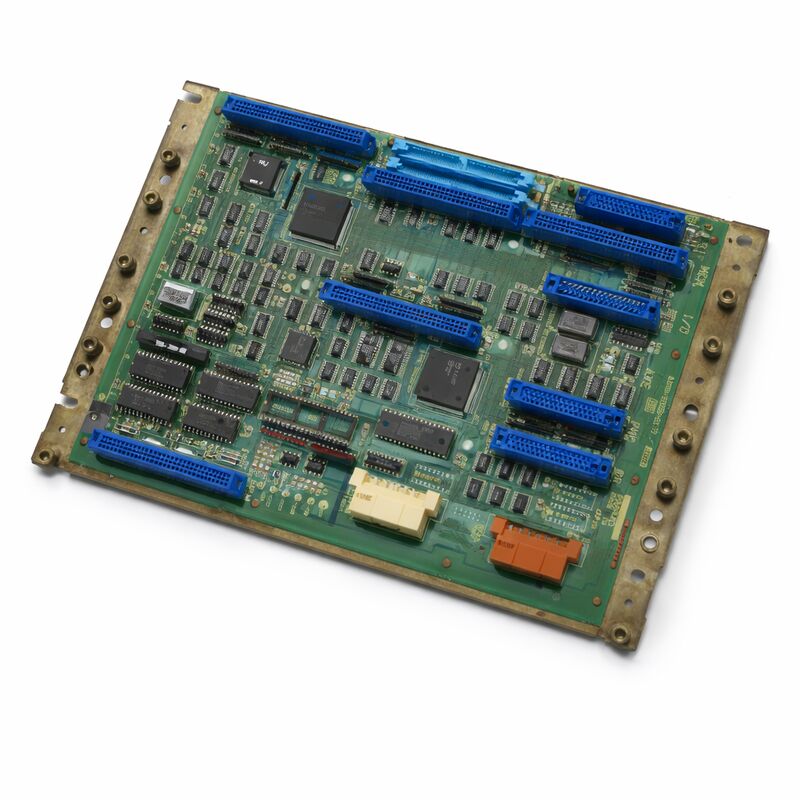

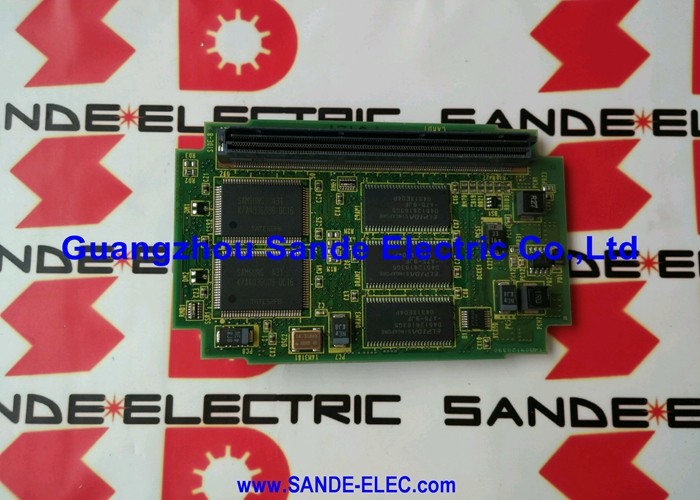

FANUC A20B-2000-0170 | Placa Principal de Controle Zero-C — 32 bits, Séries 0MC / 0TC / 0MD / 0TD, Descontinuado

Número da Peça: A20B-2000-0170

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa Principal de Controle (Placa Mãe)

Arquitetura: 32 bits, arquitetura dividida

Sistemas Compatíveis: FANUC Series 0MC, 0TC, 0MD, 0TD (Zero-C)

Configurações Suportadas: 0-T, 0-M, 0-W, 0-P, 0-G

Status de Produção: Descontinuado; sucessor A20B-2000-0175

Peso: 5,36 lbs (aprox. 2,43 kg)

Visão Geral

O A20B-2000-0170 é a placa principal de controle — a placa mãe — para o controlador CNC FANUC Series Zero-C. É a placa central em torno da qual todo o controlador Zero-C é construído. Na terminologia da própria FANUC, esta é a placa principal de 32 bits que define a geração e a capacidade da plataforma Zero-C.

O Zero-C foi uma das gerações de controladores CNC mais bem-sucedidas e amplamente implantadas da FANUC.

Ele encontrou seu caminho em centros de torneamento (0TC, 0TD), centros de usinagem (0MC, 0MD) e uma variedade de outros tipos de máquinas na indústria global de máquinas-ferramentas durante sua era de produção.

O resultado é uma enorme base instalada de máquinas Zero-C que continuam a operar em instalações de produção em todo o mundo. Quando a placa principal de um desses controladores falha, o A20B-2000-0170 é a substituição que a restaura.

A placa é de tamanho médio — menor que as placas principais da geração 0-B anterior.

Ela atua como um backplane para as placas periféricas plug-in do Zero-C. A configuração mínima requer três placas periféricas: uma placa de memória, uma placa de eixo e uma placa de E/S. Configurações maiores adicionam um processador gráfico, uma placa PMC-M, placas de eixo adicionais para o 5º e 6º eixos e um cassete de PC para comunicação DNC.

Essa extensibilidade — adaptar a mesma placa principal a muitas configurações de máquina diferentes — tornou o Zero-C uma plataforma altamente configurável para fabricantes de máquinas.

Esta placa foi descontinuada pela FANUC. O sucessor é o A20B-2000-0175.

Ao adquirir, confirme a compatibilidade com as placas periféricas instaladas e o software do sistema antes de fazer o pedido.

Especificações Principais

Arquitetura Dividida — Processamento Distribuído

A característica de design definidora do A20B-2000-0170 é sua arquitetura dividida. Ao contrário das placas principais CNC FANUC anteriores que concentravam a maior parte do processamento em uma única placa grande, a placa principal Zero-C distribui o processamento por suas placas periféricas através de um backplane compartilhado.

A placa principal lida com as funções centrais do CNC — o interpretador do programa NC, os cálculos de interpolação e o gerenciamento de coordenadas. A placa de eixo lida com a geração de comandos servo e o processamento de feedback para seus eixos atribuídos.

A placa de memória lida com o armazenamento e recuperação de programas. A placa PMC-M (quando instalada) lida com a lógica de escada da máquina de forma independente.

Essa distribuição de processamento produziu vários benefícios práticos. Cada placa poderia ser otimizada para sua função específica.

Uma placa de eixo defeituosa não desativava a função NC completa. E a arquitetura modular permitia que a mesma placa principal servisse a configurações desde torneamento simples de 2 eixos até usinagem complexa de 5 eixos — apenas mudando a combinação de placas periféricas conectadas ao backplane.

Zero-C — O Canivete Suíço dos Controles FANUC

A configurabilidade do Zero-C era notável para sua época. A mesma placa principal A20B-2000-0170 poderia servir a um torno de ferramenta simples com 2 eixos e um fuso serial, ou a um centro de torneamento-fresamento complexo com 5 eixos, um eixo C, ferramentas vivas e controle de luneta.

A seleção da placa periférica, a configuração dos parâmetros e a versão do software do sistema determinavam a capacidade de qualquer instalação.

Essa configurabilidade significava que o Zero-C aparecia em máquinas de centenas de diferentes fabricantes de máquinas em todas as disciplinas de usinagem.

A configuração 0-T servia tornos. A configuração 0-M servia centros de usinagem.

A configuração 0-W servia máquinas de eletroerosão a fio. A configuração 0-P servia puncionadeiras. A configuração 0-G servia retificadoras.

Todos rodavam a partir da mesma plataforma de placa principal.

A consequência prática para a manutenção é que as placas A20B-2000-0170 de reposição são transferíveis entre máquinas da mesma geração de controle, desde que as placas periféricas e o software do sistema sejam corretamente combinados.

Uma placa de um 0MC desativado pode ser uma substituição válida em um 0TC em funcionamento, se a compatibilidade de hardware e software for confirmada.

Substituindo a Placa Principal — O que Esperar

A placa principal não contém dados específicos da máquina por si só — é uma placa de processador. Dados específicos da máquina (parâmetros, programas, escada PMC, compensações de ferramenta) são armazenados na SRAM e FROM da placa de memória. Quando a substituição do A20B-2000-0170 ocorre, esses dados são preservados na placa de memória, que normalmente permanece instalada.

No entanto, um backup completo dos dados pré-manutenção para um cartão de memória ou dispositivo externo é sempre a prática correta.

Se a bateria da SRAM estiver marginal e descarregar durante a troca da placa, o conteúdo da SRAM pode ser perdido, mesmo que a placa de memória permaneça instalada.

Um backup conhecido e bom torna essa perda um evento recuperável em vez de uma crise.

Após a substituição, o controlador deve completar sua sequência normal de inicialização e carregar os programas e parâmetros previamente armazenados da placa de memória sem problemas — desde que a placa de substituição seja compatível com as placas periféricas instaladas e a versão do software do sistema.

FAQ

Q1: O controlador Zero-C exibe um alarme de paridade de RAM na inicialização. Outras placas parecem normais. A placa principal é a falha?

Alarmes de paridade de RAM no sistema Zero-C indicam uma falha de memória, mas a memória pode estar na placa de memória em vez da placa principal.

Verifique qual endereço de memória o alarme referencia — a saída de diagnóstico do controlador indicará se a falha está na RAM comum, na RAM do NC ou na RAM do PMC.

Se a falha referenciar a RAM da placa principal, a placa principal é suspeita.

Se referenciar a RAM da placa de memória, a placa de memória deve ser investigada primeiro.

Q2: A máquina tem uma configuração 0TC. O A20B-2000-0170 de uma máquina 0MC pode substituí-lo?

Sim, o hardware da placa principal é comum às configurações 0TC e 0MC.

As diferenças entre as configurações de torneamento e centro de usinagem são determinadas pela placa de eixo, pelo software do sistema e pelos parâmetros — não pela placa principal em si.

Uma placa principal de um 0MC pode servir a uma instalação 0TC, desde que as placas periféricas sejam confirmadas como compatíveis e o software do sistema seja carregado corretamente.

Sempre faça backup do sistema instalado antes de tentar a troca.

Q3: O A20B-2000-0170 está ligado, mas a tela exibe uma tela branca sem texto de inicialização do controlador. O que está acontecendo?

Uma tela branca na inicialização geralmente indica que o subsistema gráfico recebeu um sinal, mas o processador NC ainda não iniciou ou parou no início da sequência de boot. Verifique quaisquer padrões de alarme de LED visíveis na placa principal — eles fornecem informações de diagnóstico iniciais.

Causas comuns incluem falha na placa de memória, conteúdo corrompido da FROM ou uma falha nos circuitos do processador da própria placa principal.

Inspecione as conexões da placa periférica e confirme se a placa de memória está corretamente encaixada.

Q4: A placa sucessora A20B-2000-0175 pode substituir diretamente o A20B-2000-0170?

O -0175 é o sucessor designado para o -0170, mas a intercambialidade direta deve ser confirmada para a instalação específica.

Placas sucessoras na série Zero-C da FANUC geralmente abordam revisões de hardware, mantendo a compatibilidade funcional, mas a versão do software do sistema e a configuração da placa periférica devem ser verificadas em relação à faixa de compatibilidade do -0175 antes da instalação.

Entre em contato com o fabricante da máquina-ferramenta ou com uma organização de serviço FANUC qualificada para confirmação específica para sua configuração.

Q5: A máquina Zero-C está exibindo um alarme servo após a substituição da placa principal por uma peça de reposição testada. As placas de eixo não foram alteradas. O que pode causar isso?

Um alarme servo que aparece apenas após a substituição da placa principal aponta para um problema de comunicação entre a nova placa principal e as placas de eixo existentes.

Verifique se a placa principal está totalmente encaixada no backplane e se todos os conectores interplacas estão engatados.

Verifique também se os parâmetros do sistema — especificamente os parâmetros da interface servo — estão intactos na placa de memória.

Se os parâmetros foram perdidos durante a troca, restaurar a partir do backup e reintroduzir os parâmetros servo deve resolver o alarme.
