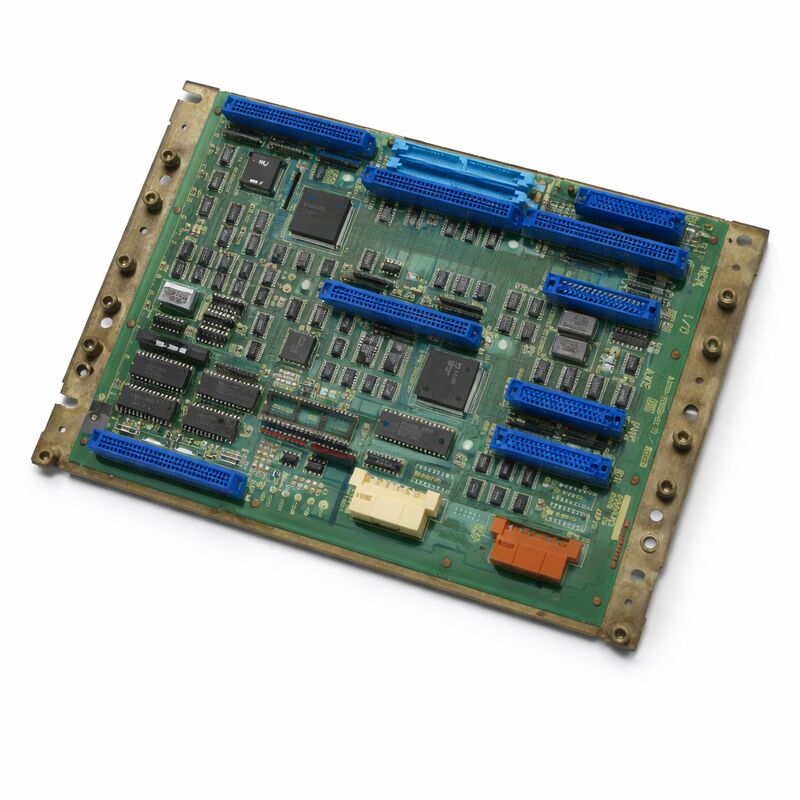

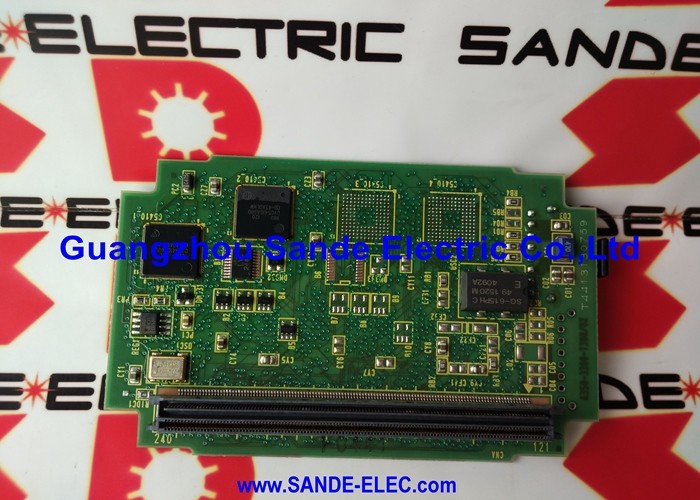

FANUC A20B-2000-0175 | Placa Principal de Controle Zero-C — 32 bits 486, Série 0MC / 0TC / 0MD / 0TD

Número da Peça: A20B-2000-0175

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa Principal de Controle (Placa Mãe)

Processador: Intel 486 de 32 bits

Arquitetura: Arquitetura dividida (distribuída)

Sistemas Compatíveis: FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)

Configurações Suportadas: 0-T, 0-M, 0-W, 0-P, 0-G

Predecessora: A20B-2000-0170

Visão Geral

A A20B-2000-0175 é a placa principal de controle de 32 bits para os sistemas CNC Série Zero-C e Zero-D da FANUC. É a sucessora da A20B-2000-0170, compartilhando a mesma arquitetura fundamental, mas incorporando um processador Intel 486 mais rápido em vez do processador da placa anterior.

O aumento na velocidade de processamento melhorou o desempenho do tempo de ciclo e a capacidade de resposta do CNC sem exigir alterações na configuração da placa periférica do controlador.

Assim como sua predecessora, a A20B-2000-0175 é uma placa de tamanho meio que atua como backplane e processador central para todo o controlador Zero-C.

Todas as placas periféricas — a placa de memória, a placa de controle de eixo, a placa de E/S e, opcionalmente, o processador gráfico e a placa PMC-M — conectam-se a esta placa principal ou através dela. A placa principal coordena todas essas, gerenciando a interpolação do CNC, a execução do programa e a comunicação entre cada subsistema.

A plataforma Zero-C, construída em torno desta placa, foi uma das gerações de controladores mais amplamente implantadas pela FANUC.

Sua extraordinária configurabilidade — cobrindo tornearia, fresamento, eletroerosão, retificação, puncionadeira e outros tipos de máquinas a partir da mesma plataforma de hardware — a tornou a escolha para uma vasta gama de fabricantes de máquinas-ferramenta.

Máquinas executando este controlador permanecem em produção globalmente. A A20B-2000-0175 é a peça que as mantém funcionando quando a placa principal falha.

Especificações Principais

A Atualização do Processador 486 — O Que Mudou

A principal diferença de hardware entre a A20B-2000-0175 e sua predecessora é o processador. A -0175 usa um processador Intel 486, que proporcionou uma melhoria mensurável na taxa de processamento em comparação com a CPU da placa anterior.

Em termos de CNC, essa melhoria de processamento se manifestou como interpolação mais rápida — tempos de ciclo mais curtos para os mesmos programas de movimento.

Em máquinas executando programas complexos de contorno com muitos movimentos de segmentos curtos, a capacidade de processamento adicional permitiu que o controlador olhasse mais adiante e interpolasse de forma mais suave.

O 486 também lidou com a comunicação com as placas periféricas mais rapidamente, reduzindo a latência no loop de controle geral.

Essa melhoria foi significativa sem ser disruptiva. O ecossistema de placas periféricas — placas de memória, placas de eixo, placas de E/S — permaneceu compatível.

Um controlador executando a -0170 poderia ser atualizado para a -0175 trocando a placa principal e transferindo os módulos SMD, desde que as placas periféricas fossem compatíveis com o timing do processador mais rápido.

Arquitetura Dividida — A Filosofia de Design do Zero-C

A placa principal Zero-C é o centro de uma arquitetura de processamento dividida. A própria placa principal lida com o kernel NC — cálculos de interpolação, análise de programas, gerenciamento de coordenadas. A placa de eixo instalada na placa principal executa a interface digital do servo, convertendo as posições calculadas pelo NC nos comandos de largura de pulso que acionam os amplificadores de servo.

A placa de memória armazena os programas do sistema, parâmetros e programas NC.

A placa de E/S conecta a fiação de campo da máquina — sensores, solenoides, interruptores.

Essa separação de funções foi deliberada. Cada placa lidava com sua tarefa específica sem competir com outras por tempo de processamento.

O sistema também era de fácil manutenção: uma placa de eixo com defeito não desativava o NC, e uma placa de memória com defeito poderia ser substituída sem perturbar a placa principal.

A configuração mínima para um sistema Zero-C funcional é de três placas: placa principal, placa de memória, placa de eixo e uma placa de E/S — tipicamente a máquina também inclui um cassete de PC para comunicação DNC.

Configurações maiores adicionam um subsistema de processador gráfico para exibição aprimorada, uma placa PMC-M para programas de ladder mais complexos e placas de eixo adicionais para 5º ou 6º eixos.

Compatibilidade Retroativa com a -0170

A A20B-2000-0175 é a substituta designada para a A20B-2000-0170. Na maioria das configurações, a -0175 aceita as mesmas placas periféricas e os mesmos módulos SMD (se houver) que a -0170. Ao substituir uma -0170 por uma -0175, as placas periféricas permanecem no lugar e os módulos SMD são transferidos, se aplicável.

O principal requisito de compatibilidade a ser verificado antes da substituição é a versão do software do sistema.

A -0175 usa uma revisão de hardware posterior. O software do sistema na placa de memória deve ser compatível com a revisão da placa -0175.

Na maioria dos casos, isso não é um problema, mas controladores executando versões de software de sistema Zero-C muito antigas podem exigir uma atualização de software do sistema ao migrar para a -0175.

FAQ

Q1: A máquina Zero-C inicializa, mas o tempo de ciclo parece mais lento do que o esperado. A placa principal pode estar operando abaixo de seu desempenho pretendido?

Tempo de ciclo lento em um sistema Zero-C pode vir de parâmetros incorretos de look-ahead, um circuito de clock degradado na placa principal ou uma carga de interrupção excessiva de uma placa periférica. Verifique as telas de diagnóstico do controlador em busca de indicadores de ocupado do processador.

Se o oscilador de clock da placa estiver degradado, ele pode operar abaixo de sua frequência nominal — isso produz uma lentidão consistente e reproduzível em vez de falhas intermitentes.

Uma substituição da placa é o único remédio confiável para um circuito de clock com defeito.

Q2: Após substituir a -0170 pela -0175, a máquina inicia, mas a placa de eixo não é reconhecida. O que pode causar isso?

Falha no reconhecimento da placa de eixo após uma troca de placa principal geralmente indica uma incompatibilidade de timing ou revisão de hardware entre a -0175 e a placa de eixo. Confirme se a revisão da placa de eixo está dentro da faixa de compatibilidade para a -0175.

Verifique as conexões do backplane entre a placa principal e a placa de eixo. Verifique também se quaisquer chaves de configuração na placa de eixo estão definidas corretamente para a contagem de eixos do sistema.

Q3: A máquina Zero-C liga, mas a tela permanece em branco após o flash inicial de inicialização. Outras placas parecem normais. A placa principal está com defeito?

Uma tela em branco após a inicialização inicial geralmente significa que o processador NC não completou sua sequência de inicialização.

Isso pode ser a própria placa principal, ou a placa de memória da qual a placa principal está tentando carregar o software.

Observe os LEDs de diagnóstico na placa principal para o status da sequência de inicialização. Uma placa que para no meio com um padrão de LED específico aponta para um local de falha definido no gráfico de diagnóstico da FANUC.

Uma placa que não apresenta nenhuma atividade de LED sugere uma falha de processador ou de energia na placa principal.

Q4: A A20B-2000-0175 é intercambiável entre uma máquina 0MC e uma 0TD?

O hardware da placa principal é o mesmo para todas as variantes Zero-C. O que difere entre os tipos de máquina é o software do sistema, a placa de eixo e os parâmetros — não a placa principal.

Uma placa de um 0MC pode servir a um 0TD e vice-versa, desde que as placas periféricas, o software do sistema e os parâmetros sejam apropriados para a máquina de destino.

Sempre restaure o backup de dados da máquina de destino após qualquer substituição de placa principal.

Q5: A placa -0175 foi comprada como uma peça de reposição testada. Como ela deve ser armazenada para manter sua condição?

Armazene na embalagem antiestática original ou substituta em temperatura ambiente estável. Mantenha longe de umidade, luz solar direta e extremos de temperatura.

Rotule o saco com o número da peça e a data do teste. A cada poucos anos, inspecione os contatos da placa em busca de qualquer oxidação.

Se a placa possuir uma bateria de backup SRAM, verifique e substitua a bateria antes que a placa seja necessária em serviço — uma falha da bateria durante o armazenamento não afeta a placa em si, mas significa que os dados SRAM não sobreviverão se a placa for energizada com dados na SRAM.
