FANUC A20B-2001-0120 | Placa Principal de Tamanho Reduzido da Série 0-D e Controle CNC 0-MD / 0-TD, Origem Japão

Número da Peça: A20B-2001-0120

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa Principal (Placa Mãe / Backplane)

Série da Placa: A20B-2001

Geração: Série 0 Modelo D (meia geração, tamanho reduzido)

Sistemas Compatíveis: Controladores CNC Série 0-D — 0-MD, 0-TD

Arquitetura: Distribuída — placas periféricas conectam-se à placa principal

Placas Periféricas: Memória, Eixo, E/S, PMC (cartucho ou placa)

Visão Geral

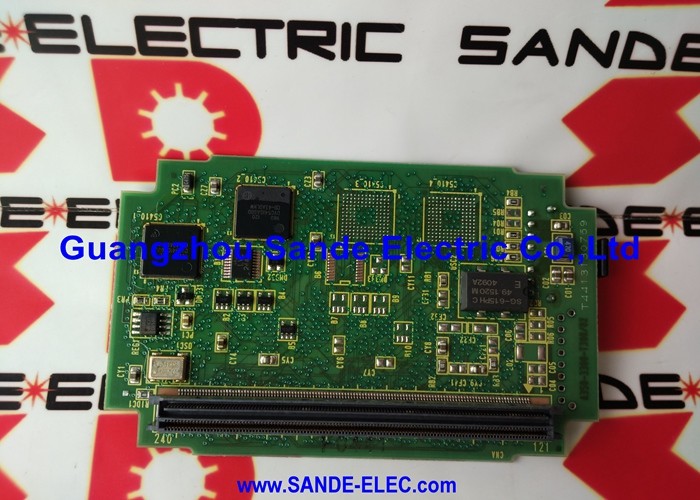

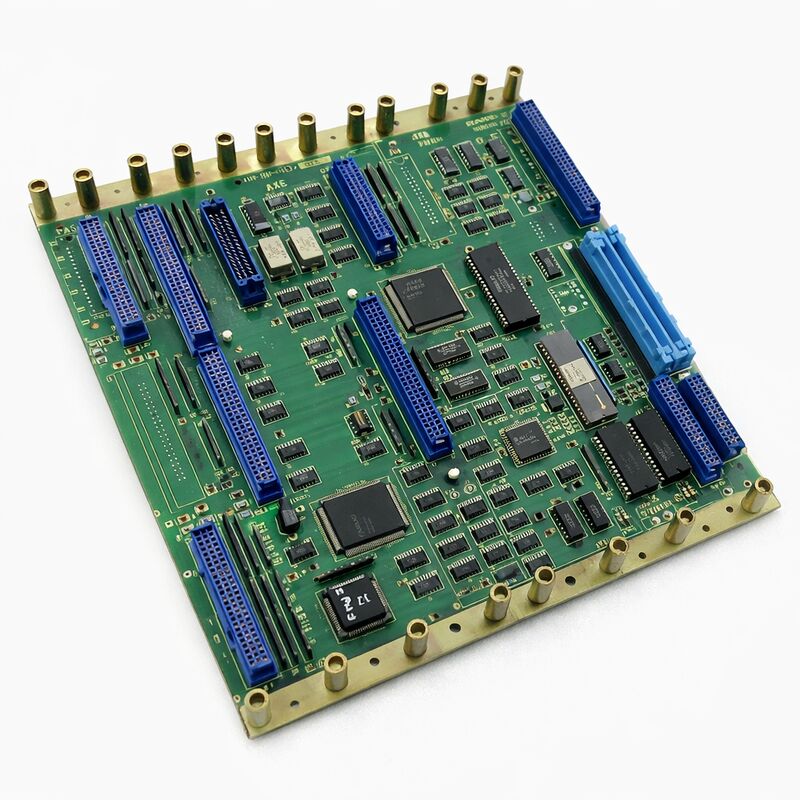

A A20B-2001-0120 é a placa principal para os controladores CNC FANUC Série 0 Modelo D — a placa mãe de formato reduzido que fica no centro da arquitetura do controlador 0-D. Ela ocupa uma posição específica na cronologia da série 0 da FANUC: uma placa de meia geração que se situa entre as variantes anteriores de tamanho completo 0-C e os designs posteriores revisados de tamanho reduzido que a seguiram.

A geração 0-D refinou a arquitetura 0-C com atualizações na velocidade de processamento, suporte à interface de drive serial e capacidade do sistema, mantendo a mesma arquitetura fundamental de placas distribuídas que tornou a série 0 tão adaptável.

O papel da placa principal é arquitetônico, não apenas computacional. Ela é o backplane físico e elétrico onde todas as outras placas do controlador se conectam. Placas de memória, placas de controle de eixo, placas de E/S e placas PMC se conectam à A20B-2001-0120 e se comunicam através dela.

A placa principal coordena o barramento que essas placas periféricas compartilham. Ela também carrega o processador principal que executa o software operacional do CNC e interpreta os programas G-code e M-code que controlam a máquina.

O 0-D da FANUC foi incorporado a um número enorme de máquinas-ferramenta — centros de torneamento na configuração 0-TD, centros de usinagem na configuração 0-MD e várias variantes 0-WD, 0-PD para aplicações de eletroerosão a fio e puncionadeiras. Muitas dessas máquinas permanecem em uso produtivo hoje.

A A20B-2001-0120 é o componente que as mantém funcionando.

Especificações Principais

Arquitetura Distribuída — Como Funciona o Controlador 0-D

Entender a A20B-2001-0120 significa entender a arquitetura distribuída da série 0.

A placa principal não é autossuficiente. Ela não contém os circuitos de controle de eixo, a interface de E/S ou a memória por si só.

Essas funções são tratadas por placas periféricas dedicadas que se conectam aos conectores da placa principal.

A placa principal roteia os sinais do barramento entre elas e fornece os recursos de processador e clock compartilhados de que elas precisam.

Na configuração 0-D mais simples, três placas periféricas acompanham a principal: uma placa de memória que armazena parâmetros do sistema e programas; uma placa de eixo que controla os drives servo; e uma placa de E/S que interage com a fiação de campo da máquina.

O programa ladder PMC — a lógica de automação da máquina — é executado a partir de um cartucho PMC ou de uma placa PMC dedicada. Configurações mais complexas adicionam um processador gráfico para funções de exibição aprimoradas, placas de eixo adicionais para controle de 5º e 6º eixo e placas de sub-CPU para controle sincronizado ou multipath.

Essa configurabilidade foi a característica definidora da série 0.

A mesma placa principal poderia servir um torno simples de 2 eixos ou um centro de usinagem complexo de 6 eixos simplesmente trocando as placas periféricas instaladas. Fabricantes de máquinas e usuários finais poderiam expandir a capacidade à medida que os requisitos cresciam.

Formato de Tamanho Reduzido

A designação "tamanho reduzido" descreve as dimensões físicas da A20B-2001-0120 em relação às placas principais anteriores da série 0. Placas principais de tamanho completo anteriores ocupavam uma área maior no chassi do controlador.

O design de tamanho reduzido reduziu a área da placa, mantendo a capacidade funcional completa — uma evolução de engenharia que permitiu gabinetes de controlador menores sem sacrificar nenhuma das opções de configuração do sistema.

O formato de tamanho reduzido também reduziu o número de slots de conectores na placa principal, o que, por sua vez, define o número máximo de placas periféricas que podem ser conectadas diretamente.

Para configurações que exigem mais placas do que a capacidade direta da placa principal, sub-placas ou backplanes de expansão estendem o sistema.

A documentação da FANUC para a configuração específica da máquina identifica exatamente quais placas são necessárias e como elas são organizadas.

Manutenção da Placa Principal 0-D

A falha da A20B-2001-0120 geralmente se manifesta como uma falha completa do controlador — o sistema não inicia ou para no início de sua sequência de inicialização com um alarme de sistema. Antes de concluir que a placa principal falhou, as placas periféricas devem ser removidas e recolocadas, os contatos dos conectores inspecionados e as tensões da fonte de alimentação verificadas. Várias falhas aparentes da placa principal acabam sendo falhas no nível do conector ou problemas na fonte de alimentação.

Quando a placa principal é confirmada como a fonte da falha, o status do backup de parâmetros torna-se crítico.

A SRAM do controlador 0-D — que armazena parâmetros do CNC, parâmetros do PMC e programas de peça armazenados — é tipicamente alimentada por bateria e localizada na placa de memória, não na placa principal em si. Na maioria das configurações 0-D, os dados da placa de memória sobrevivem a uma substituição da placa principal sem perda, desde que a placa de memória seja manuseada corretamente durante a troca.

O procedimento específico de backup e restauração depende da configuração da máquina.

FAQ

P1: O controlador Série 0-D exibe todos os LEDs acesos ao ligar, mas nada aparece no CRT/display. O próprio CRT foi confirmado como funcional. A A20B-2001-0120 é a falha provável?

Todos os LEDs acesos ao ligar sem inicialização do display é consistente com a placa principal falhando em completar sua sequência de inicialização.

No entanto, este sintoma também pode resultar de uma falha na placa de memória — se a placa principal não conseguir ler o software do sistema da placa de memória, ela para nesta fase.

Verifique primeiro o conector e a fixação da placa de memória. Se a placa de memória estiver corretamente fixada e o sintoma persistir, a placa principal é a principal suspeita.

P2: Foi obtida uma substituição da A20B-2001-0120. Existem configurações na própria placa principal que precisam ser transferidas da original?

A A20B-2001-0120 pode ter chaves DIP ou configurações de jumper que configuram as opções de hardware do controlador — contagem de eixos, tipo de interface e configurações semelhantes em nível de sistema. Antes de remover a placa original, documente ou fotografe todas as posições de chaves e jumpers nela.

A placa de substituição deve ser configurada de forma idêntica. Configurações incorretas podem causar alarmes ou comportamento incorreto do eixo, mesmo com uma placa funcionalmente boa.

P3: A máquina ficou armazenada por dois anos. Ao ligar, todos os parâmetros são perdidos e o controlador mostra um erro de memória. A A20B-2001-0120 está com defeito?

A perda de parâmetros após armazenamento prolongado quase sempre indica uma bateria de backup da SRAM esgotada — não uma falha da placa principal.

Na arquitetura 0-D, a bateria está tipicamente localizada na placa de memória. Verifique e substitua a bateria na placa de memória.

Restaure os parâmetros a partir do backup. Somente se o problema persistir após a substituição da bateria, a placa principal deve ser investigada.

P4: A A20B-2001-0120 é compatível com os controladores das séries 0-C ou 0-F?

A série 0 usou conceitos arquitetônicos semelhantes nas gerações C, D e F, mas as placas principais não são intercambiáveis entre as gerações.

Arranjos de conectores, temporização do barramento e compatibilidade do processador diferem.

A A20B-2001-0120 é projetada especificamente para a geração 0-D. Instalá-la em um chassi 0-C ou 0-F pode resultar em incompatibilidade física de conectores ou incompatibilidade elétrica.

Sempre combine a placa principal com a geração específica do controlador.

P5: A máquina 0-D ainda está em produção, mas a eletrônica de controle está envelhecendo. Em que ponto a placa principal deve ser substituída em vez de recondicionada?

O recondicionamento em nível de placa — substituição de capacitores eletrolíticos, bateria e quaisquer componentes passivos degradados — estende significativamente a vida útil de placas que estão funcionando, mas apresentando sintomas relacionados à idade, como reinícios intermitentes.

A substituição completa da placa principal é apropriada quando a placa tem uma falha de componente confirmada que não é economicamente reparável, ou quando uma peça sobressalente recondicionada testada está disponível e o risco de produção de operar uma placa original envelhecida é inaceitável.

Manter uma A20B-2001-0120 sobressalente testada no local é a mitigação de risco mais prática para uma máquina 0-D crítica para a produção.
