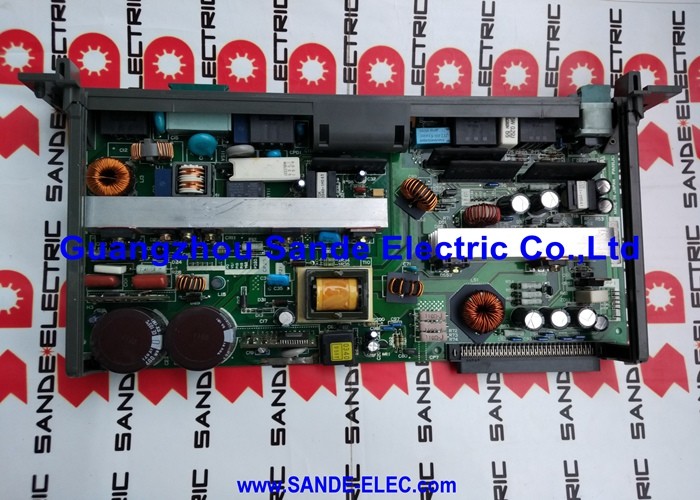

Fanuc A20B-2001-0190 Quadro de base A20B20010190 A2OB-2OO1-O19O

FANUC A20B-2001-0190 | PCB de backplane de 4 slots — Rack de controle CNC F18M/T

A base física do rack de controle CNC

O A20B-2001-0190 é o backplane de 4 slots para o rack de controle CNC F18M/T da FANUC — a PCB que fornece as posições físicas de montagem, o barramento interno do sistema e os trilhos de distribuição de energia para as placas modulares plug-in da unidade de controle. Sem um backplane funcional, as placas funcionais individuais (módulo de CPU, módulos de memória, placas de interface de E/S) não têm localização física nem caminho de sinal entre elas.

Quatro slots significam que até quatro placas de controle plug-in podem ser instaladas horizontalmente no rack deste backplane simultaneamente. Instalações típicas preenchem o rack com uma combinação da placa CPU principal, módulos de memória FROM/SRAM, placas de interface de eixo e placas opcionais ou de E/S — todas se comunicando entre si através do barramento de sistema interno do backplane.

O backplane em si não executa nenhum processamento e não armazena dados. É uma camada de roteamento e distribuição em formato PCB. Quando um backplane falha, os sintomas dependem de quais traços de barramento ou trilhos de alimentação são afetados – desde falha completa do rack até erros de sinal intermitentes, dependendo da localização da falha na placa.

Especificações principais

Diagnóstico de falha do backplane

As falhas do backplane estão entre as falhas do CNC mais difíceis de diagnosticar porque muitos sintomas diferentes podem originar-se da mesma placa. Erros de comunicação intermitentes, placas que não inicializam apesar de boas condições ou alarmes da fonte de alimentação que persistem após a fonte de alimentação ser confirmada como funcional, todos justificam a inspeção do backplane.

Antes de substituir o backplane, verifique se todas as placas plug-in estão totalmente encaixadas em seus slots – uma placa parcialmente encaixada carrega o barramento e produz sintomas idênticos a uma falha no backplane. Verifique os pinos do conector do slot quanto a corrosão ou danos físicos. Inspecione o próprio backplane quanto a danos visíveis nos componentes, vestígios de rachaduras ou sinais de danos por umidade.

A série A20B-2001 contém diversas variantes de backplane para diferentes contagens de slots de rack e gerações de CNC. Confirme A20B-2001-0190 (4 slots, F18M/T) especificamente na etiqueta do backplane instalado.

Perguntas frequentes

Q1: O que o backplane faz em um rack de controle CNC FANUC?

Ele fornece a estrutura de montagem física e o barramento interno para todas as placas plug-in no rack. Cada sinal trocado entre a placa CPU, módulos de memória e placas de E/S viaja através dos traços de barramento do backplane. Também distribui tensões de alimentação para todas as placas instaladas. O backplane é a infraestrutura comum da qual todas as placas dependem.

P2: A substituição do A20B-2001-0190 requer backup de dados?

O backplane não armazena parâmetros CNC – todos os dados residem nos módulos de memória (FROM, SRAM) instalados nele. Se as placas plug-in forem transferidas intactas do backplane com falha para o substituto, os dados que elas contêm serão preservados. Sempre confirme a integridade da placa plug-in antes e depois da transferência e mantenha um backup atualizado antes de iniciar.

Q3: Qualquer backplane A20B-2001 de 4 slots pode substituir o -0190?

Diferentes variantes de sufixo na série A20B-2001 atendem a diferentes gerações de CNC e configurações de placa. Os layouts dos conectores, a arquitetura do barramento e as atribuições dos pinos de alimentação diferem entre as variantes. O -0190 é específico para o rack F18M/T. Confirme o sufixo exato da etiqueta do backplane instalado antes de fazer o pedido.

Q4: O CNC mostra erros intermitentes somente em posições específicas da placa plug-in. Isso poderia ser uma falha no backplane?

Sim. Uma falha localizada no backplane — um conector danificado, rastros rachados perto de pinos de slots específicos ou um componente de proteção com falha afetando um slot — produz erros na placa desse slot, enquanto outros permanecem inalterados. Limpe e recoloque primeiro o conector do slot afetado. Se o erro seguir a posição do slot (e não a placa movida para o slot), o slot do backplane é a fonte da falha.

Q5: Quanto tempo leva o processo de substituição do backplane e o que precisa ser feito após o encaixe?

A substituição física normalmente é uma questão de transferir cada placa plug-in do backplane original para a substituição, uma de cada vez. Após a instalação, restaure a alimentação principal e verifique se cada placa foi inicializada corretamente. Verifique se há algum alarme de comunicação do barramento na inicialização. Se os parâmetros foram armazenados na SRAM e o módulo SRAM foi transferido intacto, não será necessário recarregar os parâmetros.
