FANUC A20B-2001-0600 | Placa de Circuito Impresso (PCB) do Encoder do Motor de Eixo — Feedback de Velocidade e Posição para Sistemas CNC de Eixo FANUC

Dois Sinais, Duas Funções

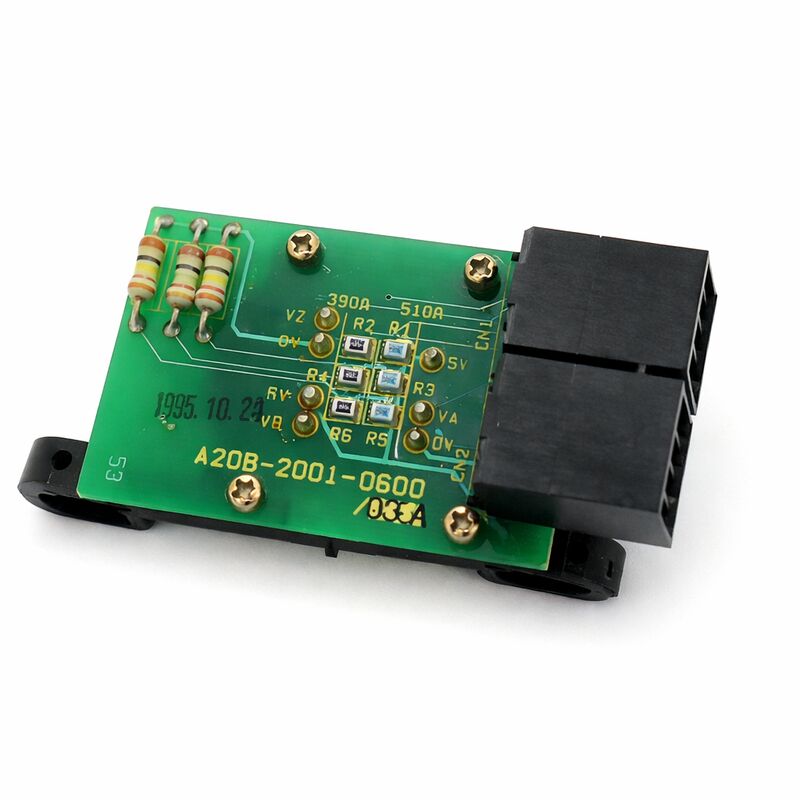

A A20B-2001-0600 é uma PCB de encoder de motor de eixo da série A20B-2001 da FANUC — a placa de detecção que lê a rotação do eixo do motor de eixo e gera os sinais de feedback que o amplificador do eixo necessita para controlar o eixo.

Sinal C (feedback de velocidade): O amplificador do eixo compara a velocidade medida do sinal C com o RPM comandado e aplica corrente corretiva para fechar a lacuna. Um sinal C degradado introduz ruído de medição neste loop — o amplificador não consegue distinguir o erro de velocidade genuíno do ruído do sensor, portanto, ele supercorrige continuamente. O resultado é a caça de velocidade: o eixo oscila em torno do RPM comandado em vez de mantê-lo firmemente, produzindo irregularidades no acabamento superficial na peça usinada.

Sinal Z (referência de orientação): Um pulso por revolução do motor. O CNC usa este pulso como referência angular para a orientação do eixo (M19) — a posição de parada precisa necessária antes que o trocador de ferramentas possa engatar o eixo. Quando o CNC comanda a orientação, ele desacelera o eixo e trava a posição no pulso Z. A ausência de pulso Z significa que o eixo não pode se orientar, o trocador de ferramentas gera alarmes e a produção para.

Os dois sinais falham independentemente. Perda apenas do sinal Z: a velocidade do eixo é normal, a orientação falha. Apenas sinal C degradado: caça de velocidade e RPM instável sob carga de corte, trocas de ferramenta ainda funcionam. Esses padrões de falha distintos são a ferramenta de diagnóstico que isola qual caminho de sinal falhou antes que qualquer hardware seja removido.

Especificações Principais

Série A20B-2001 — Correspondência de Sufixo Necessária

A série A20B-2001 abrange várias variantes de placas de encoder de eixo para diferentes tipos e gerações de motores de eixo FANUC. Variantes adjacentes dentro da família compartilham o conceito de montagem, mas diferem na geometria de detecção, formato do sinal de saída e interface elétrica. A instalação da variante errada — mesmo uma que se monte fisicamente no mesmo motor — produz dados de velocidade incorretos ou alarmes de eixo. Confirme o sufixo -0600 na etiqueta da placa instalada. Se a etiqueta estiver danificada, identifique a variante através da especificação de ordem do motor de eixo.

Entreferro e o Elemento Alvo

A PCB A20B-2001-0600 funciona com um elemento alvo — um disco ou anel magnético acoplado ao eixo do motor — que é um componente separado. Ao substituir a PCB, o alvo geralmente permanece no lugar se não estiver danificado. O entreferro entre os elementos de detecção da PCB e o alvo é crítico: muito grande produz sinais fracos, muito pequeno arrisca contato com o alvo giratório.

Confirme o entreferro correto de acordo com a documentação de manutenção do motor de eixo após a instalação da nova placa. Uma PCB funcionando corretamente instalada com folga incorreta produz os mesmos sintomas de sinal fraco de uma falha.

FAQ

Q1: A velocidade do eixo é normal, mas todas as trocas de ferramenta falham com um alarme de orientação. Isso significa que a A20B-2001-0600 falhou?

Este padrão de sintoma — boa velocidade, orientação falha — confirma que o caminho do sinal Z está comprometido enquanto o caminho do sinal C (velocidade) está intacto. Verifique o sinal Z no conector do encoder com um osciloscópio enquanto gira o eixo: um pulso limpo por revolução confirma um sinal Z funcionando. Ausência ou pulso Z distorcido, com cabo e conector confirmados como bons, confirma que o circuito do sinal Z da placa do encoder falhou.

Q2: A velocidade do eixo oscila sob carga de corte. O estágio de potência parece funcional. Poderia ser o encoder?

Sim. Um sinal C degradado introduz ruído no loop de feedback de velocidade — o amplificador não consegue manter a velocidade firmemente porque não consegue distinguir a variação real de velocidade do ruído de medição. Meça a qualidade do sinal C no conector do encoder sob carga. Um sinal ruidoso ou irregular com um cabo intacto confirma a placa do encoder como a fonte da falha.

Q3: Após uma batida no eixo, a orientação às vezes funciona e às vezes falha. O que está acontecendo?

Uma batida pode deslocar o conjunto do encoder sem desativá-lo completamente, alterando o entreferro entre os elementos de detecção da PCB e o alvo. Um entreferro fora de tolerância produz um sinal Z fraco e intermitente — a orientação funciona quando o sinal é forte o suficiente, falha quando não é. Inspecione o corpo do encoder quanto a deslocamento de sua posição de montagem e verifique o alvo quanto a danos mecânicos antes de substituir a PCB.

Q4: O que deve ser verificado antes de condenar a A20B-2001-0600?

Inspecione o conector do cabo do encoder quanto a corrosão, resíduo de refrigerante e pinos tortos. Verifique a continuidade do cabo, especialmente para aberturas intermitentes perto da extremidade do motor. Uma falha intermitente no cabo produz sintomas idênticos aos de uma PCB defeituosa a uma fração do custo de substituição. Se o cabo e o conector forem confirmados como bons e os alarmes persistirem, então a placa do encoder é a fonte da falha.

Q5: A A20B-2001-0600 pode ser substituída sem remover o motor do eixo?

Em muitas configurações de máquina, o conjunto do encoder é acessível pela parte traseira da cabeça do eixo ou através de um painel de serviço, permitindo a substituição da placa sem a remoção completa do motor. Se a remoção do motor for necessária, documente todas as conexões elétricas e a instalação mecânica antes de começar, e verifique o alinhamento do motor do eixo na reinstalação.
