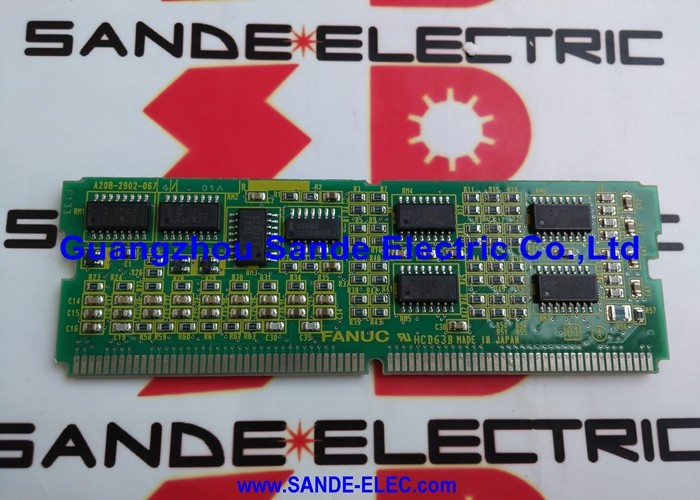

FANUC A20B-2001-0821 | Placa de Controle Servo Série Alpha SVM — CNC e Robô, Origem Japão

Número da peça: A20B-2001-0821

Fabricante: FANUC Corporation (Japão)

Tipo de produto: Placa de Controle do Amplificador Servo (PCB SVM)

Série da placa: A20B-2001

Família de acionamento: Módulo Amplificador Servo FANUC Série Alpha (SVM)

Aplicação: Sistemas de acionamento servo CNC e robô FANUC

Visão geral

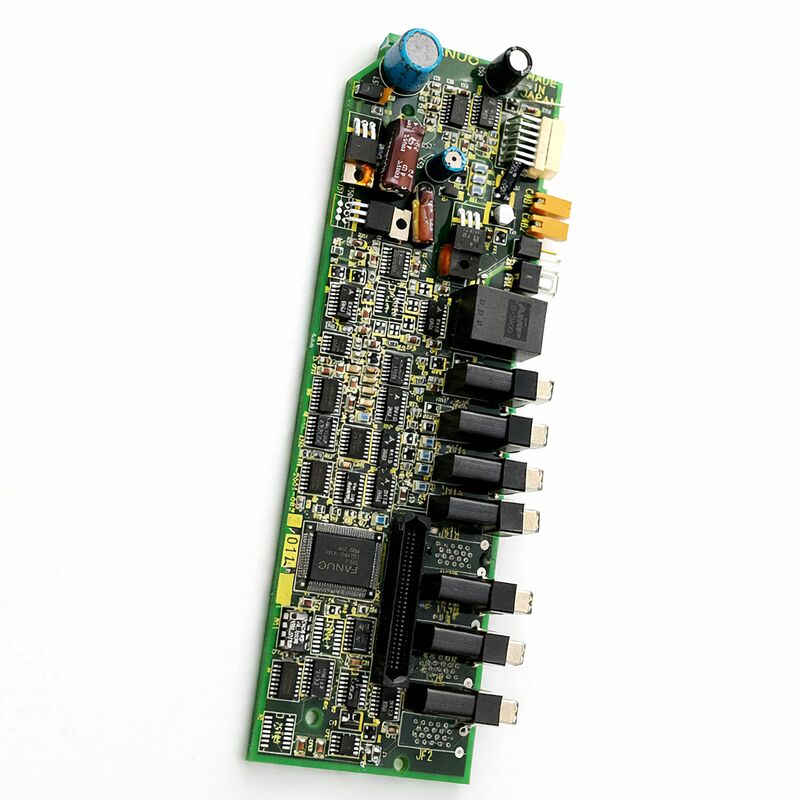

O A20B-2001-0821 é uma placa de controle do amplificador servo para o Módulo Amplificador Servo (SVM) da série Alpha da FANUC.

Na arquitetura de acionamento Alpha modular da FANUC, o SVM é a unidade amplificadora que alimenta diretamente um servomotor — recebendo a tensão do barramento CC fornecida pelo PSM e convertendo-a para a CA trifásica de frequência variável que aciona o motor.

O A20B-2001-0821 é a placa de controle dentro do SVM: a PCB que contém a eletrônica de processamento para o loop de corrente do servo acionamento, o loop de velocidade, a interface do encoder e a comunicação CNC.

Os acionamentos da série Alpha foram implantados em uma ampla gama de máquinas-ferramentas controladas pela FANUC e robôs industriais.

Em um centro de usinagem CNC, cada motor de eixo tem seu próprio SVM. Em um robô industrial de seis eixos, cada motor de junta tem seu próprio SVM ou compartilha uma unidade SVM com um vizinho.

Cada um desses SVMs contém uma placa de controle. Quando uma placa de controle do servo acionamento falha, esse eixo ou junta para — e com a placa de substituição correta, ele reinicia.

A série A20B-2001 abrange placas de controle para várias configurações de SVM Alpha, cobrindo diferentes classificações de corrente de acionamento e tipos de interface.

A variante -0821 atende ao seu modelo SVM específico e revisão de hardware dentro desta família.

A placa é fabricada no Japão e projetada para os requisitos de serviço contínuo de aplicações industriais de servo acionamento.

Especificações principais

A Placa de Controle SVM — Três Loops em Um

A placa de controle do servo acionamento executa todos os três níveis de controle de feedback servo simultaneamente. Entender como esses loops funcionam juntos explica tanto o que faz um servo acionamento bem-sucedido ter um desempenho preciso quanto o que falha quando a placa de controle se degrada.

O loop de corrente é a base.

Ele lê as correntes de fase do motor dos sensores de corrente do SVM, compara-as com os comandos de corrente do controlador de velocidade e ajusta os sinais de porta IGBT para trazer a corrente real ao nível comandado. Este loop opera em taxas de dezenas de kilohertz.

Um circuito de medição de corrente degradado na placa introduz erros neste loop, produzindo distorção de corrente que aparece como ruído, vibração e calor do motor.

O loop de velocidade fica acima do loop de corrente.

Ele lê o feedback do encoder, calcula a velocidade real do motor, compara-a com a velocidade comandada do controlador de posição e gera comandos de corrente.

Este loop é atualizado a cada poucas centenas de microssegundos.

Um circuito de interface do encoder degradado produz ruído no feedback de velocidade, causando instabilidade de velocidade.

O loop de posição fica no topo. Ele recebe alvos de posição do interpolador do CNC e os compara com a posição real do encoder.

O erro de posição aciona o comando de velocidade. O fechamento deste loop ocorre a cada ciclo servo — tipicamente 1 milissegundo.

A precisão do posicionamento do eixo da máquina é determinada, em última análise, pela forma como os três loops são executados juntos nesta placa de controle.

SVM Alpha em Aplicações CNC e Robô

Em uma máquina-ferramenta CNC, os módulos SVM Alpha são montados ao lado do PSM no gabinete do acionamento. Cada SVM aciona um eixo. Em um centro de usinagem de 3 eixos, geralmente há três SVMs — um para X, um para Y, um para Z — mais um módulo amplificador de spindle.

As placas de controle nesses SVMs se comunicam com o CNC através do barramento servo serial da FANUC, recebendo comandos de posição e relatando posições do encoder.

Em um controlador de robô industrial FANUC, a mesma arquitetura SVM aciona os motores das juntas do robô.

A geração de controlador R-J3, por exemplo, usava SVMs Alpha para os seis eixos das juntas do robô.

O controlador do robô se comunica com esses SVMs através da mesma interface serial de um CNC.

A placa de controle A20B-2001-0821 atende a ambos os contextos de aplicação porque a arquitetura de hardware é consistente.

Essa compatibilidade entre aplicações é uma vantagem prática na manutenção.

Uma placa de controle de um robô aposentado pode servir como substituta em uma máquina CNC e vice-versa, se o número completo da peça da placa corresponder exatamente.

Identificando uma Falha na Placa de Controle

Uma falha na placa de controle do servo acionamento produz um padrão específico de sintomas que o distingue de outras falhas do sistema de acionamento.

Erros de posição, instabilidade de velocidade ou ruído incomum do motor que aparece apenas em um eixo específico — enquanto todos os outros eixos operam corretamente — aponta para a placa de controle SVM desse eixo ou seu caminho de feedback do encoder. Problemas na placa de controle tendem a ser específicos do eixo e consistentes.

Um acionamento que se recusa a entrar em seu estado pronto na inicialização, exibindo um alarme VRDY (velocidade pronta) antes que qualquer movimento seja comandado, é um forte indicador de falha na placa de controle.

A placa executa autodiagnósticos na inicialização. Uma falha nesta sequência produz um alarme imediato e persistente.

Erros de posição intermitentes que pioram com a temperatura — o eixo funciona corretamente quando o acionamento está frio e se degrada à medida que aquece — sugerem que um componente termicamente sensível na placa de controle está chegando ao fim de sua vida útil.

FAQ

Q1: Um eixo CNC produz um alarme VRDY persistente na inicialização. A tensão do barramento CC está correta. Outros eixos estão normais. É o A20B-2001-0821?

Um alarme VRDY de eixo único na inicialização, com CC correto e outros eixos normais, é consistente com uma falha na placa de controle.

O autoteste de inicialização da placa falhou. Verifique os indicadores LED do SVM para qualquer código de alarme.

Confirme se o cabo do encoder e o conector de feedback estão bem encaixados — um conector de feedback solto também pode produzir este sintoma.

Se o cabo for confirmado como bom, substitua a placa de controle.

Q2: O eixo funciona corretamente em baixa velocidade, mas mostra erro de posição crescente em taxas de avanço mais altas. O sistema mecânico parece normal. Isso pode ser a placa de controle?

Erro de posição crescente em altas taxas de avanço com um sistema mecânico normal aponta para os loops de controle servo.

O loop de velocidade ou corrente pode não estar respondendo rápido o suficiente — um sinal de que os circuitos de processamento da placa de controle estão degradados.

Verifique também os parâmetros servo (ganhos de loop, feedforward) para confirmar que estão corretos.

Se os parâmetros estiverem corretos e o problema persistir, os circuitos DSP ou de interface da placa de controle provavelmente envelheceram.

Q3: O motor do eixo produz vibração e ruído incomuns em repouso, mas a precisão da posição é aceitável durante o movimento. O que na placa de controle poderia causar isso?

Vibração e ruído em repouso com precisão aceitável durante o movimento geralmente indicam um problema no loop de corrente — especificamente na seção de medição de corrente ou acionamento de porta da placa de controle.

Um pequeno erro ou ruído no feedback de corrente em repouso produz corrente de oscilação que se manifesta como vibração.

Este tipo de falha geralmente piora com a temperatura à medida que os componentes envelhecem. Substitua a placa de controle e compare o comportamento em repouso.

Q4: Uma placa A20B-2001-0821 de substituição de uma aplicação de robô pode ser usada em uma máquina-ferramenta CNC?

Se os números das peças corresponderem exatamente, o hardware é compatível.

A placa de controle servo executa a mesma função em aplicações CNC e de robô — a diferença está no software do controlador e no sistema mecânico, não na placa de acionamento.

Confirme se o número completo da peça, incluindo o sufixo -0821, corresponde. Nunca use um sufixo diferente como substituto, mesmo que a placa pareça fisicamente semelhante.

Q5: Após a substituição da placa de controle, o eixo ultrapassa a posição alvo em cada movimento. Os parâmetros foram restaurados do backup. Qual é a causa provável?

O overshoot de posição após a substituição da placa com parâmetros restaurados geralmente indica um parâmetro de loop servo que não foi restaurado corretamente.

O ganho de posição, o ganho de velocidade ou o valor de compensação de feedforward podem estar incorretos.

Compare cada parâmetro servo para o eixo afetado com a documentação da máquina e os valores de backup.

Confirme também se a configuração do tipo de encoder está correta — usar uma configuração de tipo de encoder incorreta produz uma escala de feedback incorreta que se manifesta como overshoot ou oscilação.
