FANUC Placa de circuito A20B-2001-0850 A20B20010850 A2OB-2OO1-O85O

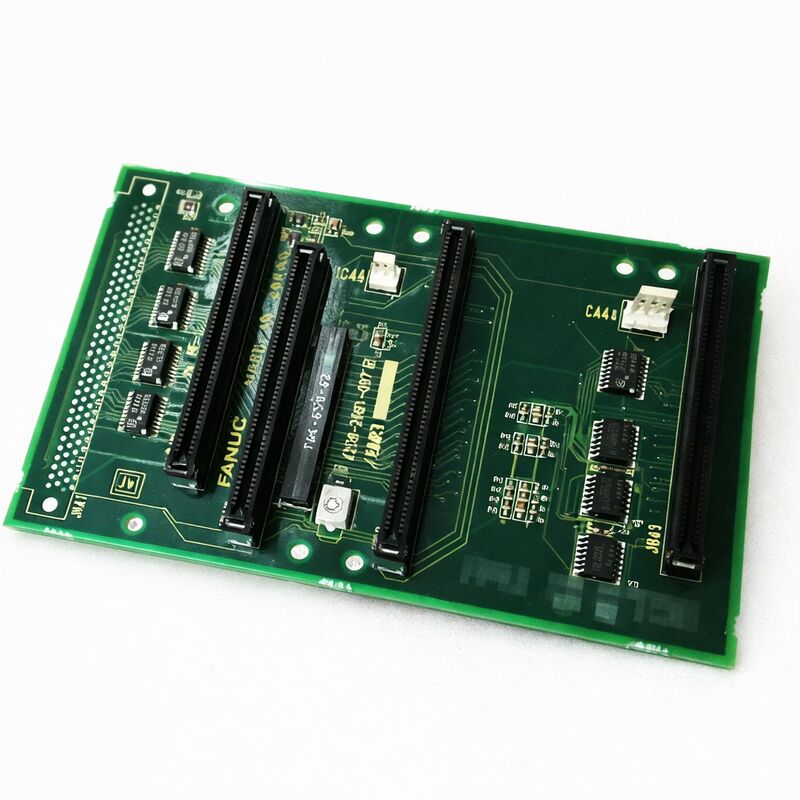

Placa de Circuito Impresso (PCB) FANUC A20B-2001-0850 R-J2 Mate com 2 Slots

Em um sistema de controle R-J2 Mate, a placa de fundo (backplane) é a placa que determina como os módulos instalados se encaixam eletrica e mecanicamente.

O FANUC A20B-2001-0850 é identificado em listagens públicas como uma PCB de Fundo (Backplane) para Controle R-J2 Mate com 2 Slots, parte da série A20B-2001.

Isso a torna um componente estrutural de controle, em vez de uma placa de exibição, módulo de memória ou PCB de alimentação.

Como este modelo é uma placa de fundo de 2 slots, é mais útil em reparos de controladores onde o layout original do rack precisa ser preservado.

Em trabalhos de serviço práticos, uma placa de fundo é geralmente selecionada primeiro pelo exato tipo de família do controlador e arranjo de slots, pois uma incompatibilidade aqui pode afetar o encaixe da placa, o alinhamento dos conectores e a comunicação entre placas.

Dados do Produto

Aplicações Reais

O A20B-2001-0850 é usado em sistemas de controle FANUC R-J2 Mate onde uma PCB de fundo (backplane) de 2 slots é necessária para suportar o layout da placa do controlador.

Em termos práticos, é tipicamente aplicado durante o reparo de gabinetes de controle, substituição de placas de fundo ou restauração de um controlador R-J2 Mate existente quando a estrutura original do rack deve permanecer inalterada.

Esta placa é especialmente relevante em aplicações onde o controle original precisa manter o mesmo formato de interconexão de placas, como reparo de controlador de robô, recondicionamento de controle FANUC legado e trabalho de serviço em sistemas R-J2 Mate instalados.

Por ser uma placa de fundo e não uma placa processadora lógica, seu valor no mundo real é maior quando o objetivo é preservar o alinhamento dos slots e a conectividade entre placas dentro do controlador.

FAQ

P1. Que tipo de placa é a A20B-2001-0850?
É uma PCB de fundo (backplane) de 2 slots para o controle FANUC R-J2 Mate. Listagens públicas a identificam especificamente por essa descrição, o que a coloca na seção de rack e interconexão do controlador, em vez da seção de exibição ou de alimentação.

P2. O que esta placa faz no sistema?
Uma placa de fundo (backplane) fornece a base física e elétrica para as placas do controlador instaladas nela. Como este modelo é descrito como uma PCB de Fundo (Backplane) para Controle R-J2 Mate com 2 Slots, seu papel é suportar e conectar as placas que se encaixam nesse arranjo de controle de dois slots.

P3. O que deve ser verificado ao selecionar a A20B-2001-0850?
As verificações principais são o número exato da peça, que o família do controlador e que o layout de slots já instalado. Como esta placa é descrita especificamente para R-J2 Mate e especificamente como 2 slots, tanto a geração do controlador quanto o formato do rack devem corresponder à unidade existente.

P4. Como a especificação "placa de fundo de 2 slots" deve ser entendida?
Deve ser lida como um detalhe funcional de layout, não um rótulo genérico. "2 slots" indica que a placa é construída para um arranjo de controlador com duas posições de placa, portanto, não é suficiente apenas combinar a família da série; a contagem de slots também é importante ao substituir a placa de fundo original.

P5. O que é mais importante confirmar antes da substituição?
Antes da substituição, confirme que o controlador instalado é R-J2 Mate, que o rótulo da placa original lê A20B-2001-0850 e que o arranjo de slots é o mesmo. Também vale a pena verificar as placas conectadas e o layout do chicote antes da remoção, pois a substituição da placa de fundo afeta como as placas montadas em rack se reconectam à base do controle.
