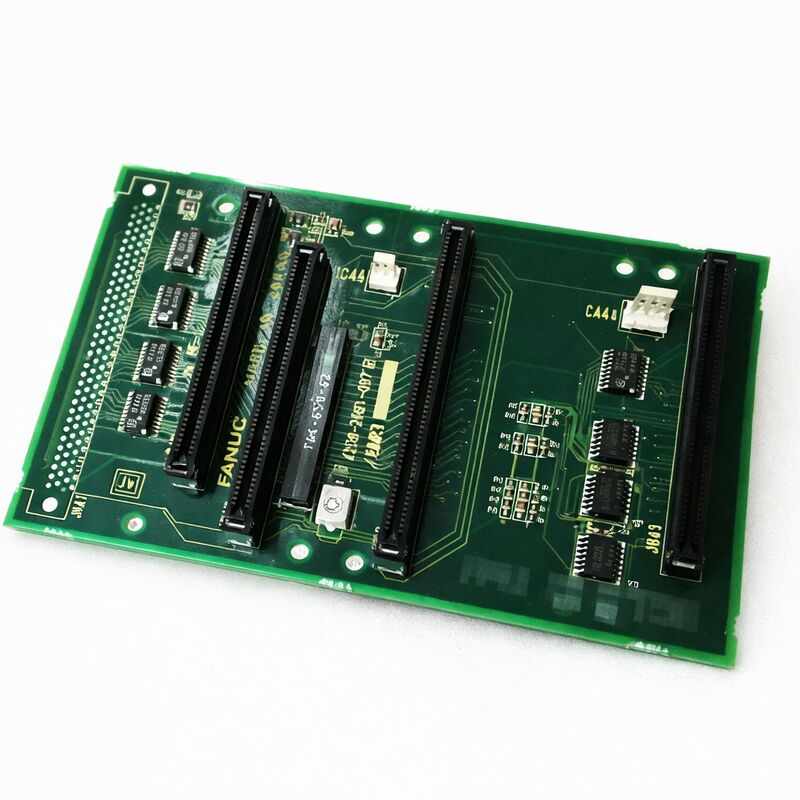

FANUC ROBOTICS BACKPLANE BOARD A20B-2001-0860 A20B20010860 A2OB-2OO1-O86O A20B-2001-0860 A20B20010860 A2OB-2OO1-O86O

FANUC A20B-2001-0860 | Placa de Controle de Drive da Série Alpha — Série A20B-2001, Automação CNC, Origem Japão

Número da peça: A20B-2001-0860

Fabricante: FANUC Corporation (Japão)

Tipo de produto: Placa de Circuito Impresso de Controle de Drive

Série da Placa: A20B-2001

Aplicação: Sistemas de drive FANUC série Alpha — Ferramentas de máquina CNC e automação

Função: Placa de controle de nível dentro da arquitetura de amplificador de spindle e servo Alpha da FANUC

Visão Geral

O A20B-2001-0860 é uma placa de circuito impresso de controle da série A20B-2001 da FANUC — uma das famílias de placas de circuito impresso centrais que povoam a camada de controle e interface dos módulos de drive de spindle e servo Alpha da FANUC.

A série A20B-2001 abrange uma ampla gama de aplicações dentro do ecossistema de drives Alpha. As placas desta família servem como a camada de inteligência dos módulos de drive: elas processam comandos de velocidade e corrente do servo, gerenciam algoritmos de controle em malha fechada, lidam com o feedback do encoder e se comunicam com os barramentos de comunicação do controlador CNC.

O A20B-2001-0860 ocupa essa função em sua configuração de drive específica.

A plataforma de drive da série Alpha — abrangendo módulos amplificadores de servo (SVM), módulos amplificadores de spindle (SPM) e módulos de fonte de alimentação (PSM) — foi a arquitetura de drive modular inovadora da FANUC.

O conceito modular significava que um único módulo de fonte de alimentação fornecia o barramento DC para todos os módulos de drive no barramento comum, e cada módulo SVM ou SPM retirava dessa fonte DC compartilhada enquanto lidava com seu motor individual.

Dentro de cada módulo, duas placas compartilham o trabalho: uma placa de fiação de potência (que carrega os transistores, detecção de corrente e conexões de alta corrente) e uma placa de circuito impresso de controle (que processa sinais, executa algoritmos de controle e gerencia a interface do drive com o CNC).

O A20B-2001-0860 é a camada da placa de circuito impresso de controle.

A distinção física entre a placa de controle e a placa de fiação de potência dentro de um módulo de drive tem importância diagnóstica direta. Falhas na placa de controle geram códigos de alarme relacionados à comunicação, falha do algoritmo de servo e problemas de fonte de alimentação interna. Falhas na placa de potência geram alarmes de sobrecorrente, falha do transistor e perda de fase.

Essa divisão ajuda os técnicos de serviço a isolar qual placa precisa ser substituída — evitando a substituição desnecessária de uma placa que ainda está funcional.

Especificações Principais

Arquitetura do Drive Alpha — Onde Esta Placa se Encaixa

O sistema de drive Alpha foi projetado em torno de uma arquitetura DC de barramento comum. O PSM converte 200V AC trifásico da alimentação da máquina em um barramento DC regulado de 283–325V. Este barramento DC percorre o gabinete do drive, conectando-se a cada módulo SVM e SPM no sistema.

Cada módulo de drive individual retira sua potência de saída do motor deste barramento DC comum e a processa através de seus próprios transistores IGBT internos.

O A20B-2001-0860 fica no topo desta estrutura — o lado de controle. Abaixo dele, a placa de fiação de potência recebe os sinais de gate drive desta placa de controle e os usa para comutar os transistores que acionam o motor.

Acima da placa de controle, na hierarquia do sistema, está o controlador CNC, que envia comandos de eixo para baixo através do barramento de fibra óptica FSSB ou através dos cabos de interface PWM/Tipo B, dependendo da geração do drive.

Esta placa de controle processa os comandos que chegam do CNC, calcula a corrente do motor necessária para atingir a velocidade ou posição comandada e gera os sinais de gate para a placa de potência.

Ela também monitora a própria saúde do drive — temperatura, tensão do barramento DC, feedback de corrente — e gera os códigos de alarme que aparecem no display LED do drive e são reportados de volta ao CNC.

Serviço de Módulo de Drive

Módulos de drive da série Alpha, incluindo aqueles que contêm o A20B-2001-0860, possuem uma infraestrutura de serviço estabelecida no mercado de manutenção industrial. Provedores de serviço oferecem troca de módulo (troca um módulo testado pelo defeituoso), diagnóstico em nível de placa (isola a falha para a placa de controle ou a placa de potência) e reparo em nível de componente onde dispositivos específicos com falha são identificados e substituídos.

Testar uma placa de controle requer executá-la como parte de um módulo de drive completo sob carga de motor. Testes em bancada sem carga de motor não podem verificar adequadamente o algoritmo de controle de corrente em malha fechada ou o processamento do feedback do encoder — ambos exigem corrente real do motor fluindo pela seção de potência e sinais reais do encoder retornando do motor.

É por isso que provedores de serviço confiáveis testam as placas de drive em montagens de módulos completos em vez de isoladamente.

FAQ

Q1: O display LED do módulo de drive Alpha mostra um código de alarme. Como determinar se a placa de controle A20B-2001-0860 está com defeito em vez da placa de fiação de potência?

O tipo de código de alarme é o principal indicador. Falhas na placa de controle geralmente produzem códigos de alarme relacionados à comunicação interna, erros de comunicação do eixo, falhas de inicialização ou falhas de fonte de alimentação interna. Falhas na seção de potência produzem alarmes de sobrecorrente, falha do módulo transistor ou relacionados ao barramento DC.

Consulte a lista de códigos de alarme específica do módulo de drive — cada número de alarme mapeia para a seção de controle ou de potência.

Se o alarme apontar para a seção de controle, o A20B-2001-0860 é o suspeito.

Q2: Após um evento de surto de energia, o módulo de drive não completa mais sua sequência de inicialização. O display LED está em branco ou mostra um erro que desaparece ao desligar e ligar a energia, mas o drive não atinge um estado pronto. A placa de controle é a falha provável?

Eventos de surto de energia podem danificar tanto a fonte de alimentação lógica interna da placa de controle quanto os transistores da placa de potência.

Um display LED em branco aponta para uma placa de controle ou sua seção de alimentação interna, pois os indicadores LED são acionados pela placa de controle.

Um drive que não completa a inicialização após a inicialização do LED pode ter uma falha de comunicação ou uma falha na autoverificação de inicialização.

De qualquer forma, com o surto de energia como causa, a placa de controle é um local de falha plausível. Teste por substituição com uma placa de controle confirmada como boa em um módulo de drive compatível.

Q3: O módulo de drive opera normalmente na maior parte do tempo, mas produz códigos de alarme intermitentes que desaparecem quando o drive é reiniciado. O A20B-2001-0860 poderia ser a causa?

Alarmes intermitentes que desaparecem ao reiniciar a energia são uma assinatura clássica de capacitores eletrolíticos envelhecidos nos circuitos de fonte de alimentação interna da placa de controle. À medida que a temperatura aumenta durante a operação, o desempenho do capacitor degrada ainda mais, fazendo com que as linhas de alimentação caiam abaixo do limiar lógico e acionem alarmes.

Os alarmes desaparecem quando o drive esfria após o desligamento.

Este padrão é dependente da temperatura e progressivo — os intervalos entre os alarmes diminuem à medida que os capacitores continuam a degradar. O recondicionamento em nível de placa (substituição de capacitor) ou a troca da placa de controle é o remédio apropriado.

Q4: O A20B-2001-0860 foi descontinuado pela FANUC. Que opções de substituição estão disponíveis para manter o drive em operação?

Existem três opções. Fornecedores especializados do mercado de reposição mantêm estoques de placas A20B-2001-0860 recondicionadas e testadas sob carga de motor. O reparo em nível de componente está disponível com especialistas em reparo de placas — eles identificam o componente específico com falha em vez de substituir a placa inteira.

Para máquinas onde a plataforma de drive Alpha está se tornando um fardo de manutenção recorrente, a atualização para um drive da série αi de geração atual com a interface CNC apropriada pode ser avaliada como uma solução de longo prazo, embora isso exija alterações de parâmetros no lado do CNC.

Q5: Uma placa de controle de substituição de um módulo de drive Alpha diferente, mas fisicamente semelhante, está disponível. Pode ser usada neste módulo?

Dentro da família de drives Alpha, as placas de controle são específicas do drive — elas são combinadas com a classificação específica do transistor, configuração do eixo e tipo de interface de seu módulo hospedeiro.

Uma placa de controle de um módulo de drive diferente pode parecer fisicamente semelhante, mas usar diferentes parâmetros de acionamento de gate e configuração de interface que não correspondem à placa de potência com a qual seria emparelhada.

Usar uma placa incompatível arrisca comutação incorreta do transistor e potencial dano ao drive.

Sempre obtenha a substituição combinando o número exato da peça da placa original.
