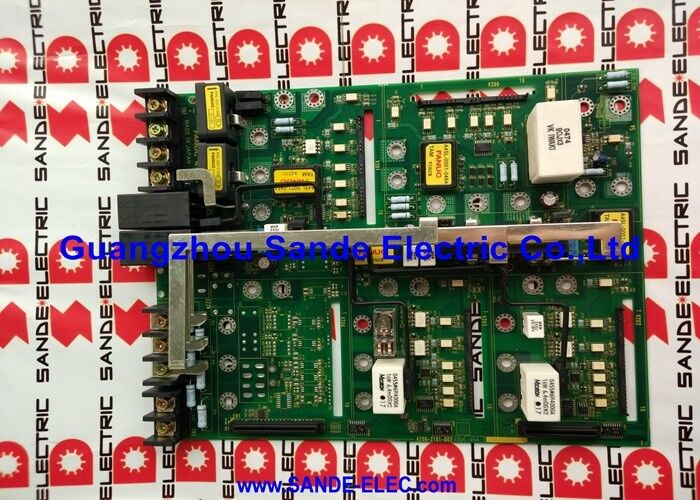

1 PC Fanuc usado A20B-2001-0930 placa de PCB A20B20010930 A2OB-2OO1-O93O

FANUC A20B-2001-0930 | PCB de controle de servo drive Alpha SVM1 tipo A — A06B-6079 Eixo único / 12–80A / Display de alarme LCD

Placa Superior do Alpha SVM1 — Inteligência de Controle para Um Eixo

A A20B-2001-0930 é a PCB de controle Tipo A — a placa superior (frontal) — nos módulos servo amplificadores Alpha de eixo único da série A06B-6079 da FANUC. É a camada de inteligência do módulo SVM1: ele recebe comandos de movimento do CNC por meio da interface PWM Tipo A, processa o feedback do codificador do servo motor Alpha, executa o circuito de controle do servo e aciona os transistores de potência na placa de fiação abaixo dele.

Um A20B-2001-0930 controla um eixo. Este é o equivalente de eixo único do A20B-2001-0940 (que controla três eixos em um módulo de três eixos SVM3). Cada um aciona sua respectiva contagem de eixos de forma independente, com a PCB de controle como elemento funcional comum em toda a faixa do módulo SVM1 de 12A a 80A.

O display LCD frontal mostra o status e os códigos de alarme do eixo – um display de dois dígitos que indica o estado operacional durante a operação normal e um número de alarme quando ocorre uma falha. Este display é a primeira ferramenta de diagnóstico quando um eixo servo Alpha falha: o código de alarme no LCD identifica se a falha está no estágio de potência, no motor, no encoder ou na interface de comunicação entre o CNC e o drive.

Especificações principais

PWM Tipo A – A geração de interface antes do FSSB

O A06B-6079 Alpha SVM usa a interface Tipo A - sinais PWM (modulação por largura de pulso) transportados por cabo entre a placa de interface servo CNC e o módulo do inversor. O A20B-2001-0930 recebe esses comandos de corrente PWM do CNC, processa-os através do loop servo e aciona os transistores de saída de acordo. Ele também retorna sinais de alarme e VRDY (velocidade pronta) ao CNC através da mesma interface de cabo.

Esta interface Tipo A coloca a geração SVM A06B-6079 antes da interface de fibra óptica FSSB usada na série A06B-6096 e posterior Alpha i. Os dois tipos de interface são incompatíveis — um inversor Tipo A não pode ser substituído por um inversor FSSB sem alterar o hardware da interface servo do CNC. Confirme o tipo de interface do módulo de inversor instalado antes de especificar uma substituição.

Perguntas frequentes

Q1: O eixo Alpha SVM1 mostra um alarme. Como o A20B-2001-0930 é identificado como fonte da falha?

Verifique o display LCD na face do módulo — o código de dois dígitos identifica a categoria do alarme. Alarmes apontando para comunicação servo (falha VRDY, erro de comunicação) ou falha de inicialização do cartão de controle em um único eixo apontam para a PCB de controle A20B-2001-0930. Os alarmes do estágio de potência (sobrecorrente, falha do IPM, falha do barramento CC) apontam para a placa de fiação/potência abaixo dele. Confirme se os motores do eixo e os cabos não estão danificados antes de concluir que o cartão de controle falhou.

Q2: Qual é a diferença entre A20B-2001-0930 e A20B-2001-0932?

Ambos são PCBs de controle de eixo único Alpha SVM1 Tipo A da série A06B-6079. O -0930 cobre a faixa de corrente padrão SVM1 (12A a 80A). O -0932 está associado ao módulo SVM1-130 (classe 130A). Eles não são intercambiáveis ​​— a PCB de controle deve corresponder ao estágio de potência que comanda. Confirme o sufixo exato da etiqueta da placa de fiação do módulo instalado.

Q3: O A20B-2001-0930 pode ser testado isoladamente sem o módulo SVM1 completo?

Não. A verificação funcional requer a execução do módulo SVM1 completo com um servo motor Alpha conectado sob carga — condições que não podem ser replicadas em uma bancada sem o conjunto de acionamento completo. O teste de troca com um A20B-2001-0930 em bom estado confirmado no módulo completo é o método definitivo de diagnóstico e verificação.

Q4: Existem opções de configuração no A20B-2001-0930 que devem ser definidas corretamente?

A PCB de controle Tipo A carrega chaves de configuração para parâmetros de eixo e configurações de interface. Antes de remover o cartão original, fotografe ou registre todas as posições dos interruptores. A substituição deve ser configurada de forma idêntica. Configurações incorretas da chave produzem falhas VRDY, códigos de alarme incorretos ou comportamento do servo que não atende às expectativas do CNC.

Q5: Onde é adquirido o A20B-2001-0930?

Através do mercado de reposição de servo-drives Alpha da FANUC — especialistas em módulos Alpha SVM, centros de reparação de drives CNC da FANUC e fornecedores excedentes testados. Observe que muitos fornecedores de reposição fornecem o A20B-2001-0930 apenas como parte do módulo A06B-6079 SVM1 completo e testado, e não como uma placa simples, porque o teste isolado da placa de controle sem o módulo completo não é viável.
