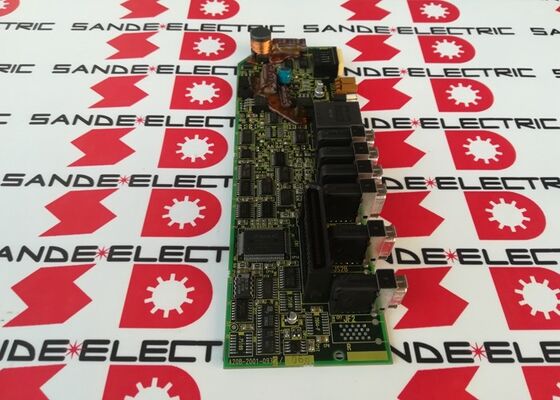

1 PC Fanuc usado A20B-2001-0932 placa de PCB A20B20010932 A2OB-2OO1-O932

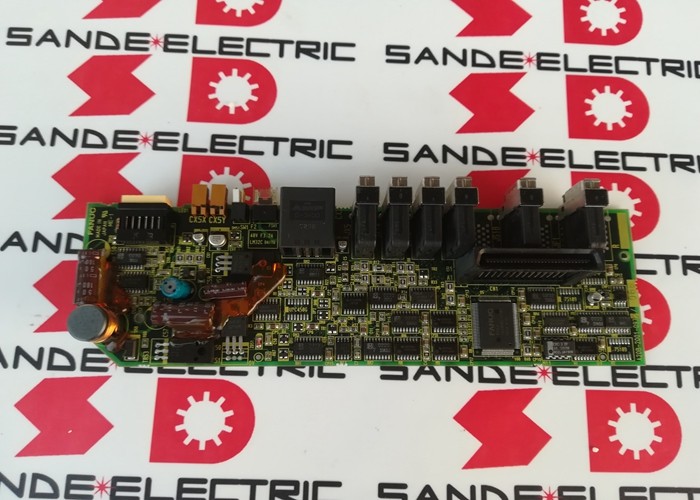

A20B-2001-0932 | PCB de servocontrole FANUC Alpha SVM1 — A06B-6079-H106 / Tipo A / 48V / Display de 8 segmentos / Substitui A16B-2202-0790

Alpha SVM1 — O servo drive digital de primeira geração

O FANUC Alpha (série α) representa a plataforma original de servo amplificador digital de alto desempenho da FANUC — anterior à geração Alpha-i que se seguiu. Os módulos SVM1 da série A06B-6079 são servoamplificadores de eixo único para esta plataforma.

A A20B-2001-0932 é a PCB de controle (placa frontal) para estes módulos Alpha SVM1 — a placa inteligente que:

Comunica-se com o CNC via interface Tipo A:A interface Tipo A é anterior ao FSSB (Fibre Optic Servo Serial Bus). Ele usa um protocolo de comunicação diferente para comando de eixo e feedback — compatível com as séries 16-A, 16-B, 18-A, 18-B, 21TA e sistemas CNC pré-FSSB relacionados.

Aciona servo motores ALPHA através de módulos SVM1:A DNC Electronics confirma que as placas da classe A20B-2001-0930 atendem "módulos SVM1 de 12A a 80A, acionando motores Alpha de tamanho A1/3000 até A22/2000." O A20B-2001-0932 atende à mesma família A06B-6079 SVM1.

Especificações principais

Família A20B-2001-093x — PCBs de controle Alpha SVM1

A família A20B-2001-093x é o grupo de PCB de controle para os módulos de eixo único Alpha SVM1 (A06B-6079):

O manual da série GE Fanuc Alpha também lista A20B-2001-0932 como associado ao SVM1-240 (H107) - observando-o como parte da faixa estendida de eixo único da série Alpha.

Cenários de aplicação

Falha na placa de controle Alpha SVM1:Um centro de maquinação da série FANUC Alpha desenvolve alarmes de servocomunicação num eixo específico. O A20B-2001-0932 é identificado como a falha na etiqueta do módulo do inversor. A substituição restaura o eixo.

Manutenção de máquinas CNC mais antigas:Uma linha de produção executando controles CNC Série 16-B ou 18-B com servoacionamentos Alpha A06B-6079 requer A20B-2001-0932 para operação contínua - a geração Alpha é anterior à Alpha-i, mas permanece em serviço em muitas máquinas-ferramentas estabelecidas.

Perguntas frequentes

Q1: Qual é a diferença entre as interfaces Tipo A e Tipo B (FSSB) para unidades Alpha SVM1?

A interface Tipo A usa um link serial dedicado com linhas de sinal paralelas entre o CNC e cada servo amplificador. A placa de interface servo Tipo A do CNC se conecta a cada inversor por meio de um cabo. O FSSB (Tipo B/FSSB) usa uma ligação em cadeia de fibra óptica, reduzindo a complexidade da fiação e fornecendo imunidade EMI total. O A20B-2001-0932 atende unidades de interface Tipo A (série A06B-6079). O A20B-2100-0540 atende unidades de interface FSSB (série A06B-6096). Estas são gerações de hardware diferentes e as placas não são intercambiáveis.

Q2: O A20B-2001-0932 pode substituir o antigo A16B-2202-0790?

O manual GE Fanuc Alpha Series lista A16B-2202-0790 como a especificação antiga e A20B-2001-0932 como a especificação atual/nova para a mesma posição da placa. Para a maioria dos aplicativos Alpha SVM1, este é um substituto direto. Confirme a compatibilidade do manual de manutenção da série FANUC Alpha aplicável antes da instalação.

Q3: Quais servo motores Alpha o módulo SVM1 A06B-6079-H106 aciona?

A DNC Electronics confirma que a classe A20B-2001-0930 (mesma família) aciona "motores Alpha de tamanho A1/3000 até A22/2000". A corrente nominal específica do módulo H106 determina o tamanho compatível da carcaça do motor. Confirme as especificações do motor na documentação do módulo A06B-6079-H106.

Q4: A substituição do A20B-2001-0932 afeta os parâmetros do servo?

Não. Os parâmetros servo residem na memória principal de parâmetros do CNC. Após instalar o substituto A20B-2001-0932, o CNC restabelece a comunicação servo Tipo A e aplica os parâmetros servo existentes. Verifique a resposta normal do eixo em baixa velocidade antes de retornar à produção.
