Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-2001-0933 |

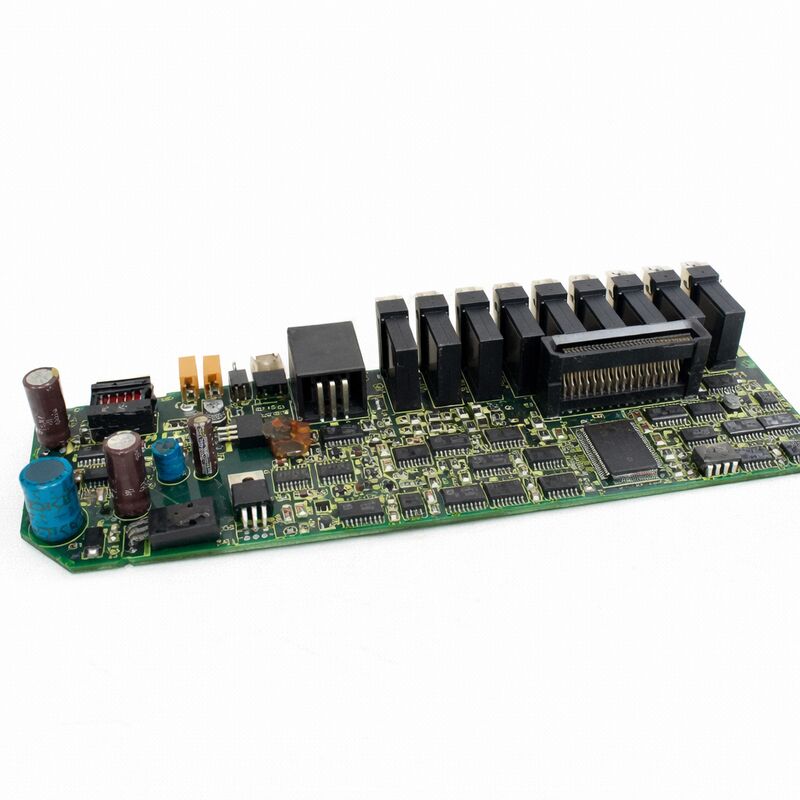

A FANUC A20B-2001-0933 é a PCB de controle para os módulos amplificadores servo de dois eixos da série Alpha SVM2 na faixa de corrente de 40A a 80A — os drives que alimentam os motores servo maiores da série Alpha em máquinas-ferramenta CNC e sistemas de automação relacionados.
A família de placas A20B-2001-093x (com -0931, -0933 e subvariantes relacionadas) cobre as classificações de corrente média a alta do SVM2, lidando com as funções de controle de eixo para os drives de canal duplo usados para operar motores servo nas classes α12/2000 e α22/2000.
Dentro da linha de módulos servo Alpha A06B-6079, o SVM2 (Servo Valve Module, 2 eixos) representa a configuração de dois eixos — compartilhando uma seção de fonte de alimentação comum entre dois drives de servo eixo independentes.
O A20B-2001-0933 é a inteligência de controle que faz com que os drives de ambos os eixos funcionem simultaneamente e independentemente: dois loops de controle servo separados, dois conjuntos de receptores de feedback de encoder, dois conjuntos de saídas de gate drive, dois circuitos de monitoramento de alarme — tudo gerenciado por esta única placa de controle.
Compreender a posição do A20B-2001-0933 dentro do SVM2 requer saber como esses módulos são estruturados fisicamente.
O módulo SVM2 contém no mínimo dois tipos de placas distintas: a placa de controle/drive (o A20B-2001-0933) e a placa de fiação (A16B-2202-0775, A16B-2203-0595 ou similar, dependendo da variante específica do número H).
A placa de controle fornece a inteligência; a placa de fiação fornece a interface de energia — os resistores de detecção de corrente, as conexões de gate drive para os transistores IPM e a interface do conector para a fiação externa. Juntas, elas formam a eletrônica completa do drive de servo eixo dentro do chassi de alumínio do módulo.
| Parâmetro | Valor |
|---|---|
| Função | PCB de controle de amplificador servo de dois eixos |
| Faixa de Drive | SVM2-40/80, -80/80, -40L/40L |
| Série Compatível | A06B-6079-H205 a H209 |
| Interface | Compatível com Tipo A e Tipo B |
| Eixos | 2 eixos servo independentes (L e M) |
| Status | Descontinuado pelo fabricante |
| Origem | Japão |
O sistema amplificador servo série Alpha usa uma arquitetura de barramento DC compartilhado — o PSM (Power Supply Module) fornece energia DC retificada para o barramento comum, e os módulos SVM individuais retiram dessa barra para alimentar suas respectivas fases de motor.
Este design de barramento compartilhado significa que o PSM deve fornecer capacidade de corrente total suficiente para todos os módulos SVM e SPM (spindle) conectados simultaneamente, mas os módulos SVM individuais são relativamente compactos porque precisam apenas lidar com a comutação e o controle de corrente de seus próprios eixos.
O SVM2 com a placa de controle A20B-2001-0933 se situa na porção de maior corrente da linha SVM2.
Onde as variantes SVM2 menores (H201 a H204, usando a placa de controle A20B-2001-0931) lidam com eixos com motores servo mais leves, as variantes SVM2-40/80 e -80/80 usando a placa -0933 acionam motores significativamente maiores — motores servo classificados em 40A ou 80A de corrente de pico por eixo.
Esses drives são encontrados nos eixos mais pesados de grandes centros de usinagem, fresadoras horizontais, centros de usinagem horizontais e máquinas semelhantes, onde as cargas e acelerações dos eixos exigem alto torque do motor e, portanto, alta corrente de pico.
Uma das características de design do A20B-2001-0933 é sua compatibilidade com as interfaces de comando Tipo A (analógica ±10V) e Tipo B (PWM) da placa de controle de eixo CNC.
Essa compatibilidade dupla foi importante durante o período de transição em que a FANUC estava movendo suas gerações de CNC da antiga interface analógica Tipo A para a nova interface PWM Tipo B:
Tipo A: Usado com FANUC Series 0C, 15A, 15B, 16A, 16B, 18A e 21TA — a placa de eixo do CNC envia um sinal analógico de ±10V proporcional à velocidade comandada.
A placa de controle SVM2 recebe este sinal analógico e o converte para a referência de corrente do loop servo.
Tipo B: Usado com FANUC Series 0 Model D e posteriores controles variantes Tipo B da Série 16B — o CNC envia um sinal PWM em uma frequência de portadora fixa, com ciclo de trabalho proporcional à velocidade comandada.
A placa de controle SVM2 demodula isso para extrair a referência de velocidade.
Um dip switch no módulo SVM2 seleciona qual tipo de interface o drive usará.
Este switch deve ser configurado corretamente para a interface CNC em uso — uma configuração incorreta causa um alarme VRDY OFF imediatamente após a energização.
O A20B-2001-0933 contém um chip NV-RAM (RAM não volátil) que armazena o tipo de motor e os parâmetros específicos do eixo para os loops servo do SVM2.
Este conjunto de parâmetros define o modelo do motor, o limite de corrente, a resolução do encoder, o ganho do loop de velocidade e outras configurações específicas do drive.
Esses parâmetros devem corresponder aos motores servo específicos conectados ao drive.
Ao substituir um A20B-2001-0933 com defeito por uma placa de substituição:
O chip NV-RAM da placa original pode ser frequentemente transferido para a placa de substituição se a falha da placa original foi uma falha de circuito e não corrupção de dados na NV-RAM.
Isso preserva os parâmetros do motor em uma única etapa.
Alternativamente, os parâmetros podem ser reinseridos manualmente usando os quatro botões do painel frontal (MODE, UP, DOWN, DATA SET) com o número do tipo de motor da placa de identificação do motor e as tabelas de parâmetros no manual de manutenção da série Alpha.
P1: O módulo SVM2 exibe um LED de alarme e o eixo falhou, mas o outro eixo no mesmo módulo está funcionando. A placa A20B-2001-0933 é a causa?
Uma falha em um único eixo de um dos dois eixos do SVM2 (L ou M) enquanto o outro eixo opera normalmente é mais provável de ser uma falha no módulo transistor IPM desse eixo, no circuito de detecção de corrente da placa de fiação, no cabo do encoder ou no motor — em vez da placa de controle, que lida com ambos os eixos.
Se a placa de controle falhar, ambos os eixos geralmente alarmam simultaneamente porque o circuito de controle comum falhou. Isole a falha verificando primeiro o cabo e o conector do encoder para o eixo afetado (fonte de falha de eixo único mais comum em drives Alpha), depois verifique o IPM para esse eixo.
A placa de controle se torna suspeita quando ambos os eixos falham simultaneamente sem nenhuma causa mecânica.
P2: O A20B-2001-0933 pode ser usado em qualquer módulo A06B-6079, ou apenas em variantes específicas de número H?
O A20B-2001-0933 é especificado para variantes SVM2 específicas — os H205, H206, H207, H208 e H209 na faixa de corrente de 40A–80A.
Variantes SVM2 de menor corrente (H201 a H204) usam a placa de controle A20B-2001-0931.
A escala de corrente nos circuitos de feedback de corrente da placa de controle é definida para a faixa de maior corrente — usar o -0933 em um módulo de baixa corrente ou o -0931 em um módulo de alta corrente resultaria em configurações incorretas de limite de corrente e comportamento servo anormal.
Sempre combine a placa de controle com o módulo específico A06B-6079-HXXX em que está instalada.
P3: Após substituir o A20B-2001-0933, o drive gera um alarme servo imediato ao ligar. Qual é a causa mais comum?
A causa mais comum é um dip switch de interface Tipo A/Tipo B configurado incorretamente. Verifique se o switch de seleção de interface no módulo SVM2 corresponde à interface CNC em uso — Tipo A para sistemas analógicos 16A/18A/0C, Tipo B para os controles variantes de interface Tipo B apropriados.
A segunda causa mais comum são parâmetros de motor incorretos na NV-RAM da placa de substituição — se os parâmetros padrão ou incorretos do motor forem carregados, o loop servo será sintonizado incorretamente para o motor conectado e alarmará imediatamente.
Verifique a configuração do switch e confirme se os parâmetros do tipo de motor correspondem às especificações do motor servo conectado.
P4: O módulo SVM2 fica muito quente durante a operação. Isso é um problema da placa de controle?
A geração de calor em um módulo SVM2 é principalmente da seção de potência (transistores IPM) em vez da placa de controle. A placa de controle opera com baixa potência e funciona fria.
Se o módulo estiver operando significativamente mais quente que o normal, as causas são tipicamente: interface térmica degradada entre o IPM e o dissipador de calor (pasta térmica ressecada, necessidade de substituição); um IPM parcialmente em curto puxando mais corrente que o normal; ou um problema de fluxo de ar de resfriamento (filtro bloqueado, ventilador com defeito).
Estes são problemas da seção de potência. Uma falha na placa de controle raramente causa geração de calor incomum; ela mais tipicamente causa comportamento servo incorreto ou alarmes.
P5: É possível testar uma placa A20B-2001-0933 antes de instalá-la em uma máquina de produção?
O teste confiável de uma placa de controle de amplificador servo requer um banco de teste compatível — especificamente, uma seção de potência SVM2 correspondente (ou o drive SVM2 completo), um motor servo Alpha correspondente e um CNC compatível ou jig de teste que possa enviar comandos servo e verificar a resposta do eixo.
O teste em bancada do A20B-2001-0933 isoladamente (fora do módulo SVM2 completo) não é prático para verificar o desempenho servo.
Para aplicações críticas de produção, obter a placa de controle de um centro de reparo especializado que a testou em um banco de teste SVM2 completo com um motor servo Alpha apropriado fornece a maior confiança antes da instalação.
