FANUC A20B-2001-0940 | 6079 Alpha SVM3 Placa de Controle de Drive Servo de Três Eixos — Interface Tipo A, Origem Japão

Número da peça: A20B-2001-0940

Fabricante: FANUC Corporation (Japão)

Tipo de produto: Placa de Controle de Drive Servo de Três Eixos (Placa Superior)

Série da placa: A20B-2001

Família de drives: Série A06B-6079 (Alpha SVM3 — Módulos Amplificadores Servo de Três Eixos)

Visão geral

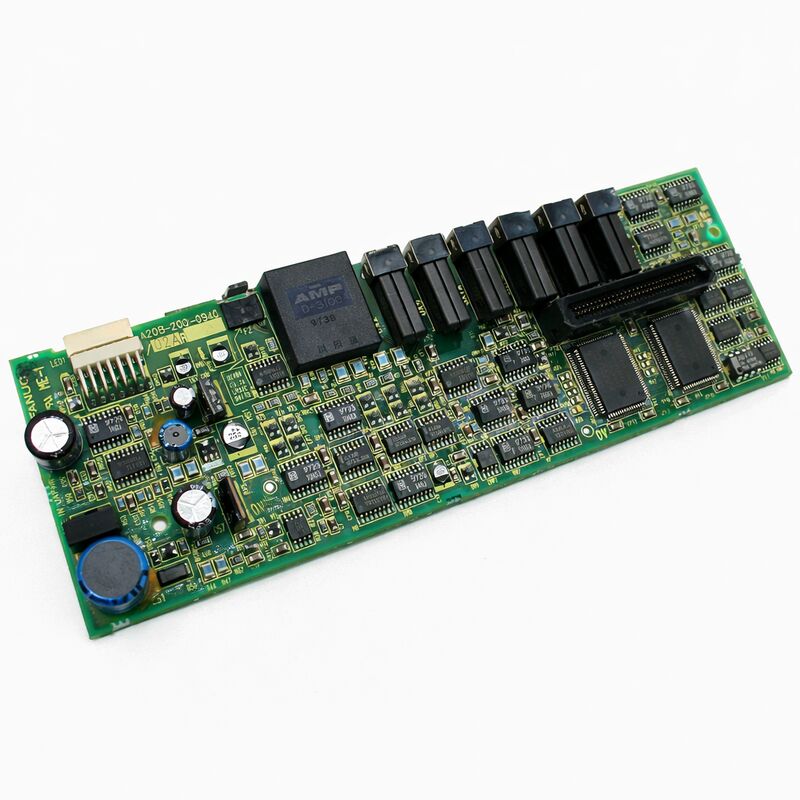

O A20B-2001-0940 é a placa de controle — a placa superior — dentro dos módulos amplificadores servo Alpha SVM3 de três eixos da série A06B-6079 da FANUC. Dentro da arquitetura de duas placas do módulo 6079, o A20B-2001-0940 é a camada de inteligência.

Ele é montado na frente do módulo, lida com todo o processamento de controle servo para três eixos simultâneos e se conecta às interfaces de fibra óptica e de cabo que ligam o drive ao controlador CNC e aos motores servo.

O SVM3 — Módulo Amplificador Servo, Três Eixos — é a configuração que agrupa o controle dos eixos L, M e N em um único módulo de 90 mm. Essa compacidade foi central para a filosofia de design do sistema de drives Alpha da FANUC: consolidar os drives dos eixos, compartilhar um barramento DC comum do PSM e reduzir a pegada total do gabinete.

O A20B-2001-0940 é o que torna o arranjo de três eixos possível — ele executa três algoritmos de controle servo de malha fechada independentes simultaneamente, gerenciando os comandos de corrente para cada eixo a partir de uma única placa.

O A20B-2001-0940 atende às versões de interface Tipo A do SVM3 — a faixa A06B-6079-H301 a H307.

A interface Tipo A usa sinais PWM (modulação por largura de pulso) entre o controlador CNC e o drive. Seis sinais PWM codificam os comandos de corrente do motor trifásico.

Esta é a geração de drive servo FANUC que antecede a interface de fibra óptica FSSB da série 6096 — o SVM3 6079 se comunica com o CNC através de conexões PWM com fio em vez de cabo óptico.

Especificações principais

Arquitetura Servo de Três Eixos — Uma Placa, Três Loops

O A20B-2001-0940 executa três loops de controle servo separados em tempo real. Cada eixo — L, M, N — tem seu próprio comando de corrente, seu próprio feedback do encoder e seu próprio algoritmo de malha fechada executando simultaneamente.

A placa recebe comandos de posição do CNC para todos os três eixos, processa o feedback do encoder de todos os três motores, calcula o erro de corrente de cada um e gera os comandos de corrente que descem para os transistores de potência na placa de fiação A16B-2202-078x abaixo dela.

Este é o controle servo de malha fechada em sua essência.

A tarefa da placa é garantir que cada corrente do motor acompanhe o valor comandado com erro mínimo. Quando uma ferramenta de corte encontra resistência variável do material, a corrente do motor se ajusta em microssegundos. A velocidade e a precisão do loop de controle determinam o quão bem a máquina mantém seu caminho programado sob carga.

Os três loops são independentes, mas compartilham um clock comum.

Essa sincronização é importante — a interpolação do CNC gera comandos de posição para todos os três eixos ao mesmo tempo, esperando que o sistema servo mantenha uma sincronização precisa dos eixos. O A20B-2001-0940 lida com essa resposta sincronizada de três eixos a partir de uma única placa.

Interface PWM Tipo A

A série A06B-6079 usa a interface Tipo A — sinais PWM transportados em um cabo entre o CNC e o módulo drive. O A20B-2001-0940 é o receptor desses sinais PWM.

Ele decodifica os comandos de corrente codificados por ciclo de trabalho do CNC, extrai a demanda de corrente do motor para cada eixo e alimenta essa demanda no loop de controle servo.

A interface Tipo A também transporta os sinais de alarme e pronto na direção reversa — do drive de volta para o CNC. Quando o drive detecta uma falha, ele comunica o código de alarme de volta através desses sinais.

O A20B-2001-0940 contém a lógica tanto para a decodificação do sinal PWM quanto para o relatório de alarme. Quando a placa falha, o CNC pode ver sinais de alarme em todos os três eixos simultaneamente — o sintoma comum de uma falha na placa de controle no módulo de três eixos.

Serviço de Módulo Drive — Placa de Controle vs. Placa de Fiação

A estrutura de duas placas do SVM3 6079 permite, em princípio, o isolamento de falhas entre a placa de controle e a seção de potência. Quando um alarme aparece, o tipo de alarme indica qual seção tem o problema.

Alarmes da placa de controle (A20B-2001-0940) geralmente se manifestam como erros de comunicação, falhas VRDY (velocidade pronta) ou códigos de alarme relacionados ao processamento de sinal — situações em que o estágio de potência pode estar intacto, mas a placa de controle não consegue inicializar corretamente.

Alarmes da placa de potência (A16B-2202-078x) se manifestam como alarmes de sobrecorrente, falha de transistor ou perda de fase — falhas de hardware no estágio de comutação de alta corrente.

Na prática, provedores de serviço especializados fornecem o A20B-2001-0940 exclusivamente no contexto do módulo drive completo.

O teste requer a execução de todos os três eixos sob carga de motor — condições que não podem ser replicadas em bancada sem a montagem completa do módulo.

FAQ

P1: Todos os três eixos (L, M, N) do módulo SVM3 6079 mostram códigos de alarme servo simultaneamente. Os motores e cabos foram verificados e confirmados como não danificados. O A20B-2001-0940 está com defeito?

Alarmes simultâneos em todos os três eixos com motores e cabos confirmados como bons apontam fortemente para a placa de controle. O A20B-2001-0940 é o elemento comum para todos os três canais de eixo.

Uma falha na placa de controle — particularmente uma que afeta a seção de fonte de alimentação da placa ou os circuitos comuns de processamento de sinal — fará com que todos os três eixos alarmem ao mesmo tempo.

O teste de troca com uma placa de controle confirmada como boa no módulo completo é o passo diagnóstico definitivo.

P2: O módulo drive exibe um alarme VRDY OFF na inicialização. Nenhum código de alarme específico aparece. O que isso indica sobre o A20B-2001-0940?

VRDY OFF na inicialização significa que o drive não completou sua inicialização e não se reportou como pronto ao CNC.

Isso pode ser causado pela falha da placa de controle em completar sua autoverificação de inicialização, por configurações incorretas de chave na placa, ou por sinais ausentes ou incorretos do lado do CNC (os sinais da interface PWM Tipo A devem estar presentes antes que o drive afirme VRDY). Verifique primeiro as conexões do cabo PWM do lado do CNC.

Se as conexões estiverem boas, inspecione as configurações das chaves no A20B-2001-0940 de acordo com a documentação do drive.

P3: Um substituto A20B-2001-0940 está sendo instalado. Existem configurações de chave ou jumper que devem corresponder ao original?

Sim. A placa de controle possui chaves de configuração que definem a contagem de eixos, o tipo de interface, a configuração da conexão da bateria e outros parâmetros de nível de drive.

Antes de remover a placa original, documente todas as posições das chaves com fotografias ou anotações escritas.

A placa substituta deve ser configurada de forma idêntica à original. Configurações incorretas produzem falhas VRDY, códigos de alarme incorretos ou comportamento do drive que não corresponde às expectativas do CNC.

P4: O módulo SVM3 6079 está em serviço há 12 anos. Quais componentes relacionados à idade no A20B-2001-0940 provavelmente falharão primeiro?

Os capacitores eletrolíticos na seção de fonte de alimentação interna da placa de controle são a principal preocupação de envelhecimento — eles fornecem as tensões reguladas para a lógica da placa e os circuitos de interface.

À medida que sua capacitância diminui e a ESR aumenta com a idade, os barramentos de alimentação desenvolvem ondulação. O sintoma inicial são códigos de alarme intermitentes que aparecem e desaparecem sem causa aparente.

A bateria de backup para dados do encoder absoluto é outro componente com vida útil limitada — a vida útil típica é de 2 a 3 anos, e sua depleção causa perda de dados de posição ao desligar.

P5: O SVM3 6079 (interface Tipo A) precisa ser substituído. Um SVM3 6096 (interface FSSB) pode ser usado como substituto se tiver as mesmas classificações de corrente do eixo?

Não. As versões SVM3 6079 Tipo A e 6096 FSSB usam interfaces de comunicação completamente diferentes entre o CNC e o drive.

A placa de controle servo do CNC deve corresponder ao tipo de interface do drive.

Substituir um drive FSSB por um drive Tipo A requer a alteração do hardware e da configuração da interface servo do CNC — não é uma troca direta. Combine o tipo de interface do drive exatamente com a interface servo do CNC instalado.
