FANUC A20B-2001-0750 usado A20B20010750 A2OB-2OO1-O75O

FANUC A20B-2001-0750 | Série Alpha A06B-6079 Placa de Controle de Servo Drive — SVM Multieixo, Origem Japão

Número da Peça: A20B-2001-0750

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Controle de Amplificador de Servo (Placa de Drive)

Série da Placa: A20B-2001

Família de Drive: FANUC Alpha Series A06B-6079 SVM (Servo Amplifier Module)

Aplicação: Controle de servo drive multieixo FANUC CNC

Visão Geral

O A20B-2001-0750 é uma placa de controle da série A20B-2001 — a família de placas de controle usadas dentro dos módulos amplificadores de servo FANUC Alpha Series A06B-6079.

A série 6079 é a linha de produtos SVM (Servo Amplifier Module) Alpha da FANUC, usada em uma ampla gama de máquinas-ferramenta CNC FANUC e sistemas de automação industrial para acionar motores servo AC.

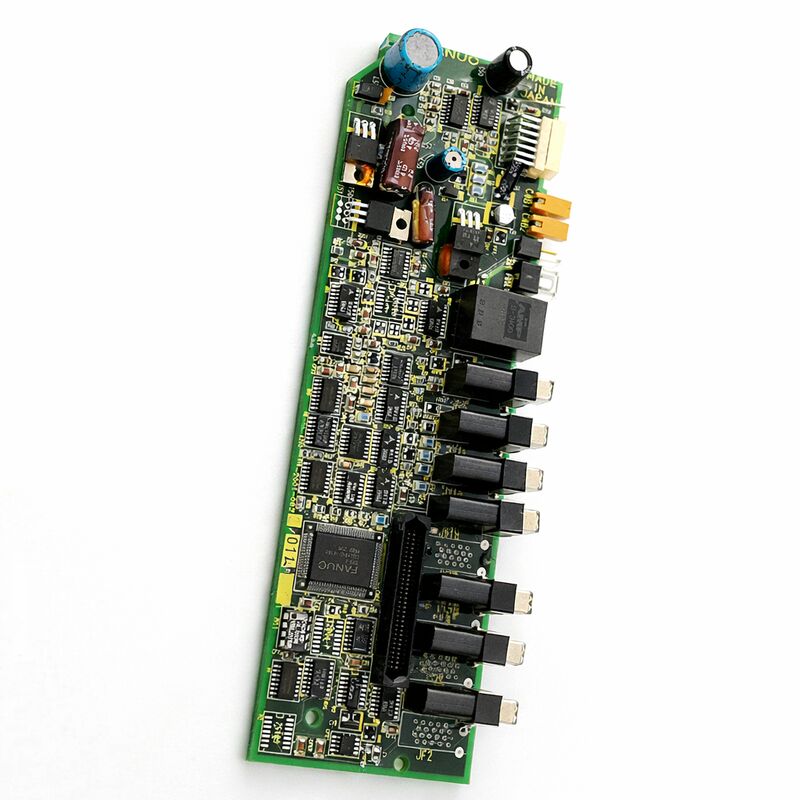

Esta placa de controle é a placa de circuito impresso montada na frente da unidade SVM: a placa que processa os comandos de servo do CNC, gerencia os loops de posição e corrente multieixo, interage com o feedback do encoder e exibe o status operacional do drive.

Na arquitetura SVM 6079, cada módulo amplificador de servo contém duas placas de circuito impresso trabalhando em conjunto.

A placa de controle — a série A20B-2001 — lida com toda a inteligência: o processamento DSP que executa os algoritmos de controle de servo, a interface de comunicação serial com o controlador CNC via cabo de fibra óptica da FANUC e os sinais de gate drive que dizem aos transistores de potência quando ligar.

A placa de potência (da série A16B-2202 ou A16B-2203) lida com o lado de alta corrente do drive, convertendo a tensão do barramento DC em corrente do motor. Juntas, essas duas placas constituem a unidade de drive completa.

Quando a placa de controle falha, o drive não consegue executar suas funções de servo, independentemente da condição da placa de potência.

O A20B-2001-0750 pertence a esta família estabelecida de placas de controle. Ele fica na face frontal do módulo SVM 6079, acessível sem remover o drive do gabinete. Em sua face frontal há um indicador de status LED de 7 segmentos — a primeira ferramenta de diagnóstico que um técnico usa quando ocorre um alarme de servo.

Este display mostra os códigos de estado operacional e os números de alarme do drive, identificando a falha sem a necessidade de equipamentos de teste adicionais.

Especificações Principais

A Arquitetura do Drive SVM Alpha

O SVM Alpha da FANUC usa um design de placa dividida que reflete os ambientes operacionais muito diferentes da eletrônica de controle e da eletrônica de potência. A seção de potência — IGBTs, conexões do barramento DC, sensores de corrente — opera em tensões de até 325V DC e lida com correntes medidas em dezenas de amperes. Esses circuitos de alta potência geram ruído de comutação e calor.

A seção de controle — o A20B-2001-0750 — opera inteiramente com fontes de alimentação lógicas de baixa tensão. Seus circuitos são sensíveis ao ruído e ao estresse térmico da seção de potência. Separar eles em duas placas distintas, com pontos de interface definidos entre elas, é uma boa prática de engenharia e uma conveniência de manutenção: permite que as duas placas sejam substituídas independentemente.

A placa de controle recebe os comandos de posição do controlador CNC através da interface serial de fibra óptica. A fibra óptica é imune à interferência eletromagnética gerada no gabinete do drive — uma razão chave pela qual a FANUC escolheu fibra óptica para o link de comunicação CNC-para-drive.

A placa de controle converte esses comandos nos sinais de gate drive PWM (modulação por largura de pulso) que controlam a comutação dos IGBTs na seção de potência.

Simultaneamente, ela processa o feedback do encoder do motor servo e executa os loops de posição, velocidade e corrente que alcançam o posicionamento preciso do eixo.

Display de Status de 7 Segmentos e Diagnóstico de Drive

O display de status LED na frente do A20B-2001-0750 é a interface de diagnóstico primária para o SVM 6079. Ele exibe um código numérico ou alfabético que identifica o estado atual do drive:

Quando o display mostra um traço (–), a energia de controle do drive está presente, mas ele está aguardando o sinal de pronto do CNC.

Isso é normal durante a fase de pré-execução antes que o CNC complete sua inicialização. Quando o display mostra "0", o drive está totalmente pronto e energizando o motor. Qualquer outro display indica uma condição de alarme específica para o código exibido.

Este display é particularmente valioso porque distingue falhas na placa de controle de falhas na placa de potência.

Falhas que se originam nos próprios circuitos da placa de controle — erros de comunicação, falhas de suprimento interno, falhas de DSP — produzem códigos de alarme específicos que diferem dos alarmes de sobrecorrente, sobretensão e proteção de transistor que tipicamente se originam na seção de potência.

A leitura precisa do código de alarme orienta a decisão de manutenção: substituição da placa de controle versus substituição da placa de potência versus uma investigação do motor externo ou da fiação.

Fusível e Componentes de Proteção

O A20B-2001-0750 possui um fusível Daito LM32 que protege os circuitos de fonte de alimentação da placa de controle.

Este fusível é acessível na face frontal da placa sem desmontagem. Se a fonte de alimentação da placa de controle foi sujeita a um transiente de tensão ou evento de sobrecorrente, o fusível LM32 é o primeiro componente a ser verificado.

Um fusível queimado pode produzir um display em branco (a placa parece morta) mesmo que os circuitos de potência do drive estejam intactos.

O fusível é substituível. Após substituir um fusível queimado, a causa raiz do evento de sobrecorrente deve ser investigada antes de restaurar a energia, pois uma falha recorrente do fusível indica uma falha no circuito que o fusível está protegendo, em vez de um evento de envelhecimento do componente.

FAQ

Q1: O módulo SVM 6079 exibe um display de 7 segmentos em branco, mas o barramento DC está confirmado como correto. Os outros drives no gabinete estão operacionais. É este o A20B-2001-0750?

Um display em branco com barramento DC confirmado e drives vizinhos operacionais é consistente com uma falha na fonte de alimentação da placa de controle.

Verifique primeiro o fusível Daito LM32 na face frontal da placa. Um fusível queimado produz exatamente este sintoma.

Se o fusível estiver intacto e o display permanecer em branco, o circuito interno da fonte de alimentação da placa de controle falhou e a placa precisa ser substituída.

Q2: O alarme do drive exibe um código de erro de comunicação de servo. O cabo de fibra óptica é testado como não danificado. O que deve ser verificado a seguir na placa de controle?

Alarmes de erro de comunicação com um cabo de fibra óptica confirmado como bom podem indicar um circuito receptor óptico degradado na placa de controle.

O receptor converte pulsos ópticos em sinais elétricos; o envelhecimento ou contaminação do conector óptico pode reduzir a força do sinal recebido abaixo do limiar que o circuito receptor requer.

Limpe a porta do conector óptico na placa com ferramentas de limpeza de fibra óptica apropriadas e teste novamente.

Se o alarme persistir, o circuito receptor da placa falhou.

Q3: Após substituir o A20B-2001-0750, o drive inicializa, mas a precisão do posicionamento do eixo degradou. Os parâmetros foram restaurados do backup. O que mais poderia explicar isso?

Precisão de posicionamento degradada após a substituição da placa com parâmetros corretos geralmente indica um problema no circuito de feedback do encoder.

A interface do encoder da nova placa de controle pode estar processando sinais ligeiramente diferente do original, especialmente se houver alguma qualidade de sinal marginal no cabo do encoder.

Verifique a blindagem do cabo do encoder e os contatos do conector.

Verifique também se os parâmetros do servo para este eixo — particularmente o ganho de velocidade e o ganho de posição — foram restaurados corretamente, pois pequenas diferenças de parâmetros podem produzir mudanças notáveis na precisão.

Q4: O drive exibe um alarme de sobretensão na desaceleração, mas este alarme é novo — o mesmo perfil de desaceleração funcionou sem falhas por anos. O A20B-2001-0750 poderia estar causando falsos alarmes de sobretensão?

O alarme de sobretensão monitora a tensão do barramento DC através de um circuito que inclui o caminho de medição de tensão da placa de controle.

Um circuito de medição de tensão degradado na placa de controle pode produzir leituras falsas de sobretensão.

Compare a leitura de tensão do barramento interno do drive (exibida na tela de diagnóstico do drive do CNC) com a tensão real do barramento medida nos terminais do barramento.

Se eles diferirem significativamente, o circuito de medição de tensão da placa de controle provavelmente está degradado.

Q5: A substituição do A20B-2001-0750 foi bem-sucedida, mas o motor produz ruído incomum em baixas velocidades que não estava presente antes. O que poderia estar acontecendo?

Ruído do motor em baixa velocidade após a substituição da placa de controle sugere um problema de ajuste do loop de corrente.

Os ganhos do regulador do loop de corrente são definidos através de parâmetros de servo, e uma incompatibilidade entre os valores dos parâmetros e as características de hardware da nova placa pode produzir ripple de corrente em baixas velocidades.

Verifique se os parâmetros de ganho do loop de corrente correspondem às especificações do motor.

Verifique também se a revisão de hardware da placa é a mesma do original — diferentes revisões de hardware dentro da mesma série de placas podem ter requisitos de configuração de ganho diferentes.
