Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-2001-0970 |

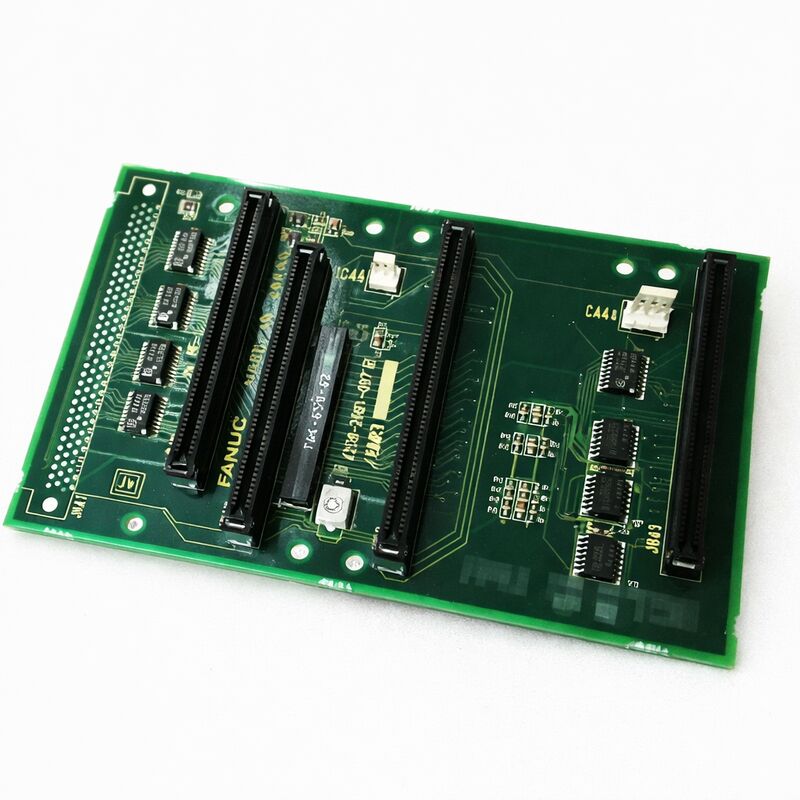

Número da Peça: A20B-2001-0970
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: Módulo de Placa de Circuito Impresso de Controle CNC
Série da Placa: A20B-2001
Aplicação:Controlador CNC FANUC e sistemas de automação industrial
O A20B-2001-0970 é uma placa de circuito impresso de controle da série A20B-2001 da FANUC — uma família de placas de controle CNC que atendem às plataformas CNC e de automação industrial da FANUC em várias gerações de máquinas-ferramenta e sistemas de produção.
A série A20B-2001 abrange placas que executam funções específicas e dedicadas dentro da arquitetura do controlador que servem: placas mestre que atuam como o backplane central e unidade de processamento para controladores CNC da série 0, várias placas de função que estendem a capacidade do controlador e placas que atendem a funções especializadas de comunicação, movimento ou interface dentro do ecossistema mais amplo do controlador FANUC.
A série A20B-2001 tem suas raízes na geração CNC FANUC série 0 — uma das famílias de controladores CNC mais bem-sucedidas comercialmente e amplamente implantadas já produzidas. Máquinas construídas em torno de controladores da série 0 permanecem em produção ativa em instalações de fabricação em todo o mundo.
As placas que mantêm esses controladores operacionais não são intercambiáveis — cada variante na família A20B-2001 atende à configuração específica do controlador para a qual foi projetada, e a aquisição do número de peça exato é o ponto de partida para qualquer estratégia de manutenção eficaz.
O A20B-2001-0970 preenche seu papel definido dentro da arquitetura do controlador que atende.
Como todas as placas da série A20B-2001, foi projetada para confiabilidade industrial — operando continuamente no ambiente de ruído elétrico de um gabinete de máquina-ferramenta, sujeita à vibração e ciclagem de temperatura de um ambiente de produção, e espera-se que funcione sem intervenção por anos a fio.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A20B-2001-0970 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | Módulo de Placa de Circuito Impresso de Controle CNC |
| Série da Placa | A20B-2001 |
| Aplicação | Controlador CNC FANUC e sistemas de automação |
| Origem | Japão |
| Temperatura de Operação | 0 – 55°C |
| Temperatura de Armazenamento | −20 – 60°C |
| Umidade | 75% UR máx. (sem condensação) |
| Condição Disponível | Novo (excedente) / Reformado / Reparado / Troca |
A série A20B-2001 é a família de placas da FANUC associada às gerações maduras e tardias da plataforma CNC série 0 — as variantes de modelo D e F que representaram a iteração mais capaz da arquitetura série 0 antes da transição para a série i.
Esses controladores alimentaram os centros de torneamento, centros de usinagem e máquinas de produção que formaram a espinha dorsal da indústria global de máquinas-ferramenta durante os anos 1990 e início dos anos 2000.
Dentro desta série, diferentes placas servem a diferentes propósitos. As placas mestre na família A20B-2001 atuam como o backplane central e processador no qual as placas periféricas — memória, eixos, I/O, PMC — se conectam.
Outras placas da série atendem a funções específicas: placas de sub-CPU para controle adicional de eixos, placas de comunicação para transferência de dados DNC e serial, e placas de controle especializadas para recursos como skip de alta velocidade e operação de buffer remoto.
Cada placa tem seu lugar na hierarquia do controlador.
O A20B-2001-0970 ocupa sua posição específica nesta hierarquia. Sua função dentro da arquitetura do controlador determina quais alarmes aparecem quando falha e quais capacidades do controlador são restauradas quando é substituído.
Identificar a área funcional do alarme é o primeiro passo para confirmar se esta placa é a fonte da falha.
As placas da série A20B-2001 são componentes legados. A FANUC concluiu a produção dessas placas à medida que a indústria transitava para gerações de controladores mais novas.
As máquinas que as contêm não são legadas no sentido de serem obsoletas — muitas representam máquinas-ferramenta de alto valor com décadas de vida produtiva restante em seus componentes mecânicos e estruturais. A eletrônica é o que requer atenção.
A cadeia de suprimentos de pós-venda para placas da série A20B-2001 suporta a manutenção através de vários canais: placas excedentes testadas de controladores desativados, placas profissionalmente reformadas com restauração em nível de componente e serviços de reparo em nível de placa que abordam falhas de componentes específicos.
Esses canais de suprimento atendem a uma extensa base instalada de máquinas série 0 em todo o mundo.
A identificação precisa do número da peça é crítica. A série A20B-2001 contém muitas variantes de placas.
A semelhança física entre as placas não indica compatibilidade funcional.
O número da peça correto deve corresponder à etiqueta exata da placa da unidade instalada. Adquirir a placa errada — mesmo uma que pareça idêntica — pode resultar em comportamento incorreto do controlador ou alarmes de compatibilidade.
A falha do A20B-2001-0970 produzirá alarmes na área funcional que ele atende dentro do controlador. O código de alarme específico — visível no display de alarme do CNC ou no painel indicador de LED do controlador — aponta para a área funcional afetada.
Uma falha da placa mestre geralmente impede a inicialização; uma falha da placa de função produz alarmes específicos da função que essa placa fornece.
Antes de atribuir um alarme a uma falha de placa, a verificação do conector é essencial.
Um conector de backplane parcialmente desconectado produz o mesmo sintoma de alarme que uma falha de placa.
Na série A20B-2001, os conectores podem se soltar ao longo de anos de ciclagem térmica e vibração.
Reconectar a placa e limpar os contatos do seu conector resolve uma fração significativa de falhas aparentes de placa sem qualquer substituição de componente.
P1: O alarme do controlador CNC aponta para a área funcional que o A20B-2001-0970 atende. Reconectar e limpar o conector não removeu o alarme. Qual é o próximo passo de diagnóstico?
Se uma placa equivalente conhecida como boa estiver disponível para teste de troca, este é o próximo passo mais definitivo.
Um teste de troca — substituindo a placa suspeita por uma unidade confirmada como boa e observando se o alarme é removido — identifica definitivamente se a falha está na placa ou nos circuitos circundantes.
Se uma placa de troca não estiver disponível, revise o procedimento de diagnóstico do manual de manutenção para o código de alarme específico.
O manual geralmente identifica pontos de teste na placa e procedimentos de medição que distinguem falhas de placa de falhas periféricas.
P2: Uma substituição A20B-2001-0970 foi obtida. Antes da instalação, existem configurações na placa que precisam corresponder ao original?
Muitas placas da série A20B-2001 possuem chaves de configuração ou jumpers que são definidos durante a instalação inicial para corresponder à configuração de hardware do controlador.
Antes de remover a placa original, fotografe ou documente todas as posições visíveis de chaves e jumpers.
Defina a placa de substituição de forma idêntica. Configurações incorretas de chaves podem produzir alarmes ou comportamento incorreto mesmo com uma placa fisicamente funcional.
P3: A máquina ficou armazenada por três anos. Ao ligar, o CNC exibe alarmes que se referem à área funcional do A20B-2001-0970. O armazenamento pode ter causado a falha da placa?
As placas normalmente não falham simplesmente por serem armazenadas em uma máquina desligada por alguns anos. O que o armazenamento prolongado causa são problemas relacionados à bateria e degradação de capacitores.
Se a bateria SRAM do controlador (geralmente na placa de memória em controladores série 0) se esgotou, a perda de parâmetros cria alarmes que podem parecer implicar várias placas.
Verifique a condição da bateria primeiro. Se a bateria estiver esgotada, restaure os parâmetros do backup antes de investigar falhas de placa.
P4: Como o A20B-2001-0970 de substituição correto pode ser verificado antes da compra para garantir que funcionará na instalação?
Verifique o número completo da peça, incluindo qualquer sufixo de revisão, na etiqueta da placa instalada. Confirme se os termos de garantia do vendedor cobrem especificamente o teste funcional em um sistema CNC FANUC série 0.
Solicite a confirmação de que a placa foi testada na configuração relevante do controlador, se possível.
Pergunte se o vendedor tem experiência com esta placa específica em aplicações de campo.
Uma placa de um fornecedor especialista respeitável com experiência de teste relevante tem muito mais probabilidade de ser adequada do que uma de um canal de excedentes geral sem verificação funcional.
P5: Várias placas no controlador série 0 estão apresentando alarmes intermitentes. É mais econômico substituir placas individuais à medida que falham ou substituir o controlador inteiro?
Múltiplos alarmes intermitentes em várias placas em um controlador envelhecido geralmente indicam envelhecimento sistêmico — capacitores eletrolíticos em todo o controlador estão perto do fim de sua vida útil simultaneamente.
Nesta situação, a substituição placa a placa é essencialmente perseguir um alvo em movimento.
Uma reforma abrangente — inspeção profissional e substituição de capacitores em todas as placas — aborda a causa raiz de forma mais eficaz do que a substituição sequencial de placas.
Se o valor produtivo da máquina justificar um investimento significativo, um retrofit CNC com hardware equivalente moderno é outra opção que elimina completamente a preocupação com a manutenção de placas legadas.
