Placa de circuito CNC
>
Número da Peça: A20B-2002-0020
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: PCB de Backplane — Interface de Rack de 3 Slots
Série da Placa: A20B-2002
Sistemas Compatíveis: FANUC Série 16 / 18 CNC e compatíveis

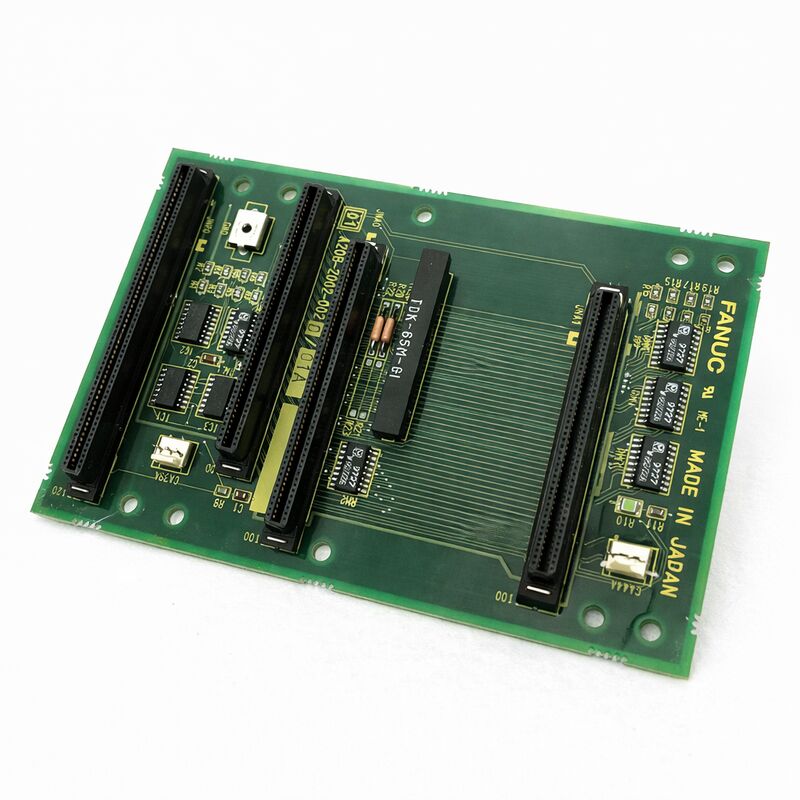

O A20B-2002-0020 é uma placa de circuito impresso (PCB) de backplane de 3 slots para sistemas CNC FANUC Série 16 e 18. É a base estrutural e elétrica do rack do controlador — a placa na qual todas as outras placas se conectam.
A placa principal da CPU, a unidade de fonte de alimentação e as placas de opção ocupam os três slots fornecidos por este backplane. Todos os sinais e conexões de energia entre essas placas passam pelo A20B-2002-0020.
As placas de backplane são facilmente negligenciadas na manutenção de CNC porque raramente falham. Elas não contêm componentes de processamento ativo — sem CPUs, sem memória, sem lógica programável. Sua função é passiva: transportar sinais e energia de uma posição de conector para outra, montar as placas ativas com segurança em seus slots e manter o alinhamento físico da montagem do rack.
Essa natureza passiva também é o motivo pelo qual as falhas são relativamente infrequentes. Mas quando elas ocorrem — devido a danos físicos, desgaste do conector ou contaminação — os efeitos são em todo o sistema. Cada placa no rack é afetada simultaneamente.
O A20B-2002-0020 é a variante específica de 3 slots na série de backplane A20B-2002 para controladores Série 16/18.
Os três slots acomodam a placa principal da CPU, a placa da fonte de alimentação e uma posição adicional para placa de opção.
Esta configuração cobre o layout padrão do sistema Série 16/18.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A20B-2002-0020 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | PCB de Backplane |
| Contagem de Slots | 3 |
| Série da Placa | A20B-2002 |
| Sistemas Compatíveis | FANUC Série 16 / 18 CNC |
| Placas Hospedadas | CPU Principal, PSU, placa de opção |
| Design | Distribuição passiva de sinal e energia |
| Origem | Japão |
| Temperatura de Operação | 0 – 55°C |
| Temperatura de Armazenamento | −20 – 60°C |
| Umidade | 75% UR máx. (sem condensação) |
| Condição Disponível | Novo (excedente) / Recondicionado / Reparado |
Um controlador CNC FANUC não é uma única placa. É uma coleção de placas montadas em um rack, cada uma desempenhando uma função específica. A placa principal da CPU lida com o cálculo de movimento. A placa da fonte de alimentação converte as tensões de entrada para os níveis regulados que as placas lógicas exigem. Placas de opção — interfaces de servo, módulos de E/S, placas de comunicação — adicionam capacidades específicas.
Essas placas se comunicam continuamente umas com as outras.
A CPU envia comandos para a interface do servo. A interface do servo retorna dados de posição. A fonte de alimentação relata o status. Toda essa comunicação viaja através das trilhas de cobre e conectores do backplane.
O backplane também distribui energia.
A placa da fonte de alimentação emite tensões reguladas para o barramento do backplane. Todas as placas que consomem essas tensões as recebem através do backplane. Essa distribuição central de energia evita que placas individuais precisem de suas próprias conexões de energia — elas se conectam ao backplane e consomem o que precisam.
O suporte físico é a terceira função.
O backplane fornece a retenção mecânica para cada placa, mantendo-a em posição e garantindo o engajamento do conector sob vibração.
As máquinas-ferramenta CNC vibram durante a operação — o processo de usinagem, a bomba de refrigeração, o transportador de cavacos e o próprio movimento da máquina contribuem.
O backplane deve manter o engajamento seguro das placas durante essa vibração pela vida útil da máquina.
A maioria das falhas de backplane se origina nas posições dos conectores — os conectores fêmea que recebem o conector de borda de cada placa. Esses conectores experimentam milhares de ciclos de inserção e remoção ao longo da vida da máquina, à medida que as placas são substituídas, inspecionadas e reinstaladas. Os contatos se desgastam.
Eles desenvolvem pontos de alta resistência que causam falhas intermitentes, ou ficam danificados e produzem falhas de conexão permanentes.
Danos físicos na própria PCB — rachaduras por impacto, danos nas trilhas por ferramentas ou corrosão por entrada de refrigerante — podem interromper os caminhos de sinal. Como o backplane roteia sinais entre todas as placas, uma trilha quebrada entre duas placas afeta o caminho de comunicação entre essas placas especificamente.
A contaminação é o outro mecanismo comum de falha.
A névoa de refrigerante no gabinete do controlador se deposita nas placas de circuito ao longo do tempo. No backplane, a contaminação entre os contatos do conector pode criar curtos-circuitos parciais ou aumentar a resistência de contato a ponto de degradação do sinal.
A substituição de um backplane requer a remoção de todas as placas do rack primeiro. As placas instaladas — CPU, PSU, placas de opção — devem ser removidas com cuidado, com seus conectores rastreados para que sejam devolvidos às posições corretas.
Após a substituição do backplane e a reinstalação das placas, confirme que cada placa está totalmente encaixada antes de ligar.
Uma placa parcialmente encaixada produz uma falha no caminho de comunicação dessa placa.
Como todas as comunicações neste backplane passam pelos conectores do A20B-2002-0020, uma placa que não está totalmente engatada gerará alarmes para os sinais que passam pelo contato defeituoso.
As mesmas considerações de software e dados que se aplicam a qualquer manutenção de controlador se aplicam aqui. Faça um backup completo de todos os dados do controlador antes de iniciar qualquer trabalho no rack do controlador.
Q1: Vários alarmes não relacionados apareceram simultaneamente após um evento de ciclo de energia. O backplane pode ser o culpado?
Múltiplos alarmes simultâneos em diferentes funções de placa são consistentes com uma falha de backplane — especificamente, um problema de distribuição de energia ou comunicação de barramento.
Uma falha em uma única placa geralmente produz alarmes relacionados apenas à função dessa placa.
Se a CPU, a PSU e a placa de opção estiverem apresentando alarmes ao mesmo tempo, o elemento comum entre elas — o backplane — é o ponto de partida lógico.
Verifique também as tensões de saída da fonte de alimentação antes de concluir que o backplane está com defeito.
Q2: Um caminho de comunicação específico entre duas placas falha intermitentemente. Todas as outras funções estão normais. Isso é um problema de backplane?
Falha intermitente entre duas placas específicas — enquanto todas as outras se comunicam corretamente — aponta para os conectores do backplane dessas duas placas especificamente, ou para a trilha que roteia sinais entre essas posições de conector.
Isso é mais específico do que uma falha geral de backplane e pode ser reparável limpando e tratando os contatos do conector afetado.
Se a falha intermitente persistir após a manutenção do conector, o backplane pode precisar ser substituído.
Q3: Refrigerante foi encontrado dentro do gabinete do controlador. Várias placas foram limpas. O backplane também deve ser inspecionado e limpo?
Sim. O backplane é montado no mesmo gabinete que as outras placas e está exposto à mesma contaminação.
Limpe cuidadosamente as posições dos conectores do backplane com um limpador de contatos seguro para eletrônicos, prestando atenção especial às áreas dos pinos do conector onde o refrigerante pode criar pontes entre contatos adjacentes.
Após a limpeza, inspecione visualmente sob ampliação antes de reinstalar quaisquer placas.
Não ligue a energia até que o backplane esteja completamente seco.
Q4: Como o A20B-2002-0020 de 3 slots difere de outras variantes de backplane A20B-2002?
A série A20B-2002 inclui backplanes com diferentes contagens de slots — variantes de 1, 2 e 3 slots — correspondendo a diferentes configurações de controlador.
O -0020 fornece especificamente três slots para a configuração padrão Série 16/18. A instalação de um backplane com uma contagem de slots diferente pode não acomodar todas as placas necessárias.
Confirme a contagem de slots do backplane existente em sua etiqueta antes de adquirir um substituto.
Q5: Após a substituição do backplane, uma placa apresenta uma falha que não existia antes. A placa foi confirmada como funcionando no backplane antigo. O que deu errado?
Uma falha que aparece em uma placa anteriormente funcional após a substituição do backplane aponta para um problema de instalação — ou a placa não está totalmente encaixada no conector do novo backplane, os contatos do conector estão danificados ou desalinhados no novo backplane, ou a placa foi danificada por descarga eletrostática durante o manuseio.
Desligue a energia, encaixe firmemente a placa afetada e teste novamente.
Se a falha persistir, inspecione a posição do conector no novo backplane quanto a danos.
