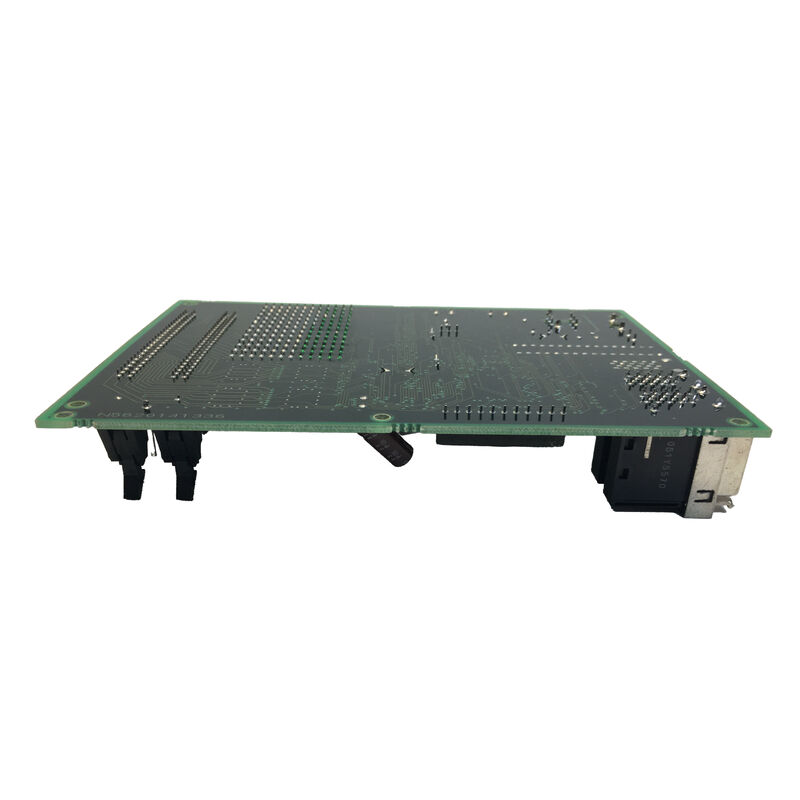

FANUC A20B-2002-0031 Usado Painel A20B20020031 A2OB-2OO2-OO31

FANUC A20B-2002-0031 | Placa de Controle do Amplificador Servo do Motor Servo da Série Alpha e— Para Drives da Série A06B-6089, Interface Tipo-B, Descontinuado, Peça de Reposição CNC Legada

Visão Geral

A FANUC A20B-2002-0031 é a placa de controle do amplificador servo para as configurações de drive SVU1-40 e relacionadas da série FANUC Alpha.

Dentro da família de placas de controle servo A20B-2002, a variante -0031 é um upgrade da -0030 (que atende aos modelos menores SVU1-12 e SVU1-20) para cobrir as configurações SVU1-40 e SVU1-80 de maior corrente — drives projetados para motores servo da série Alpha maiores, como os α12/2000 e α22/2000.

Esta placa fica na interseção do controle digital e da eletrônica de alta potência. De um lado, ela recebe comandos servo digitais do sistema CNC e processa o feedback do encoder do motor servo.

Do outro lado, ela emite sinais de acionamento de gate que controlam os transistores IPM (Intelligent Power Module) ou IGBT que, em última instância, comutam a corrente do motor. Tudo o que acontece entre a posição comandada pelo CNC e o torque real de saída do motor passa pelos circuitos lógicos desta placa.

A arquitetura SVU que a A20B-2002-0031 suporta é o formato de drive autônomo da FANUC — cada unidade SVU contém seu próprio retificador de potência, banco de capacitores do barramento DC e circuito de descarga regenerativa, tornando-a totalmente autônoma.

Isso permite que as unidades SVU sejam montadas remotamente dentro da estrutura da máquina, próximas aos seus respectivos motores servo, em vez de exigir um gabinete de drive centralizado.

A placa de controle A20B-2002-0031 permite essa operação autônoma, fornecendo toda a inteligência de controle que o drive precisa para operar independentemente, uma vez energizado e comandado pelo CNC.

Especificações Principais

Onde o -0031 se encaixa na Sequência de Placas de Controle A20B-2002

A série A20B-2002-003x de placas de controle da FANUC cobre toda a gama de amplificadores de eixo único Alpha SVU1 através de uma progressão lógica correspondente à classificação de corrente do drive:

• A20B-2002-0030: SVU1-12 (3A), SVU1-20
• A20B-2002-0031: SVU1-40, SVU1-80 (classificação de corrente mais alta)
• A20B-2002-0050: SVU1-130 (maior unidade de eixo único)

Cada revisão da placa (-0030, -0031, -0050) possui especificações de componentes ligeiramente diferentes, adaptadas aos níveis de corrente do drive que ela controla — especificamente a escala do amplificador de detecção de corrente, a capacidade de corrente de acionamento de gate para os módulos IPM maiores em drives de maior corrente e as configurações de limite de sobrecorrente armazenadas no firmware.

O -0031 não pode ser simplesmente substituído pelo -0030 em um drive de menor potência sem risco de escalonamento incorreto de corrente.

Interface Tipo-B — Como a A20B-2002-0031 Recebe Comandos

A interface Tipo-B distingue esta geração de amplificador servo FANUC tanto das unidades analógicas Tipo-A anteriores (que recebiam comandos de velocidade de ±10V) quanto das unidades digitais baseadas em FSSB posteriores (que recebem comandos seriais digitais por fibra óptica).

Na operação Tipo-B, a placa de controle de eixo do CNC emite um sinal PWM — uma onda quadrada com uma frequência de portadora fixa e ciclo de trabalho proporcional à velocidade comandada. A placa de controle no SVU desmodula este sinal PWM para extrair o comando de velocidade, e então aciona o loop de controle de corrente do motor com base nesta referência.

A interface Tipo-B é encontrada nos sistemas CNC FANUC Series 0C, 15A/B, 16A/B, 18A e 21TA — uma geração que abrange a maior parte da década de 1990 na fabricação de máquinas-ferramenta. Máquinas equipadas com essas gerações de CNC e drives Alpha SVU continuam operando em ambientes de produção em todo o mundo, tornando a A20B-2002-0031 um componente de manutenção relevante, apesar de seu status descontinuado.

Firmware e Correspondência de Parâmetros do Motor

A placa de controle A20B-2002-0031 contém firmware que implementa o algoritmo de controle do motor servo. Dentro deste firmware, um conjunto de parâmetros do motor define os ganhos do loop de controle, o limite de corrente e o modelo elétrico do motor (resistência, indutância, constante de força contra-eletromotriz). Esses parâmetros devem corresponder ao motor servo específico conectado ao drive.

A FANUC carrega esses parâmetros no drive durante a configuração de fábrica da unidade de drive A06B-6089.

Quando uma A20B-2002-0031 de substituição é instalada, os parâmetros do motor que foram armazenados no firmware da placa original devem ser restaurados.

A interface de entrada de parâmetros do painel frontal do SVU (acessada através dos quatro botões: MODE, UP, DOWN, DATA SET) permite a entrada manual de parâmetros consultando o manual de manutenção do SVU (B-65195EN).

Alternativamente, se a placa original estiver fisicamente danificada, mas o chip NV-RAM estiver intacto, o chip pode ser transferido para a placa de substituição para preservar o conjunto de parâmetros original.

FAQ

Q1: Como o SVU1-40 (A06B-6089-H104) é identificado como utilizando o A20B-2002-0031 em vez do -0030?

A folha de especificações do drive e o manual de manutenção da série FANUC Alpha (B-65195EN) listam explicitamente a especificação da placa para cada modelo SVU. Os H101 (SVU1-12) e H102 (SVU1-20) usam a placa -0030.

O H104 (SVU1-40) usa o -0031 em combinação com a placa de fiação -0040.

A placa de identificação do drive confirma a especificação do pedido (A06B-6089-HXXX), que identifica unicamente o conteúdo da placa. Nunca substitua um -0030 por um -0031 ou vice-versa sem confirmar a compatibilidade de corrente e parâmetros.

Q2: O SVU1-40 exibe um alarme DCSW (falha do circuito de descarga regenerativa). Isso é provavelmente uma falha da placa de controle?

O alarme DCSW monitora o circuito de descarga regenerativa integrado do SVU. No SVU1-40, que usa uma unidade de descarga regenerativa externa separada (A06B-6089-H500 ou similar) em vez de um resistor integrado, o alarme pode indicar: um termostato em circuito aberto no conjunto do resistor externo, uma conexão falha no circuito de monitoramento do termostato na placa de controle, ou um resistor regenerativo genuinamente sobrecarregado.

A placa de controle é o elemento de relatório, mas raramente a causa raiz do DCSW. Verifique a unidade de descarga externa e sua conexão com o drive antes de suspeitar da placa de controle.

Q3: O A20B-2002-0031 de um SVU1-80 em funcionamento pode ser usado para reparar um SVU1-40 com defeito?

O -0031 é a placa especificada tanto para o SVU1-40 (H104) quanto para o SVU1-80 (H105). No entanto, a placa de fiação difere: H104 usa A20B-2002-0040 e H105 usa A20B-2002-0041.

Se a placa de controle for o único componente com defeito, e as placas de fiação forem diferentes entre os dois modelos de drive, uma substituição de placa de controle entre modelos requer a verificação de que o conjunto de parâmetros de firmware armazenado na NV-RAM da placa é apropriado para o motor e a configuração do drive de destino.

Se a NV-RAM contiver os parâmetros corretos para o motor do novo drive, a substituição é viável.

Q4: Quais são os modos de falha típicos do A20B-2002-0031 em drives SVU de longa duração?

A falha mais comum relacionada à idade é a degradação de capacitores eletrolíticos nas linhas de alimentação internas da placa — capacitores na faixa de 10–100µF nas fontes de alimentação ±15V e +5V da placa de controle perdem capacitância e aumentam a ESR após 10–15 anos de operação contínua.

Isso se manifesta como comportamento servo instável ou oscilatório antes de progredir para falha completa.

O segundo modo comum é a corrupção de dados da NV-RAM — o chip NV-RAM que armazena os parâmetros do motor pode falhar, fazendo com que o drive inicialize com parâmetros incorretos ou zero, produzindo alarmes servo imediatos. Danos ESD nos circuitos receptores de sinal de comando são o modo de falha mais comum acionado por eventos.

Q5: Que informações são necessárias antes de enviar um A20B-2002-0031 com defeito para um centro de reparo?

Forneça: a especificação completa do pedido do drive SVU (A06B-6089-HXXX), o tipo de motor servo conectado ao drive (A06B-XXXX-BXXX da placa de identificação do motor), a série e o modelo do CNC (Series 0C, 16B, 18A, etc.), o(s) código(s) de alarme exibido(s) no indicador LED do SVU no momento da falha, e se a falha foi súbita (acionada por evento, como após uma colisão ou surto de energia) ou gradual (aumento da frequência de alarmes ao longo de semanas ou meses).

Essas informações permitem que o centro de reparo reproduza a condição de falha e confirme que o reparo é totalmente eficaz antes do retorno.
