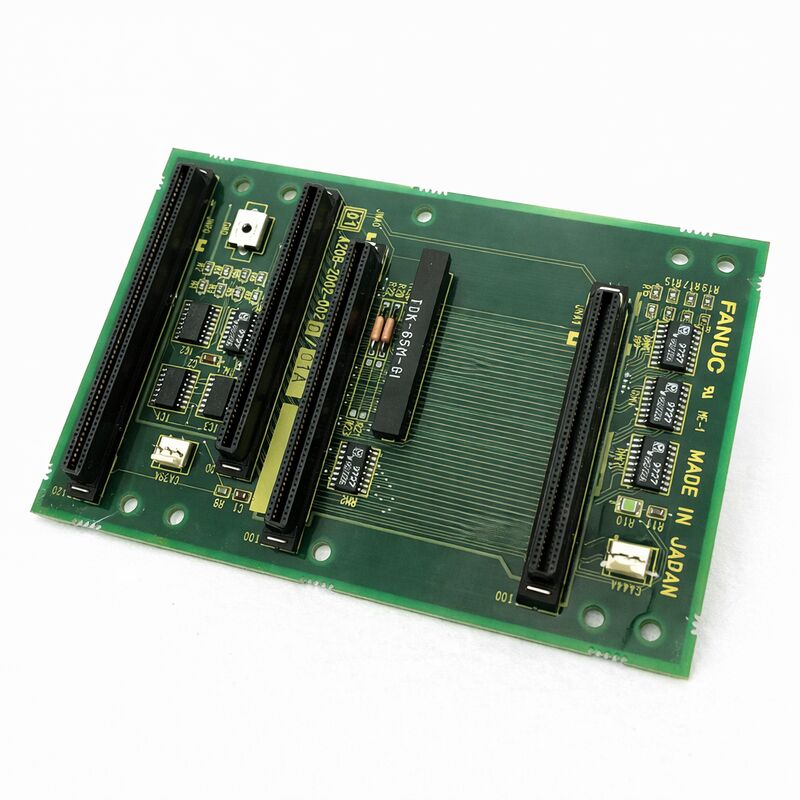

FANUC A20B-2002-0033 Usado Painel A20B20020033 A2OB-2OO2-OO33

FANUC A20B-2002-0033 | Placa de Controle do Amplificador Servo de Eixo Duplo da Série Alpha — Série A06B-6089-H20x, Interface PWM Tipo-B, Peça de Reposição Descontinuada para CNC Legado, Origem Japão

Visão Geral

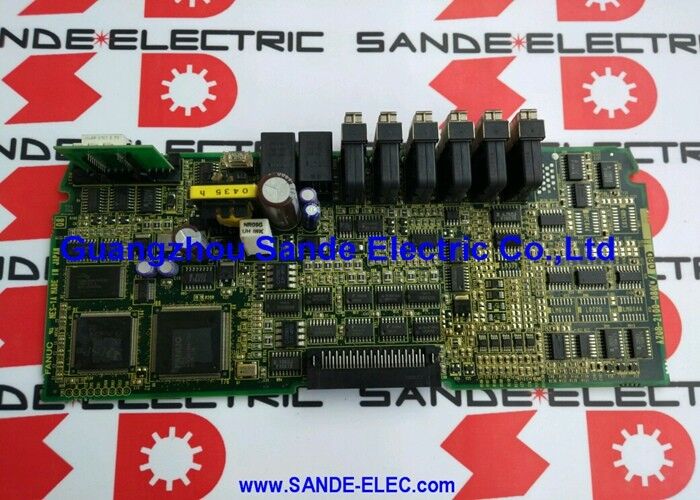

A FANUC A20B-2002-0033 é a placa de controle para as unidades de amplificador servo de eixo duplo SVU2 da série Alpha da FANUC. Onde a série SVU1 (usando as placas de controle A20B-2002-0030 e -0031) aciona um único eixo de servo motor por unidade, a SVU2 aciona dois eixos independentes a partir de um único gabinete físico — compartilhando uma entrada de energia CA, um conjunto de retificador/barramento CC e um conjunto de eletrônicos de controle, enquanto mantém loops de controle servo totalmente independentes para cada eixo.

A A20B-2002-0033 é a placa que torna essa inteligência de eixo duplo possível.

Essa arquitetura é eficiente em máquinas onde dois eixos operam em proximidade física próxima ou compartilham ambientes mecânicos semelhantes.

Uma aplicação típica seriam os eixos X e Z de um torno CNC (ambos montados dentro da fundição principal da máquina), ou os eixos X e Y de um pequeno centro de usinagem, onde a operação de duas unidades SVU1 separadas ocuparia o dobro do espaço do gabinete e exigiria o dobro da fiação de energia CA sem vantagem funcional.

A SVU2 combina ambos os eixos em um pacote mais compacto do que duas unidades SVU1, com uma seção de energia compartilhada que reduz o custo e a complexidade de instalação.

A placa de controle A20B-2002-0033 gerencia a lógica para ambos os eixos — dois conjuntos independentes de circuitos demoduladores PWM (um por eixo), dois processadores de controle servo (ou um processador compartilhando tempo entre duas tarefas de controle de eixo), dois conjuntos de receptores de feedback do encoder, dois estágios de saída de acionamento de gate e duas linhas de saída de alarme independentes.

O comportamento de cada eixo — velocidade, posição, limite de corrente, controle regenerativo, bateria do encoder absoluto — é gerenciado inteiramente por esta única placa, o que explica tanto sua complexidade quanto sua importância crítica para a máquina: uma falha em uma única placa desabilita simultaneamente ambos os eixos que ela controla.

Especificações Principais

Gama de Drives SVU2 — Entendendo os Códigos de Modelo H20x

As unidades de eixo duplo SVU2 na gama A06B-6089-H20x são identificadas por duas classificações de corrente na designação do modelo, correspondendo às capacidades de corrente dos eixos L e M:

SVU2-12/12 (H201): 3A em ambos os eixos L e M — a menor configuração de eixo duplo, adequada para motores servo compactos. SVU2-12/20 (H202): 3A em L, corrente mais alta em M — uma configuração assimétrica para máquinas onde um eixo aciona uma carga mais pesada. SVU2-20/20 (H203): Ambos os eixos no próximo nível de corrente — comumente encontrado em eixos de tornos e centros de usinagem de gama média.

SVU2-12/40 (H204), SVU2-20/40 (H205), SVU2-40/40 (H206): Aumento progressivo na classificação de corrente do eixo M ou de ambos os eixos — o H206 (40A/40A) é a configuração de eixo duplo simétrica de maior potência na família SVU2.

SVU2-40/80 (H207) a SVU2-20/80 (H210): Variantes de eixo M de alta potência para máquinas onde um eixo aciona motores servo substancialmente maiores.

A placa de controle A20B-2002-0033 é especificada para várias variantes em toda essa gama.

A placa de fiação que se emparelha com a placa de controle varia por variante (A20B-2002-0060 a A20B-2002-0069), com cada placa de fiação fornecendo a escala de detecção de corrente e a interface de energia apropriadas para a classificação de corrente desse modelo de drive.

A placa de controle A20B-2002-0033 em si gerencia a lógica de controle comum; a placa de fiação gerencia os circuitos analógicos específicos do nível de corrente.

Controle Simultâneo de Eixo Duplo — Como Funciona

Operar dois eixos servo a partir de uma única placa de controle requer atenção cuidadosa ao tempo computacional.

O processador da placa de controle deve completar ambos os loops de controle de eixo — ler o encoder do eixo L, calcular o erro do eixo L, calcular a corrente do eixo L, emitir o PWM do eixo L, e então repetir para o eixo M — dentro das restrições do período PWM.

Em frequências PWM servo típicas (4–8kHz), o processador tem 125–250µs por ciclo completo para executar ambos os loops.

A arquitetura de controle servo da FANUC gerencia isso através de uma combinação de recursos DSP (Processador Digital de Sinal) dedicados alocados ao loop de corrente interno de cada eixo, com os loops externos de velocidade e posição executando em uma taxa menor que ainda satisfaz os requisitos de largura de banda do sistema servo.

A complexidade aparente é gerenciada pelo firmware da FANUC, que o engenheiro de manutenção só encontra quando uma incompatibilidade de versão de firmware causa comportamento servo inesperado durante a substituição da placa.

Quando uma Placa de Eixo Duplo Falha — Reconhecendo o Padrão de Sintoma

Como a A20B-2002-0033 controla dois eixos, seu padrão de falha difere de uma falha de componente de eixo único.

O sintoma definidor de uma falha na placa de controle em uma unidade de eixo duplo é o aparecimento simultâneo de alarmes servo em ambos os eixos L e M — alarmes que compartilham o mesmo timestamp e a mesma categoria de código de alarme.

Alarmes de eixo único (por exemplo, apenas erro do encoder do eixo L, ou apenas sobrecorrente do eixo M, enquanto o outro eixo opera normalmente) apontam para o motor, cabo, encoder ou estágio de potência do eixo afetado — não para a placa de controle compartilhada.

A placa de controle falha de uma maneira que afeta ambos os eixos simultaneamente. Se um eixo está em alarme e o outro está saudável, procure primeiro no hardware do eixo individual antes de suspeitar da placa de controle.

A exceção a esta regra é uma falha de firmware ou NV-RAM na placa de controle que afeta apenas o conjunto de parâmetros de um eixo — neste caso, um eixo pode alarmar com códigos relacionados a parâmetros enquanto o outro parece normal.

Este modo de falha geralmente se apresenta como um eixo que sempre alarma na inicialização com um código de alarme do tipo parâmetro, mesmo após um ciclo de energia.

FAQ

Q1: Se um eixo da SVU2 falhou e o outro está funcionando, todo o drive precisa ser substituído?

Não necessariamente. Se a falha estiver na placa de controle (A20B-2002-0033), a substituição da placa restaura ambos os eixos. Se a falha estiver no estágio de potência de um eixo (IPM ou IGBT, placa de fiação) enquanto a placa de controle e o estágio de potência do outro eixo estão saudáveis, o reparo em nível de placa visando apenas os componentes de potência defeituosos é viável.

Os drives SVU2 são rotineiramente reparados neste nível de desmontagem por centros de reparo especializados da FANUC.

No entanto, se o drive estiver fisicamente danificado (trilhas da placa queimadas, módulo de potência falhado com carbonização), o caminho prático é uma troca completa do drive em vez de reparo em nível de componente.

Q2: Os parâmetros da A20B-2002-0033 podem ser reprogramados se os dados da NV-RAM forem perdidos?

Sim. Os parâmetros do motor são tabelados no manual de manutenção da série FANUC Alpha (B-65195EN) para cada tipo de motor.

Com o número do tipo de motor conhecido na placa de identificação do motor, o conjunto completo de parâmetros para cada eixo (tipicamente 20–40 parâmetros por eixo) pode ser inserido manualmente através dos botões do painel frontal da SVU2 (MODE, UP, DOWN, DATA SET). O procedimento é o mesmo que para unidades SVU1, mas deve ser realizado duas vezes — uma vez para o conjunto de parâmetros do eixo L e uma vez para o conjunto de parâmetros do eixo M.

O seletor de eixo no painel frontal do drive alterna entre os modos de entrada de parâmetros L e M.

Q3: Uma placa de controle SVU1 (A20B-2002-0030 ou -0031) pode substituir a A20B-2002-0033 em uma unidade de eixo duplo?

Não. As placas de controle SVU1 (-0030, -0031) possuem circuitos e pinagens de conectores para apenas um eixo. A placa de controle SVU2 (-0033) possui circuitos e conectores para dois eixos independentes — é uma placa fisicamente e eletricamente diferente.

Mesmo que o espaçamento dos conectores fosse semelhante, a instalação de uma placa SVU1 em um drive SVU2 deixaria o feedback do encoder do eixo M, o acionamento de gate do eixo M e os circuitos de alarme do eixo M desconectados. O resultado seria uma falha imediata do eixo M e potencial dano ao hardware.

Apenas a especificação correta da placa de controle SVU2 deve ser instalada nos drives SVU2.

Q4: O drive SVU2 está exibindo o código de alarme 8 (alarme IPM) em ambos os eixos simultaneamente. Isso confirma que a placa de controle falhou?

Não necessariamente. Alarmes IPM em ambos os eixos simultaneamente geralmente indicam um problema de fonte de alimentação — subtensão do barramento CC, falha no circuito de carga ou perda de fase de entrada CA — em vez de uma falha na placa de controle.

O circuito de monitoramento IPM da placa de controle detecta e relata o sinal de proteção gerado internamente pelo IPM; se o próprio IPM estiver acionando a proteção devido a subtensão, os IPMs dos eixos L e M serão acionados simultaneamente, gerando a aparência de um alarme de eixo duplo.

Verifique a tensão de entrada CA (todas as três fases), a tensão do barramento CC e a condição do resistor de carga antes de concluir que a placa de controle falhou.

Q5: Que documentação deve ser reunida antes que uma A20B-2002-0033 de substituição seja instalada em uma máquina de produção?

Reúna: os tipos de motor de ambos os eixos das placas de identificação dos motores (A06B-XXXX-BXXX), os conjuntos completos de parâmetros para os eixos L e M lidos do drive em funcionamento (se o drive original ainda estiver parcialmente funcional), a especificação de pedido do drive SVU2 (A06B-6089-HXXX), a série do CNC e o tipo de interface (Série 0C, 16B, etc.) e os códigos de alarme que levaram à substituição da placa.

Se a NV-RAM do drive estiver intacta (o drive estava funcionando antes de uma falha de componente da placa de controle), planeje transferir o chip de NV-RAM para a placa de substituição para evitar a reentrada manual de parâmetros.
