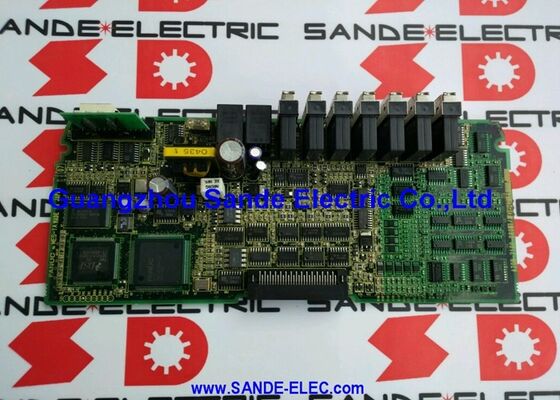

FANUC A20B-2002-0210 BUS SERIAL de alta velocidade placa de interface A20B20020210 A2OB-2OO2-O21O

FANUC A20B-2002-0210 | Placa de Interface Power C / HSSB — Placa de Comunicação CNC-para-PC de Barramento Serial de Alta Velocidade, Série A20B-2002, Origem Japão

Visão Geral

A FANUC A20B-2002-0210 é a placa de interface HSSB (High-Speed Serial Bus) — o hardware que torna possíveis as arquiteturas "Power C" e Open CNC da FANUC. Para entender por que esta placa é importante, é útil entender o que o HSSB foi projetado para fazer.

Em meados para o final da década de 1990, a FANUC reconheceu que os fabricantes de máquinas-ferramenta e os usuários finais queriam cada vez mais integrar a capacidade de computação de PC padrão ao lado do controle em tempo real do CNC — para interfaces de operador personalizadas, streaming de programas DNC de servidores de chão de fábrica, coleta de dados de produção, gerenciamento de vida útil de ferramentas e integração de processos.

O desafio era que os barramentos de expansão de PC padrão (ISA, PCI) não conseguiam atender aos requisitos de latência em tempo real da troca de dados do CNC, e as portas seriais padrão (RS-232) eram muito lentas para transferências de programas grandes. A resposta da FANUC foi o HSSB — um barramento serial proprietário projetado especificamente para comunicação determinística de alta largura de banda entre um CNC FANUC e um PC co-localizado.

O A20B-2002-0210 é o hardware do lado do CNC dessa conexão HSSB. Ele é instalado no backplane do sistema CNC (ou em um slot dedicado em um conjunto de placas de interface FANUC) e gerencia o protocolo do barramento serial no lado do CNC do link.

O lado do PC é atendido por uma placa de interface HSSB complementar (geralmente uma placa ISA ou PCI instalada no PC) — juntas, as duas placas criam um canal de comunicação dedicado entre o ambiente de processamento em tempo real do CNC e o sistema operacional de propósito geral do PC.

Especificações Principais

HSSB — O que é e por que era necessário

O High-Speed Serial Bus foi a solução da FANUC para a lacuna de integração entre o processamento CNC em tempo real e as aplicações de operador baseadas em PC.

Ao contrário dos métodos de comunicação CNC padrão (RS-232 a 9.6–38.4kbps, ou cartão de memória PCMCIA para transferência de programas), o HSSB forneceu:

Latência determinística: O protocolo HSSB garante que os dados de status do CNC (posição da máquina, velocidade do fuso, alarmes, contador de programas) sejam transmitidos para o PC dentro de um tempo limitado — crítico para aplicações de interface de operador personalizadas que devem exibir o estado da máquina em tempo real sem atraso perceptível.

Alta largura de banda: O HSSB opera em velocidades ordens de magnitude maiores que o RS-232, permitindo que grandes programas CNC sejam transferidos de um servidor DNC para a memória de programas do CNC em segundos, em vez de minutos.

Dados bidirecionais em tempo real: Não apenas transferência de programas — o HSSB permite que a aplicação do PC leia e escreva parâmetros do CNC, sinais PMC e status da máquina em tempo quase real, permitindo aplicações sofisticadas de monitoramento de processo, controle adaptativo e coleta de dados da máquina.

Software integrado: A FANUC forneceu uma biblioteca de software (a API HSSB FANUC) para o lado do PC, permitindo que os fabricantes de máquinas-ferramenta e integradores de sistemas escrevessem aplicações personalizadas em C ou C++ que se comunicavam diretamente com o CNC através da conexão HSSB.

Arquitetura Power C — Contexto de Integração

A designação "Power C" na descrição do A20B-2002-0210 identifica um conceito específico de integração de sistema FANUC onde o hardware CNC (com o A20B-2002-0210 instalado) opera ao lado de um PC dedicado (geralmente um computador industrial montado no mesmo gabinete ou adjacente) executando o software Open CNC da FANUC. Nesta configuração:

O CNC FANUC lida com todas as funções em tempo real — interpolação, controle de servo via FSSB, execução de ladder PMC e gerenciamento de I/O da máquina — no nível de hardware, com as garantias de desempenho em tempo real que isso exige.

O PC conectado lida com funções não em tempo real, mas computacionalmente intensivas — a interface gráfica do operador com exibição de trajetória, o servidor de programas DNC (streaming de programas grandes de uma rede de fábrica para o CNC), o sistema de registro de dados da máquina e qualquer aplicação personalizada do fabricante da máquina que exija um sistema operacional completo (Windows, tipicamente) em vez do ambiente limitado disponível na própria interface do operador do CNC.

O A20B-2002-0210 é o hardware físico que torna essa arquitetura paralela possível — é o link de comunicação sempre ativo que garante que os dois ambientes de processamento permaneçam em sincronia.

Modos de Falha e Sintomas

Quando o A20B-2002-0210 falha, os sintomas são específicos do link de comunicação HSSB:

O software do PC perde a conexão com o CNC: A aplicação Open CNC ou Power C no PC exibe uma mensagem de "conexão CNC perdida" ou "erro HSSB", mesmo que o próprio CNC continue operando normalmente através de seu próprio painel de operador.

A transferência de programas DNC falha: Programas que foram anteriormente transferidos do PC para o CNC via HSSB não podem mais ser enviados — o CNC não mostra atividade DNC ou gera um erro de comunicação.

A exibição de dados em tempo real congela: A exibição da posição do eixo, o indicador de velocidade do fuso e a exibição de alarmes da interface do operador do PC param de atualizar — o fluxo de dados HSSB do CNC para o PC foi interrompido.

Conexão intermitente: Mais comum do que falha total, o A20B-2002-0210 se apresenta como quedas intermitentes de conexão, especialmente após o gabinete ter funcionado por várias horas (sugerindo uma falha de componente relacionada à temperatura que ocorre apenas quando a placa atinge a temperatura de operação).

FAQ

P1: O HSSB FANUC (A20B-2002-0210) pode ser usado com PCs modernos executando Windows 10 ou posterior?

A interface HSSB requer a placa HSSB complementar do lado do PC (uma placa ISA ou PCI separada) e a biblioteca de software HSSB da FANUC. PCs modernos geralmente não possuem slots ISA, e as placas HSSB PCI podem não ter drivers compatíveis com Windows 10/11. A maioria dos sistemas FANUC baseados em HSSB encontrados hoje está executando PCs industriais mais antigos com sistemas operacionais Windows XP ou anteriores — substituir o PC em um sistema HSSB é um projeto de engenharia significativo que pode exigir suporte da FANUC para identificar uma opção de interface de PC compatível da geração atual (alternativas baseadas em Ethernet para HSSB existem em gerações mais recentes de CNCs FANUC).

P2: O A20B-2002-0210 é o mesmo que as placas HSSB padrão (A20B-8001-0290, A20B-8001-0581)?

Não. As placas HSSB da série A20B-8001-0XXX e o A20B-2002-0210 podem servir a funções semelhantes (comunicação serial CNC-para-PC), mas são gerações e configurações de hardware diferentes dentro da linha de produtos da FANUC.

A série A20B-8001 tende a ser a placa do lado do PC com barramento ISA, enquanto o A20B-2002-0210 é identificado como uma placa de interface Power C / HSSB no lado do CNC. Confirme o número da peça específico necessário na documentação do sistema ou na etiqueta da placa instalada antes de solicitar uma substituição.

P3: O CNC pode continuar operando para usinagem se o A20B-2002-0210 falhar?

Sim, na maioria das configurações. O link HSSB atende às funções de integração do PC (interface do operador, DNC, coleta de dados) — as funções centrais em tempo real do CNC (controle de servo, ladder PMC, I/O da máquina) são tratadas pela placa de CPU principal e pelo hardware de controle de servo, que operam independentemente do HSSB.

Se o A20B-2002-0210 falhar, o PC perde a conexão com o CNC, mas a máquina geralmente pode continuar executando programas já carregados na memória do CNC usando o painel MDI/operador do próprio CNC.

O streaming DNC de novos programas do PC para o CNC ficaria indisponível até que a placa HSSB seja substituída.

P4: Quais são as causas mais comuns de falha do A20B-2002-0210 em sistemas instalados?

A degradação de capacitores eletrolíticos na seção de fonte de alimentação da placa é o modo de falha mais comum relacionado à idade — os ICs da interface serial de alta velocidade requerem tensões de alimentação CC limpas e estáveis, e mesmo aumentos modestos na ESR dos capacitores podem causar problemas de integridade do sinal no link HSSB.

Os componentes transmissores/receptores ópticos HSSB (se a placa usar fibra óptica para o link HSSB) podem se degradar com o tempo, reduzindo a potência óptica de saída e eventualmente causando erros de comunicação em condições marginais.

Danos por ESD durante a manutenção do PC (se o PC e o gabinete do CNC estiverem conectados e um for aberto descuidadamente) é uma causa comum de eventos.

P5: É necessário backup dos dados do CNC antes de substituir o A20B-2002-0210?

O A20B-2002-0210 é uma placa de interface — ela não armazena dados do usuário do CNC (parâmetros, programas, offsets). Substituí-la não afeta nenhum dado armazenado nos módulos SRAM ou FROM do CNC.

No entanto, se a configuração do software do PC incluir configurações específicas de HSSB (número do canal CNC, endereço de comunicação ou similar), essas configurações na aplicação do PC podem precisar ser verificadas ou reconfiguradas após a substituição do hardware.

O lado do CNC não requer restauração de dados após a substituição de uma placa HSSB.
