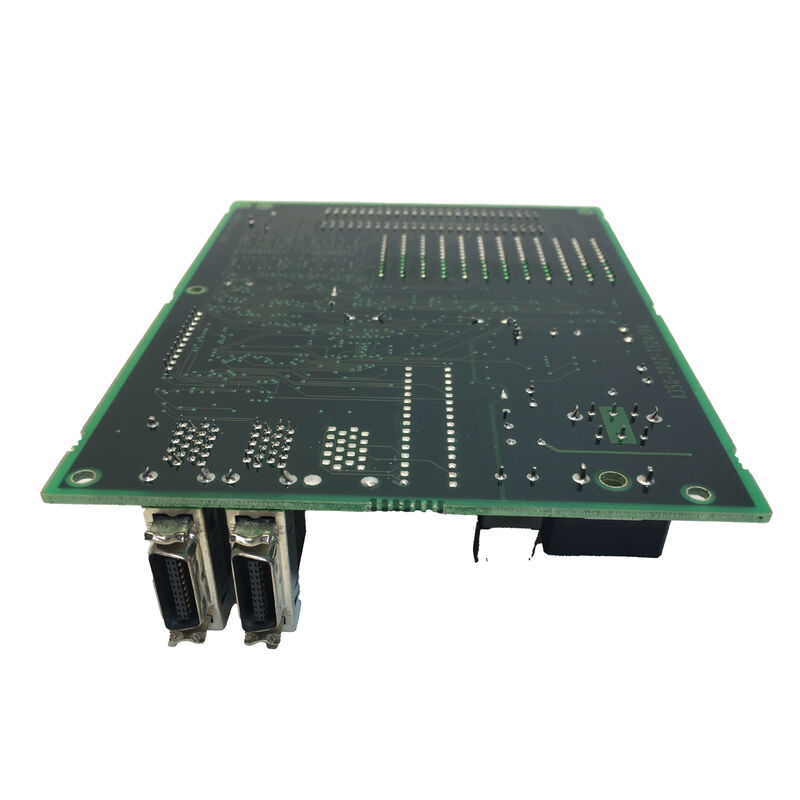

FANUC A20B-2002-0260

Resumo

OFANUC A20B-2002-0260Pertence à família de placas de circuito impresso A20B-2002 ­ uma das séries de PCB mais utilizadas pela FANUC nas suas linhas de produtos de controladores CNC, servoamplificadores e interfaces de operador.

A série A20B-2002 abrangeu historicamente uma ampla gama de placas funcionais na arquitetura do sistema da FANUC:de interconexões de plano traseiro e placas de entrada/saída do painel do operador a controles de servoamplificadores e placas de interface de comunicação de alta velocidade.

Cada sufixo na numeração A20B-2002-XXXX corresponde a uma função específica e à geração do sistema-alvo.

A família A20B-2002 foi concebida durante um período em que a arquitetura CNC da FANUC estava a evoluir rapidamente ∙ a transição do controlo analógico para o servo digital,a introdução de servo-buses FSSB de fibra óptica, e a crescente integração de interfaces de operador baseadas em PC levou a um portfólio crescente de variantes de PCB A20B-2002.

Esta família representa, portanto, uma das linhas de placas FANUC mais diversas do ponto de vista técnico, desempenhando funções críticas em sistemas que continuam a funcionar em instalações de fabrico em todo o mundo.

Como uma placa genuína fabricada pela FANUC no Japão, a placa A20B-2002-0260 foi concebida e fabricada de acordo com os padrões de qualidade industriais da FANUCsolda de componentes SMT de alta fiabilidade, e revestimentos conformes, se for caso disso, para resistir à humidade e à contaminação atmosférica presentes em ambientes típicos de máquinas-ferramenta.

O fator de forma compacto da placa é consistente com a filosofia de design plug-in da série A20B-2002, permitindo a instalação e remoção sem perturbar as placas adjacentes no rack de controle CNC.

Contexto da série A20B-2002

A família de placas A20B-2002 insere-se na maior arquitetura de numeração A20B da FANUC,que abrange todo o portfólio de produtos da FANUC desde o hardware CNC do início dos anos 80 até os sistemas de robôs e CNC da década de 2000.

Dentro da subsérie A20B-2002, as variantes vizinhas servem funções bem documentadas em toda a gama de produtos da FANUC:painéis de interface de entrada/saída do operador que gerem a troca de sinais entre os botões da máquina e o PMC CNC, PCBs de controle de servoamplificadores que geram sinais de gate PWM para etapas de acionamento IGBT e placas de interface de comunicação de alta velocidade que permitem a transferência de dados em série CNC-PC.

O sufixo -0260 posiciona esta placa dentro de uma geração de variantes A20B-2002 que abordavam os requisitos crescentes de conectividade e I / O de sistemas CNC da era de fabricação dos anos 90.

FANUC's engineering approach during this period consistently prioritised backward compatibility within product generations while extending functional capability — a philosophy reflected in the A20B-2002 series' modular, design de conectores.

Características essenciais

Normas de qualidade dos PCB industriais

As normas de fabrico da FANUC para a família de placas A20B-2002 refletem os requisitos da operação CNC industrial 24 horas por dia, 7 dias por semana.Máquinas-ferramentas que executam comandos FANUC operam geralmente em dois ou três turnos sem desligamento, colocando demandas térmicas e elétricas sustentadas nos componentes do PCB do gabinete CNC.

A placa A20B-2002-0260, fabricada pela FANUC, foi concebida para suportar as seguintes condições:tolerância à humidade para ambientes industriais não condensantes, e imunidade EMI adequada para a proximidade do ruído de comutação do servo e dos cabos de motor de alta corrente.

A selecção dos componentes nas placas da série A20B-2002 segue o padrão da FANUC de favorecer ICs de qualidade industrial com grandes faixas de temperatura de funcionamento,e condensadores eletrolíticos classificados para as condições térmicas no interior dos gabinetes CNC.

O substrato de PCB é de várias camadas, com planos de potência internos para distribuição estável de tensão e camadas de sinal de impedância controlada para sinais digitais de alta velocidade.

Contratação pública e verificação da compatibilidade

Quando se procure qualquer placa A20B-2002-XXXX para substituição, é essencial confirmar o número exacto da peça, incluindo o sufixo completo de quatro dígitos e qualquer marcação de revisão do firmware no rótulo da placa.

Duas placas A20B-2002 com números de sufixos diferentes podem parecer fisicamente semelhantes (mesmo fator de forma, layout de conectores semelhante), mas desempenham funções inteiramente diferentes em diferentes sistemas CNC.

O manual de manutenção do sistema de acolhimento identifica de forma inequívoca a placa específica e a sua posição de ranhuras; esta deve ser sempre a referência primária na aquisição de um substituto.

Perguntas frequentes

P1: Como é identificado o quadro de substituição A20B-2002-0260 correto quando o quadro original está danificado demais para ler o rótulo?

O manual de manutenção do sistema CNC ou do robô de acolhimento contém uma lista de peças que identifica cada placa pela sua posição de ranhuras ou por baía do módulo este é o ponto de referência definitivo.A documentação do fabricante da máquina-ferramenta e a tela de configuração do sistema CNC também podem identificar placas de opção instaladas.

Se o manual não estiver disponível,Um engenheiro de serviço ou um centro de reparação especializado da FANUC pode identificar a placa a partir dos conectores do arnês de fiação do sistema e da configuração conhecida do controlador CNC ou do robô.

P2: O A20B-2002-0260 é reparável ou deve ser substituído imediatamente?

A reparação a nível dos componentes é possível através de centros de reparação especializados da FANUC, equipados com equipamentos de ensaio adequados.degradação do condensador eletrolítico relacionada com a idade, falhas de IC isoladas de eventos ESD e pinos de conector danificados são todos reparáveis a nível de componentes.

Os danos físicos de PCB por incêndio elétrico, curto-circuito de corrente contínua ou entrada de umidade podem tornar a placa irreparável economicamente.

Uma avaliação especializada no momento da recepção do quadro determinará o caminho adequado ∙ reparação, troca ou substituição.

P3: O A20B-2002-0260 armazena dados específicos da máquina que devem ser salvos antes da remoção?

A maioria das placas de interface e de E/S da série A20B-2002 não possuem estatuto, não transportam dados de usuário, parâmetros,ou armazenamento de programas, e pode ser substituído sem backup de dados.

Se a placa servir uma função que envolva dados de configuração armazenados (tais como endereçamento de nó de bus de campo ou parâmetros de comunicação), esses dados devem ser registrados antes de serem removidos.A confirmação da função da placa no manual de manutenção do sistema host irá esclarecer se é necessário o backup de dados.

Q4: Que precauções de manuseio de ESD são necessárias para o A20B-2002-0260?

Todos os PCBs FANUC da série A20B-2002 contêm ICs CMOS e lógicos bipolares suscetíveis a descargas eletrostáticas.num tapete ESD-safe, num ambiente controlado por ESD.

Nunca coloque o quadro em superfícies comuns, cartão ou embalagem plástica.Os danos causados pelo ESD podem ser latentes ̇ uma placa que pareça funcional após um evento de ESD pode falhar prematuramente durante o funcionamento.

P5: Pode-se confiar numa placa A20B-2002-0260 renovada ou em excesso para a manutenção de máquinas-ferramenta críticas para a produção?

Uma placa renovada ou sobressalente de um especialista de renome da FANUC é uma opção viável e amplamente utilizada para a manutenção de sistemas antigos.

Indicadores-chave de qualidade: metodologia de ensaio do fornecedor (a placa deve ser testada num sistema ou plataforma de ensaio FANUC compatível, não apenas inspeccionada visualmente),Os termos de garantia (12 meses é o padrão do setor para placas FANUC renovadas), e quaisquer provas de uma renovação sistemática dos componentes (a substituição do condensador é o elemento de serviço mais importante relacionado com a idade).

As placas de máquinas desactivadas com histórico operacional documentado, testadas e garantidas por um especialista, apresentam um risco aceitável para a produção.
