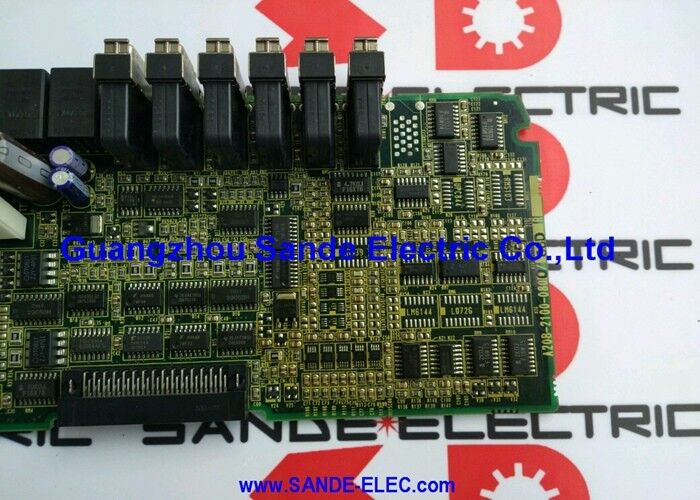

Modulo de controlo de comando A20B20020521 A2OB-2OO2-O521

A20B-2002-0521∙ FANUC Painel de operação I/O PCB ∙ 48DI / 32DO / Sem Interface MPG / Unidade de conexão de painel CNC

48/32 Sem MPG ¢ O painel compacto I/O

A série FANUC A20B-2002 fornece placas de I/S de conexão de painel de operador em vários níveis de capacidade.A A20B-2002-0521 é a variante compacta 48 entradas e 32 saídas sem a interface do gerador de pulso manual (roda manual):

As especificações compactas do A20B-2002-0521 são adequadas para máquinas com painéis de operador mais simples, painéis que controlam menos modos e funções da máquina,e quando o volante de mão (MPG) estiver ausente ou ser manuseado por uma placa de interface dedicada separada.

Principais especificações

48 entradas, 32 saídas ¢ cobrindo um painel padrão

O complemento 48/32 DI/DO do A20B-2002-0521 lida com os requisitos de sinal de um painel de operador CNC padrão sem funções auxiliares avançadas:

48 entradas digitais (atribuição típica do sinal):Contatos do selector de modo (AUTO/JOG/MDI/EDIT/REF each position a separate input), passos de anulação da taxa de alimentação, arranque do ciclo, retenção de alimentação, parada de emergência, parada opcional, bloco único, secagem, bloqueio da máquina,chave de proteção de memória, passos de anulação do fuso e teclas de função específicas da máquina.

32 saídas digitais:Lâmpadas indicadoras de modo ativo, ciclo ativo, retenção de alimentação, alarme, prontidão, indicadores de funcionamento do fuso e saídas de lâmpadas de funções específicas da máquina.

A capacidade 48/32 é combinada com painéis onde o selector de modo, interruptores de desativação,e as teclas de controlo do ciclo básico são a interface principal do operador sem teclas de função alargada e sinais de painel auxiliares que exigem a placa maior 72/56.

Cenários de aplicação

Substituição do painel de entrada/saída CNC compacto:Uma máquina CNC FANUC com um painel de operador padrão (sem roda de mão ou interface de roda de mão separada) desenvolve alarmes de E/S do painel..

Painel central de torneamento CNC simples:Um torno CNC com um painel básico do operador ∞ selector de modo, substituição da taxa de alimentação, início/paragem do ciclo,e lâmpadas de estado utiliza o A20B-2002-0521 para o seu conjunto de sinais 48/32 sem exigir a interface MPG da placa maior.

Perguntas frequentes

P1: Pode o A20B-2002-0521 substituir o A20B-2002-0470 (72/56 com MPG) quando o quadro maior não estiver disponível?

Apenas se o programa PMC do painel utilizar 48 DI ou menos e 32 DO ou menos.Esses sinais estão ausentes no A20B-2002-0521 causando alarmes PMCAlém disso, se o painel tiver um volante de mão e os seus sinais forem atribuídos à interface MPG do A20B-2002-0470, a montagem do A20B-2002-0521 deixaria o volante de mão sem serviço.Não substitua sem verificar a utilização de E/S do PMC e a atribuição do MPG.

P2: A designação W/O MPG é importante ao encomendar um substituto?

Sim. No número de peça A20B-2002-0521, a característica "W/O MPG" é definida este é o quadro sem interface MPG.Pode haver um número de peça correspondente com interface MPG na mesma capacidade 48/32 DI/DOSe a placa original tiver capacidade de MPG, confirme o número exacto da peça do rótulo da placa instalado antes de encomendar.

Q3: A substituição do A20B-2002-0521 requer alterações no programa PMC?

Não. Os programas PMC endereçam I/O por endereço de nó de ligação I/O e número de sinal ?? não identidade da placa. Uma substituição similar ao mesmo endereço de nó restaura todas as I/O do painel sem alterações do PMC.Verificar todas as funções do painel após a montagem antes de voltar à produção.

Q4: Quais são as consequências da falha do A20B-2002-0521?

Quando a placa de ligação do painel do operador falha, o PMC CNC perde o contato com todos os sinais do painel através desta unidade.e as luzes indicadoras deixaram de ser actualizadasOs códigos de alarme do I/O Link apontam para o endereço do painel e confirmam a falha da placa.

Q5: Como se compara o A20B-2002-0521 com o A16B-2203-0881 (96/64 módulo de E/S)?

O A16B-2203-0881 (96/64 DI/DO) é um módulo de E/S da máquina O A20B-2002-0521 (48/32 DI/DO) é especificamente uma unidade de ligação do painel do operador Ambos são placas de E/S, mas servem camadas de máquina diferentes: corpo da máquina versus interface do operador.
