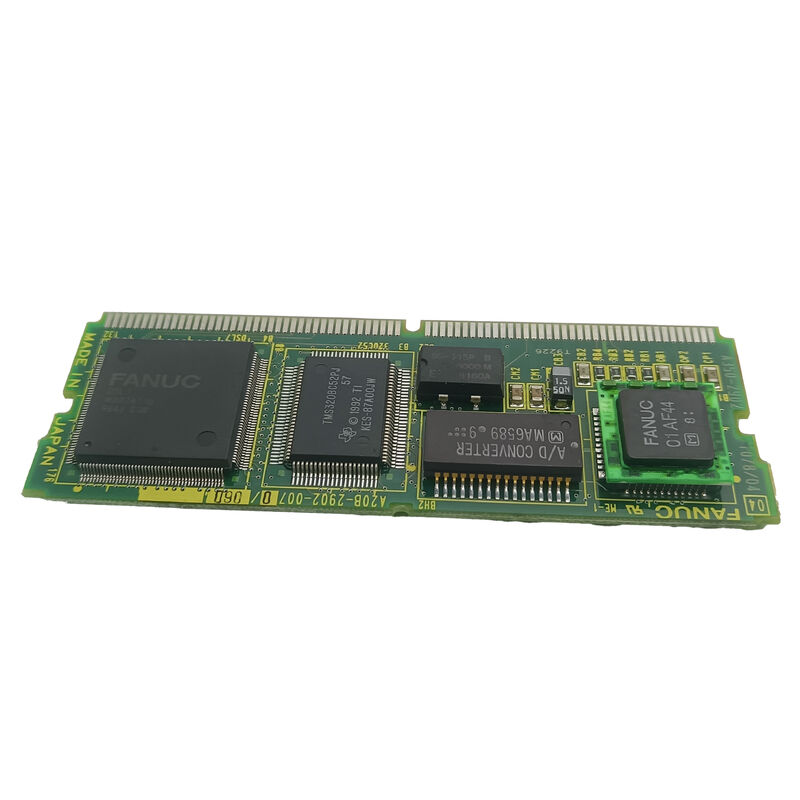

Módulo Servo Fanuc A20b-2902-0180 A20B20020810 A2OB-2OO2-O81O

FANUC A20B-2902-0180 | Placa de Circuito Impresso de Módulo de Controle Servo — Série A20B-2902, Placa de Interface Servo Plug-in, Peça Sobressalente Industrial CNC, Origem Japão

Visão Geral

O FANUC A20B-2902-0180 pertence à família de produtos A20B-2902 — uma série de módulos compactos de controle servo plug-in que servem como ponte entre a placa de processamento central do sistema CNC e os estágios de acionamento do amplificador servo.

Na arquitetura de controle CNC da FANUC do final dos anos 1980 até os anos 1990, os módulos da série A20B-2902 eram tipicamente instalados em slots dedicados na placa CPU principal ou em uma placa-mãe servo separada, fornecendo o condicionamento do sinal de comando servo analógico ou digital, recepção do sinal de feedback e execução do loop de controle do eixo para os eixos controlados do CNC.

A referência cruzada A350-2902-T186/01 identifica uma montagem relacionada ou sub-especificação para este módulo — uma prática comum da FANUC onde a mesma placa funcional carrega tanto um número de PCB A20B quanto uma referência de montagem A350, com o número A350 identificando uma sub-montagem construída que pode incluir hardware ou elementos de firmware adicionais além da PCB nua.

A associação "Soft 9070" identifica a geração de software servo para a qual este módulo se destina — o software de controle servo da FANUC era sistematicamente versionado, com cada versão ajustada para tipos específicos de motor, resoluções de encoder e parâmetros de loop de controle.

A versão do software é armazenada no firmware do próprio módulo, e a compatibilidade entre a versão do software servo e o sistema de motor/encoder conectado é um requisito crítico de instalação.

Como todas as placas da série A20B-2902, a A20B-2902-0180 é um módulo de tecnologia de montagem em superfície (SMT) — compacto, denso e com gerenciamento térmico para operar de forma confiável no ambiente de gabinete elétrico fechado do CNC.

Seu fator de forma compacto permite a instalação sem espaço substancial no painel, ao mesmo tempo em que oferece o processamento servo em tempo real que o movimento CNC moderno exige.

Especificações Principais

A Família A20B-2902 em Contexto

A série A20B-2902 abrange uma ampla gama de PCBs relacionadas a servo no ecossistema CNC da FANUC — desde módulos de controle servo digital de dois eixos (como o A20B-2902-0070) até módulos de interface de spindle (A20B-2902-0236), módulos de memória DRAM (A20B-2902-0630) e módulos de memória SRAM.

O que unifica a família é seu papel como placas filhas plug-in — PCBs compactas que se encaixam em posições definidas nas montagens de placa-mãe maiores da FANUC para adicionar ou expandir capacidades específicas do sistema.

A posição da A20B-2902-0180 dentro desta família como um módulo de controle servo a coloca na porção crítica de movimento do sistema CNC.

Módulos de controle servo desta era eram responsáveis por pegar as posições dos eixos calculadas pela CPU do CNC (atualizadas a cada ciclo de interpolação — tipicamente a cada 1–8ms dependendo da geração do controle) e executar os loops de controle de corrente e velocidade de frequência mais alta (na frequência PWM, tipicamente 4–8kHz) que traduzem comandos de posição em torque do motor.

Essa estrutura de controle hierárquica — interpolação lenta na CPU do CNC, loops servo rápidos no módulo servo dedicado — é a base da arquitetura de controle servo da FANUC.

Versão do Software Servo e Compatibilidade do Módulo

A designação "Soft 9070" associada à A20B-2902-0180 é significativa. As versões de software servo da FANUC codificam parâmetros específicos do motor, coeficientes da lei de controle e conjuntos de recursos que são adaptados a gerações particulares de motores servo e encoders.

Um módulo executando Soft 9070 é compatível com os motores servo, encoders e a geração do sistema CNC para os quais foi projetado.

Instalar um módulo de controle servo com uma versão de software incompatível — por exemplo, substituir um módulo com um número Soft diferente quando uma versão específica é necessária — pode resultar em: escalonamento incorreto da constante de torque (fazendo com que o eixo opere na velocidade errada para um determinado erro de posição), interpretação incorreta da contagem de pulsos do encoder (causando contagem incorreta de posição) ou condições de alarme, pois as configurações de ganho do loop servo não correspondem às características mecânicas do motor.

Confirmar a compatibilidade da versão do software antes de instalar uma substituição A20B-2902-0180 é tão importante quanto confirmar a correspondência do número da peça física.

Sinais de Diagnóstico e Identificação de Falhas

Falhas no módulo de controle servo em sistemas CNC FANUC se manifestam como códigos de alarme específicos do sistema servo. Categorias comuns de alarme que implicam o módulo de controle servo (em vez do motor, cabo ou estágio de potência) incluem:

Alarmes de comunicação servo: O módulo de controle gerencia a comunicação serial com os amplificadores servo — se os circuitos de comunicação do módulo falharem, o CNC não consegue receber o status de pronto do servo, resultando em alarmes de falha na inicialização do servo.

Alarmes de desvio de posição: Se o registrador de erro de posição do módulo servo acumular mais rápido do que o loop de controle pode responder — causado por um estágio de ganho falho ou um conjunto de parâmetros de controle corrompido no firmware do módulo — o CNC dispara por erro de seguimento excessivo.

Falhas simultâneas em múltiplos eixos: Como um módulo de controle pode servir a múltiplos eixos (dependendo da configuração do CNC), uma falha no módulo geralmente se apresenta como alarmes simultâneos em todos os eixos que ele controla, em vez de uma falha em um único eixo, que é mais provável de ser um problema de motor ou cabo.

FAQ

Q1: Como a versão correta do software servo (número Soft) é identificada para uma substituição A20B-2902-0180?

A versão do software servo é impressa na etiqueta do módulo instalado original, ou pode ser encontrada na tela de informações do sistema do CNC (acessível através da tecla SYSTEM no painel MDI). A documentação do fabricante da máquina-ferramenta também especifica a versão necessária do software servo.

Ao adquirir uma substituição A20B-2902-0180, o sufixo de revisão do firmware na placa (por exemplo, /02A) deve ser correspondido ao original sempre que possível. A incompatibilidade das versões do software servo pode causar alarmes servo ou comportamento incorreto do eixo.

Q2: O A20B-2902-0180 pode ser reparado em nível de componente, ou a substituição é a única opção?

O reparo em nível de componente é possível para centros de reparo FANUC experientes com acesso a bancadas de teste e equipamentos adequados de teste de carga de motor servo. Itens comuns de reparo em módulos da série A20B-2902 incluem capacitores eletrolíticos SMD (relacionados à idade), ICs de montagem em superfície danificados por eventos ESD e reguladores de tensão defeituosos.

A construção compacta SMT requer ferramentas de retrabalho SMD de precisão e técnicos qualificados. Para máquinas críticas para a produção, uma placa de troca testada é o caminho mais rápido; o reparo em nível de componente é a opção de longo prazo mais econômica para instalações com capacidade de reparo.

Q3: O A20B-2902-0180 precisa ser compatível com a placa principal CNC específica em que será instalado?

Sim, no sentido de que a placa principal do CNC deve ter o slot de backplane e o protocolo de interface compatíveis para o A20B-2902-0180. O módulo se conecta a um slot definido — as dimensões do slot, a contagem de pinos do conector e o protocolo de sinal nesses pinos devem corresponder.

Além disso, o software do sistema do CNC deve reconhecer e inicializar a versão de hardware específica do módulo.

Antes de instalar uma substituição, confirme o número da peça da placa principal do CNC de destino e o slot que o módulo ocupa contra o manual de manutenção do CNC.

Q4: Quais precauções ESD são necessárias ao manusear o A20B-2902-0180?

O A20B-2902-0180 contém ICs CMOS e bipolares que são sensíveis à descarga eletrostática. Sempre manuseie com uma pulseira antiestática conectada a um ponto aterrado, em um tapete antiestático, longe de tecidos sintéticos, carpetes e outros materiais geradores de estática.

Transporte e armazene o módulo apenas em sacos antiestáticos. Nunca coloque o módulo em superfícies comuns de papelão ou plástico.

Danos por ESD são frequentemente latentes — a placa pode parecer funcionar após um evento ESD, mas falhar prematuramente em dias ou semanas sob condições operacionais.

Q5: O módulo tem a etiqueta A350-2902-T186/01. Esta é a mesma peça que a A20B-2902-0180?

Sim. A FANUC usa numeração dupla para muitos componentes: o número A20B-XXXX-XXXX identifica a placa de circuito impresso (PCB) nua, enquanto o número A350-XXXX-XXXXX identifica o mesmo componente em um contexto de sub-montagem ou embalagem de acessório — pode incluir a placa nua mais qualquer firmware instalado de fábrica, tampas protetoras ou acessórios. Para fins de aquisição e substituição, ambos os números se referem ao mesmo item funcional, e qualquer um dos números pode ser usado para adquirir a substituição correta.

Confirme ambos os números ao se comunicar com os fornecedores para evitar confusão.
