FANUC A20B-2002-0850∙ A20B-2002 Série 1-Slot Backplane PCB ∙ CNC Controller Rack Infraestrutura Board

Fenda única, design passivo

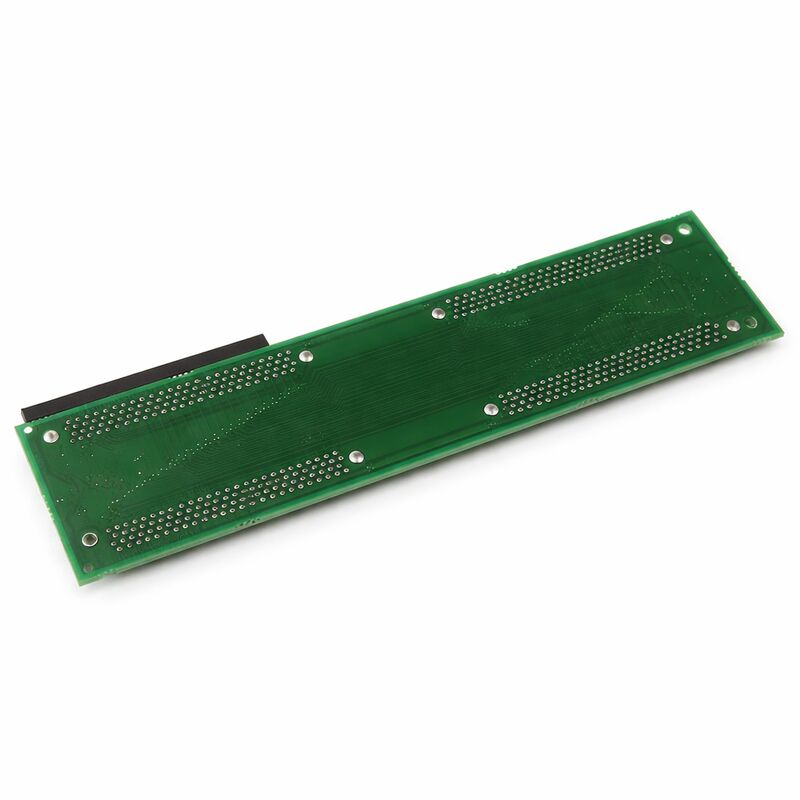

A placa A20B-2002-0850 é uma placa de plano de fundo de uma única ranhura da série A20B-2002 da FANUC, a família de PCBs de infraestrutura de rack usados na arquitetura de controle CNC modular da FANUC.O backplane em si não contém nenhum firmware e não executa nenhum processamentoÉ o fundamento físico e eléctrico de um slot do módulo de controlo: ele encaminha as tensões de alimentação para o módulo,Transporte dos sinais de comunicação do autocarro entre o módulo e o plano de fundo principal do rack, e fornece a interface mecânica do conector em que o módulo plug-in se instala.

A arquitetura CNC modular da FANUC utiliza placas de plano de fundo de diferentes números de slots ¢ um, dois,e três ranhuras combinadas num rack de controlo para criar a configuração específica que um construtor de máquinas requerO A20B-2002-0850 utiliza exatamente uma ranhura. Quando a configuração da máquina requer acomodar uma única opção ou módulo de expansão, uma placa de E/S adicional, uma interface de comunicação,uma placa de servidor de dados o plano de fundo de 1 ranhura fornece essa posição sem deixar ranhuras vazias no rack.

Como identificar uma falha no plano de fundo

As falhas do plano de fundo são muitas vezes erroneamente identificadas como falhas do módulo porque os sintomas parecem idênticos ∙ o módulo que ocupa os alarmes de slots falhados ou não se comunica,sugerindo que o próprio módulo falhou.A etapa de diagnóstico que separa os dois: mover o módulo suspeito para um slot conhecido-bom do mesmo tipo.O plano de trás da ranhura original é a fonte da falha.

Causas comuns de falha:

• Desgaste dos conectoresde remoção e reinserção repetidas do módulo
• Traços de rachaduras em PCBde impacto mecânico ou de parafusos de montagem com sobretorque
• Contaminaçãode neblina de líquido de arrefecimento ou de partículas metálicas finas que atravessam lacunas de isolamento, causando correntes de vazamento que desencadeiam desligamentos térmicos ou alarmes de energia

Substituir o plano de fundo não requer backup de dados ̇ a placa não armazena nada. Trocar a placa, reinstalar o módulo, ligar.

Principais especificações

Perguntas frequentes

P1: Como posso confirmar que o plano de fundo, em vez do módulo, é defeituoso?

Se o módulo funcionar corretamente no slot alternativo, o plano de trás do slot original é a fonte de falha.Se o módulo falhar em ambos os slotsUma verificação de continuidade da potência e dos sinais do backplane usando o manual de conexão de hardware CNC também pode confirmar a integridade do traço sem a necessidade de um módulo de reposição.

P2: A substituição do A20B-2002-0850 requer alterações de parâmetros?

Não, o backplane não armazena dados e não tem parâmetros configuráveis.Não são necessárias alterações de software ou de parâmetros, a menos que o próprio módulo também tenha sido substituído simultaneamente.

P3: Pode ser utilizado um backplane de 2 ranhuras em vez do A20B-2002-0850 de 1 ranhuras?

Nenhum O plano traseiro de 1 ranhura se encaixa no espaço físico e nas posições dos conectores alocadas para uma posição de uma única ranhuraUma placa de 2 ranhuras criaria uma incompatibilidade dimensional com o chassi e as placas adjacentes.

P4: Existe risco de ESD ao manipular um plano de fundo passivo?

Sim, embora mais baixo do que para placas de processadores ativos. usar uma pulseira ESD,manobras nas bordas da placa, e evitar deslizar a placa em superfícies não antistáticas.

P5: O conector da A20B-2002-0850 está fisicamente danificado, mas os vestígios parecem intactos.

Se os danos se limitarem ao conector, os pinos dobrados, a carcaça rachada, falhas individuais de contato, a reparação no nível do conector pode ser viável com ferramentas de retrabalho SMD adequadas.Verificar que não foi levantado cobre da placa de PCB durante o evento de falhaSe as almofadas estiverem danificadas, a substituição dos conectores torna-se impraticável e a substituição da placa completa é o caminho correto.
