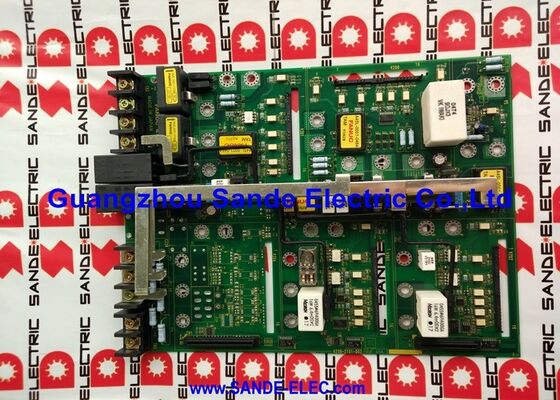

1 PC Novo Fanuc A20B-2002-0960 Cartão de rede A20B20020960 A2OB-2OO2-O96O

A20B-2002-0960 | Placa complementar ATA de servidor de dados FANUC — A02B-0281-J146 Servidor de dados rápido / CNC i-Series / Interface Flash ATA

Servidor de dados rápido — Armazenamento de programas CNC com capacidade de disco rígido

O FANUC Fast Data Server é uma função CNC opcional que liga o CNC a um dispositivo de memória flash ATA — proporcionando à máquina um grande volume de armazenamento de programas dedicado, acessível diretamente a partir do diretório de programas do CNC.

Sem um servidor de dados, o armazenamento do programa CNC da FANUC fica limitado à memória SRAM integrada do CNC. Para lojas que executam um grande número de programas – centenas ou milhares de arquivos de peças – a SRAM é restritiva. O CNC deve operar em modo DNC (streaming de programas de um PC) ou limitar a contagem de programas armazenados.

Com o servidor de dados rápido:

• Memória flash ATA de grande capacidade (até 128 MB em configurações confirmadas) conecta-se diretamente ao CNC
• Os arquivos de programa residem no cartão flash — acessíveis a partir do diretório de programas do CNC sem um computador DNC separado
• Os programas carregam mais rápido do que o streaming DNC para programas longos
• A máquina pode operar independentemente de uma conexão de rede para sua biblioteca de programas armazenados

Especificações principais

Arquitetura de duas placas — A20B-2002-0960 e A20B-8100-0770

O conjunto FANUC Fast Data Server (A02B-0281-J146) consiste em dois PCBs trabalhando juntos:

A20B-8100-0770:A placa principal do Fast Data Server — instalada no slot opcional do CNC. Fornece a interface de comunicação entre o barramento interno do CNC e a função Servidor de Dados. Esta placa cuida de toda a comunicação do lado do CNC.

A20B-2002-0960 (esta placa):A placa complementar ATA – conecta-se ao A20B-8100-0770 por meio do cabo plano A660-2040-T010. O A20B-2002-0960 fornece o conector ATA e a lógica de interface para o cartão de memória flash. O cartão flash é conectado ao conector CNH6 nesta placa.

CNC-Shopping confirma: "As 2 placas Fanuc estão conectadas com um cabo plano A660-2040-T010." A A20B-2002-0960 é a camada de interface ATA – não é a placa principal do servidor, mas sem ela a placa principal não tem conexão de armazenamento flash.

Memória Flash ATA — Meio de armazenamento de servidor de dados

O A20B-2002-0960 fornece o conector físico e o condicionamento de sinal para a placa de memória flash ATA. ATA (AT Attachment, também conhecido como IDE) era a interface de disco rígido de PC padrão de sua época. Os cartões de memória flash no formato ATA fornecem armazenamento em estado sólido sem peças móveis – fundamental para o ambiente CNC, onde os discos rígidos mecânicos seriam vulneráveis ​​a vibrações e choques.

Os cartões Flash ATA confirmados para o Fast Data Server incluem capacidade de 128 MB (lista do eBay: "A20B-2002-0960 DATA SERVER ATA ADD ON CARD + 128 MB FLASH MEMORY"). A placa deve ser conectada ao CNH6 antes de instalar o Fast Data Server no slot opcional do CNC — ela não pode ser conectada ou removida enquanto o conjunto estiver instalado.

Cenários de aplicação

Expansão da biblioteca de programas CNC:O CNC FANUC 16i de uma oficina de produção tem armazenamento de programas limitado. O Fast Data Server A02B-0281-J146 é instalado usando A20B-8100-0770 e A20B-2002-0960, com um cartão flash de 128 MB. A capacidade da biblioteca de programas do CNC se expande dramaticamente.

Substituição da placa de interface da placa ATA:O A20B-2002-0960 em um Fast Data Server em funcionamento desenvolve uma falha – o CNC não consegue mais acessar programas no cartão flash ATA. A substituição da placa complementar A20B-2002-0960 restaura a interface de armazenamento flash.

Perguntas frequentes

Q1: O A20B-2002-0960 pode funcionar com qualquer cartão flash ATA ou deve ser um cartão especificado pela FANUC?

A documentação do servidor de dados da FANUC especifica capacidades e tipos de cartões ATA aprovados. O uso de cartões flash ATA não aprovados pode causar problemas de compatibilidade com o sistema de arquivos do CNC. Confirme as especificações do cartão ATA no manual de hardware do FANUC Fast Data Server antes de comprar mídia flash.

P2: Em quais slots opcionais do CNC o conjunto do Fast Data Server pode ser instalado?

O conjunto "deve ser instalado numa ranhura opcional apropriada" e afirma explicitamente que "o servidor de dados rápido não pode ser instalado nas seguintes ranhuras" — referindo-se a ranhuras restritas específicas documentadas no manual de hardware da FANUC. Os slots restritos são definidos no manual de conexão de hardware i-Series para o modelo CNC específico. Confirme as posições permitidas dos slots antes da instalação.

Q3: A substituição do A20B-2002-0960 afeta os programas armazenados no cartão flash?

Não. Os dados do cartão flash são armazenados no próprio cartão ATA — não na PCB A20B-2002-0960. Substituir o cartão adicional e deixar o cartão flash intacto preserva todos os arquivos de programas armazenados na mídia flash.

P4: Qual é a relação entre o Fast Data Server (A02B-0281-J146) e a opção Data Server?

O Data Server é uma opção de software CNC da FANUC que permite ao CNC comunicar com um dispositivo de armazenamento de grande capacidade. O Fast Data Server (A02B-0281-J146) é a implementação de hardware desta opção para o cartão flash ATA. É “rápido” em relação ao servidor de dados padrão (que usava um disco rígido giratório) – o cartão flash fornece tempos de acesso mais rápidos. Tanto o hardware (A20B-8100-0770 + A20B-2002-0960) quanto a opção de software CNC devem estar ativos para que o Servidor de Dados funcione.
