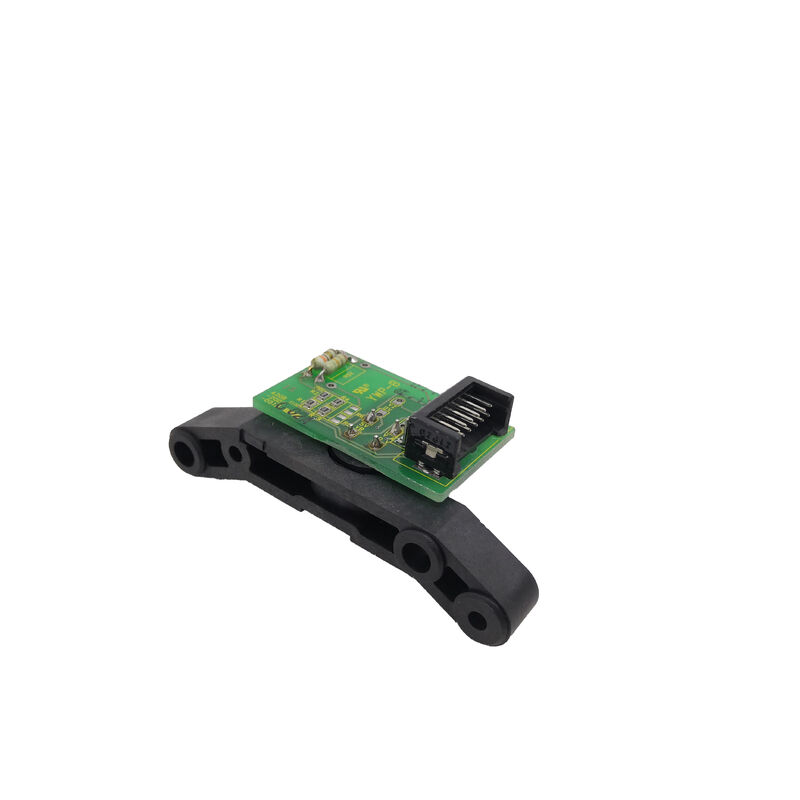

OFANUC A20B-2003-0750é o painel de entrada/saída do operador (designação B1) o painel eletrônico situado atrás da superfície física do painel do operador da máquina CNC.cada luz indicadora que acenda, todas as posições do indicador de velocidade de alimentação e o circuito de parada de emergência da máquina passam por esta placa.sistema nervoso sensorial e motor da interface operador-máquina.
Na arquitetura CNC da FANUC, o painel do operador não é simplesmente um interruptor passivo e um conjunto de lâmpadas ligados diretamente aos módulos de E/S do CNC.O painel do operador I / O placa adiciona uma camada de inteligência e condicionamento de sinal entre os interruptores mecânicos brutos e lógica interna do CNC.
Os fechamentos dos interruptores brutos são desmontados e filtrados para evitar que o rebote de contato gere entradas falsas.As correntes de accionamento da lâmpada são reguladas para evitar a degradação da luz LED ou da luz de fundo incandescente por transientes de tensão.
Os sinais da roda manual MPG (Generador de Pulso Manual) são recebidos e condicionados em trens de pulso para o modo de operação manual do CNC.
O circuito de paragem de emergência é implementado com a lógica de segurança adequada para garantir que o E-stop permaneça eficaz independentemente do estado do software CNC.
The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2, etc.) que correspondem a diferentes configurações do painel do operador com diferentes números de pontos de E/S, diferentes opções de interface MPG,e diferentes layouts de conectores para combinar com o painel específico do operador que a placa está montada.
| Parâmetro | Valor |
|---|---|
| Função | PCB de entrada/saída do painel do operador (B1) |
| Série | A20B-2003 |
| Interface | E/S Link/bus de painel do operador direto |
| Funções de E/S | Botões, lâmpadas, MPG, E-stop, overrides |
| Origem | Japão |
O escopo das funções geridas pelo A20B-2003-0750 reflete tudo o que acontece no ponto de interação física do operador com a máquina.
Entradas do botão de comando e do interruptor:Cada posição do botão e chave do interruptor no painel do operador está ligada a um circuito de entrada no A20B-2003-0750.
Quando um botão é pressionado, o circuito de entrada da placa registra o fechamento do contato, desactiva-o (filtrando a breve oscilação do contato mecânico antes de se estabelecer),e relata o estado lógico para PMC do CNCO PMC age então com o toque do botão para iniciar o ciclo, ativar o líquido de arrefecimento, selecionar um programa, etc.
Interface do gerador de pulso manual (MPG):O volante de mão, ou MPG, gera trens de pulso (normalmente 100 pulsos por revolução) à medida que o operador o gira.O A20B-2003-0750 recebe esses pulsos e condiciona-los para a entrada de pulso manual do CNCA trajetória do sinal MPG requer um tratamento elétrico cuidadoso. Os sinais são diferenciais, a contagem de pulsos deve ser precisa, sem pulsos perdidos ou fantasmas.e a direção (CW vs CCW) deve ser corretamente decodificada.
Qualquer falha no circuito de interface do MPG desta placa prejudica diretamente a capacidade do operador de correr os eixos manualmente.
Comutadores de desativação:Desativação da taxa de alimentação, desativação do fuso, and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.
Saídas de lâmpadas indicadoras:O PMC do CNC dirige os sinais de saída para ativar as lâmpadas indicadoras no painel.
Os circuitos de condução de saída da placa fornecem corrente regulada a cada lâmpada,Proteção da entrada/saída do PMC contra a carga direta da lâmpada e fornecimento da corrente correta para os indicadores LED e incandescentes.
Circuito de paragem de emergência (E-stop):O botão E-stop liga-se através de um circuito de segurança redundante no quadro, ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.
As placas de entrada/saída do painel do operador falham de forma imediatamente visível para qualquer pessoa que esteja no console de controle da máquina:
Botões que não respondem:Um ou vários botões do painel não produzem qualquer resposta CNC, embora a tela de diagnóstico PMC confirme que o CNC está no modo correto para aceitar essas entradas.
Isso sugere uma falha no circuito de entrada na placa quer um circuito integrado de tampão de entrada falhado ou um pin de conector danificado.
Apertar o botão fantasma:O CNC responde a um comando de função sem que o operador aperte o botão correspondente.
Isso sugere um circuito de entrada preso no estado fechado possivelmente um resistor de puxa-up falhado ou um IC de entrada danificado com uma saída com vazamento.
Anomalias da lâmpada:Lâmpadas indicadoras de painel que estejam permanentemente acesas, permanentemente desligadas ou piscando quando deveriam estar estacionárias, não causadas pela lógica PMC,mas por circuitos integrados de direção de lâmpada avariados ou traços de saída de circuito aberto na placa.
Disfunção do MPG:O volante gira, mas o movimento do eixo é errático, inconsistente ou ausente.
Falha do circuito E-stop:O CNC gera um alarme de E-stop que não pode ser desligado mesmo quando o botão físico de E-stop é liberado.
Isto requer uma investigação imediata, uma vez que uma falha no circuito do E-stop pode representar um problema de segurança e operacional.
Q1: Como distinguir um A20B-2003-0750 falhado de um sinal de saída ou entrada PMC falhado no próprio CNC?
O caminho de diagnóstico é o seguinte: primeiro verifique a tela de diagnóstico do PMC (entrada e saída de endereços G/F).Se o ecrã de diagnóstico do PMC mostrar que um sinal de entrada está preso, ativo ou inativo, independentemente do estado físico do botão, o problema está no caminho de E/S entre o botão e o PMC que inclui o A20B-2003-0750.
Se o ecrã de diagnóstico do PMC mostrar corretamente a entrada após o botão físico, mas a função da máquina não for ativada, o problema está na escada do PMC ou no circuito de saída.As falhas da placa de E/S normalmente mostram entradas que não seguem o estado físico do painel.
P2: É possível substituir o A20B-2003-0750 sem fazer backup de parâmetros ou programas CNC?
Sim. O painel de entrada/saída do operador não armazena nenhum programa CNC ou dados de parâmetros. É um dispositivo de interface de sinal puro ̇ sem SRAM, sem bateria, sem memória programável.troca de placas físicas, e power-up.
Os parâmetros, programas e escada PMC do CNC não são afetados pela substituição do painel do operador.
A única verificação necessária após a substituição é o teste funcional de todos os botões do painel, lâmpadas, MPG e E-stop para confirmar que a placa de substituição está corretamente ligada e funcional.
P3: O volante MPG não responde depois de substituir o A20B-2003-0750.
Em primeiro lugar, verifique se o cabo MPG está corretamente reconectado à nova placa.verificar se o interruptor de seleção de eixo no painel do operador está corretamente definido num eixo ativo.
Em terceiro lugar, check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board change, mas confirmá-los elimina-los como variáveis.
Por último, verifique se a unidade MPG em si está funcional medindo os sinais de saída com um osciloscópio à medida que o volante é girado.
P4: O A20B-2003-0750 é o mesmo para todos os fabricantes de máquinas-ferramenta ou existe uma versão específica da máquina?
O A20B-2003-0750 (configuração B1) é a placa de E/S padrão do painel de operador da FANUC para uma configuração de painel definida.Fabricantes de máquinas-ferramenta que usam este conjunto padrão FANUC painel do operador usará este quadro.
No entanto, os fabricantes de máquinas-ferramenta que concebem os seus próprios painéis de operador personalizados ou configurações de lâmpadas proprietárias podem utilizar um modelo diferente de placa de E/S ou uma interface personalizada entre o seu painel e a placa de E/S FANUC padrão.
Antes de encomendar um substituto,confirmar, com base no esquema elétrico da máquina ou no rótulo da placa existente, que a placa A20B-2003-0750 é a correta para a configuração do painel da máquina específica.
Q5: Quais são as causas mais comuns de falha da A20B-2003-0750 em máquinas de longa duração?
A contaminação é a principal causa nos ambientes das máquinas-ferramenta ̇ névoa de refrigerante, aerossóis de óleo,A entrada de poeira metálica através das ranhuras de ventilação do painel do operador ao longo de anos de operação deposita películas condutoras na superfície do painel, causando curto-circuitos entre vias adjacentes ou pinos de entrada.
A segunda causa mais comum é a degradação relacionada com o contato das tomadas de conectores da placa,causando contacto intermitente que se apresenta como falhas aleatórias de botões.
A terceira causa é a falha do circuito integrado do condutor da lâmpada devido a uma sobrecorrente, se uma lâmpada de painel for substituída por um tipo incorreto que absorva mais corrente do que a indicada pelo circuito integrado do condutor.
