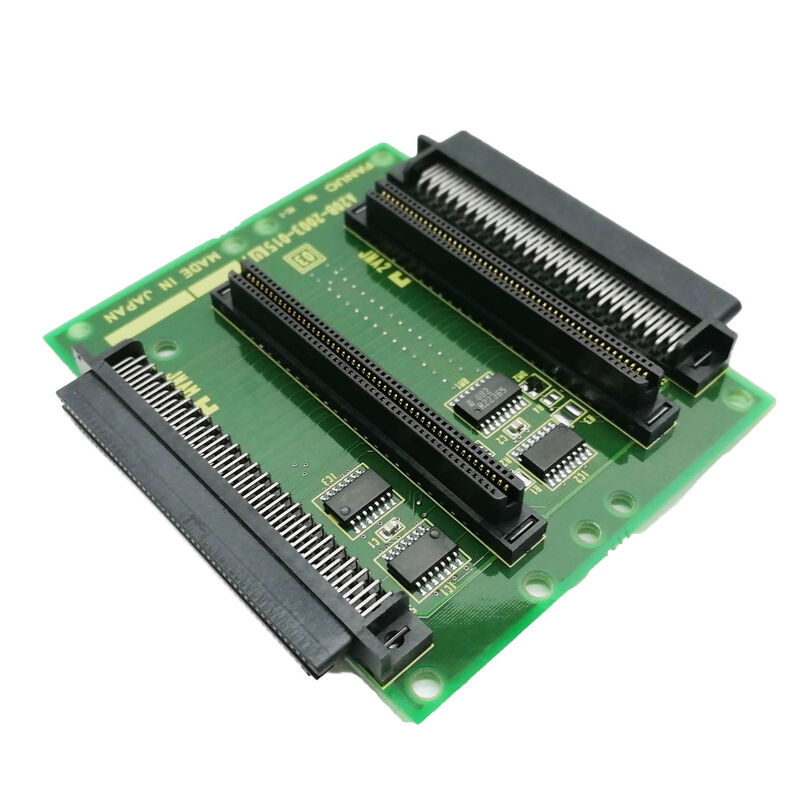

FANUC A20B-2003-0810 | Painel Traseiro de 1 Slot — Para CNC FANUC Série 30i-A / 31i-A / 32i-A, Placa de Expansão Única, Série A20B-2003, Origem Japão

Número da Peça: A20B-2003-0810

Fabricante: FANUC Corporation (Japão)

Categoria do Produto: PCB — Painel Traseiro / Placa de Backplane

Série: A20B-2003

Visão Geral

O FANUC A20B-2003-0810 é o painel traseiro de slot único para a unidade básica do sistema de controle CNC FANUC 30i-A / 31i-A / 32i-A — e seu papel é precisamente definido na arquitetura de hardware da FANUC para esses controladores de ponta.

A unidade básica 30i/31i/32i-A é um conjunto de eletrônica de controle autônomo, distinto do painel do operador.

Ele abriga a placa principal da CPU, a fonte de alimentação e um painel traseiro. O painel traseiro determina quantos slots de opção estão disponíveis nesse conjunto. Com o A20B-2003-0810, esse número é um. Com o painel sem slot (A20B-2003-0600), é zero. Com o painel de dois slots (A20B-2003-0610), são dois.

O slot único fornecido pelo A20B-2003-0810 é suficiente para muitas instalações 30i/31i/32i-A.

Uma máquina que necessita de conectividade de barramento de campo usa o slot para um mestre Profibus ou placa DeviceNet.

Uma máquina que necessita de conectividade de rede de fábrica usa-o para a placa Fast Ethernet.

Uma placa de opção é uma configuração comum em máquinas onde a interface de servo FSSB integrada, spindle serial, I/O Link e Ethernet embarcada na placa principal já cobrem todos os requisitos de conectividade, exceto por um protocolo adicional.

Especificações Principais

A Arquitetura da Unidade Básica 30i/31i/32i-A

Os controladores FANUC Série 30i/31i/32i-A utilizam uma arquitetura modular onde a unidade básica é um rack de controle autônomo.

O painel traseiro é a espinha dorsal estrutural e elétrica desta unidade.

Dentro do chassi da unidade básica:

• A placa principal da CPU (como a família A20B-8101-0400/0401 para o tipo montado em LCD) é conectada à posição da placa principal do painel traseiro
• O módulo de fonte de alimentação (A20B-8101-0010) ocupa a posição da fonte de alimentação
• Placas de opção são instaladas nas posições de slot de expansão do painel traseiro

O slot de expansão único do A20B-2003-0810 aceita placas da família de opções A20B-8101 — mestre Profibus (A20B-8101-0050), escravo Profibus (A20B-8101-0100), mestre DeviceNet (A20B-8101-0220), escravo DeviceNet (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) e outras.

Cada uma é conectada ao slot de expansão e se conecta eletricamente à placa principal do CNC através das trilhas do barramento do painel traseiro.

Escolhendo a Configuração Correta do Painel Traseiro

Ao substituir o A20B-2003-0810 ou construir uma unidade básica 30i/31i/32i-A para um retrofit, a seleção do painel traseiro depende de quantas placas de opção a aplicação requer:

Nenhuma placa de opção necessária: Use A20B-2003-0600 (sem slot). A máquina utiliza apenas a conectividade integrada na placa principal — FSSB, spindle serial, I/O Link, Ethernet embarcada — e nenhuma opção adicional de barramento de campo ou comunicação.

Uma placa de opção necessária: Use A20B-2003-0810 (1 slot — esta placa).

A máquina requer exatamente uma opção de comunicação adicional, como Profibus, DeviceNet, FL-net ou Fast Ethernet.

Duas placas de opção necessárias: Use A20B-2003-0610 (2 slots). A máquina requer duas opções de comunicação adicionais simultaneamente.

Usar um painel traseiro com menos slots do que o necessário não deixa espaço para as placas de opção necessárias.

Usar um com mais slots do que o necessário não causa problemas funcionais — o slot vazio simplesmente fica sem uso.

As dimensões físicas da carcaça da unidade básica determinam qual painel traseiro se encaixa fisicamente, portanto, sempre confirme a configuração da carcaça antes de fazer o pedido.

FAQ

Q1: A unidade básica 30i-A estava funcionando com uma placa de opção instalada. O painel traseiro foi danificado. Devo usar o mesmo A20B-2003-0810, ou posso usar o A20B-2003-0610 (2 slots)?

Fisicamente, o A20B-2003-0610 (2 slots) pode substituir o A20B-2003-0810 (1 slot) se o chassi da unidade básica acomodar o fator de forma diferente do painel traseiro.

O painel traseiro deve se encaixar fisicamente no chassi — as variantes de carcaça da FANUC são projetadas em torno de contagens de slots específicas.

Confirme se o número da peça da carcaça acomoda um painel traseiro de 2 slots antes de substituir.

Funcionalmente, ter um segundo slot vazio não causa problemas — a placa de opção permanece no slot usado e o slot vazio simplesmente não é utilizado.

Q2: O controlador 30i-A possui uma placa mestre Profibus no slot de expansão. O painel traseiro pode ser substituído sem remover a placa Profibus?

Remova a placa de opção do slot antes de remover o painel traseiro do chassi.

O painel traseiro e a placa de opção são componentes separados — o painel traseiro é removido desengatando seu hardware de montagem no chassi, enquanto a placa de opção é desconectada separadamente do conector do slot.

Reinstale na ordem inversa: primeiro o painel traseiro, depois a placa de opção no slot de expansão acessível.

Q3: Após substituir o A20B-2003-0810, a placa de opção Profibus gera um alarme que não existia antes. O que deve ser investigado?

Erros de reinstalação são a causa mais comum de alarmes de placa de opção após a substituição do painel traseiro.

A placa pode estar parcialmente encaixada no conector do slot — um conector de borda que parece conectado, mas está desalinhado ou parcialmente engatado, produz exatamente este sintoma.

Reencaixe a placa firmemente e uniformemente. Verifique também se todos os cabos externos para a placa de opção (cabo de rede Profibus, etc.) foram reconectados corretamente após a troca.

Q4: Qual é a diferença entre o "painel traseiro" usado na série 30i/31i/32i-A e os backplanes usados nos controladores FANUC Série 16/18 anteriores?

A unidade básica 30i/31i/32i-A utiliza um painel traseiro compacto projetado especificamente para a arquitetura física e elétrica do controlador i-series de ponta.

Controladores das séries 16/18 anteriores usavam designs de backplane de rack diferentes com contagens de slots, tipos de conectores e arquiteturas de barramento diferentes.

O A20B-2003-0810 não é intercambiável com placas de backplane de controladores das séries 16/18. Sempre use o painel traseiro especificado para a geração e chassi de CNC específicos.

Q5: A substituição do painel traseiro A20B-2003-0810 requer backup de dados ou alterações de parâmetros?

Não. O painel traseiro é uma placa de interconexão passiva — ele não armazena dados.

Após a substituição, todos os parâmetros e programas permanecem nos módulos FROM/SRAM na placa principal, que não foram perturbados.

Reinstale a placa principal, a fonte de alimentação e as placas de opção no novo painel traseiro, ligue normalmente e verifique a função do sistema. Nenhuma entrada de dados é necessária, a menos que outras placas também tenham sido substituídas durante o mesmo evento de manutenção.
