| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-2003-0990 |
Número da Peça: A20B-2003-0990
Fabricante: FANUC Corporation (Japão)
Categoria do Produto: PCB — Placa de Backplane / Painel Traseiro
Série: A20B-2003

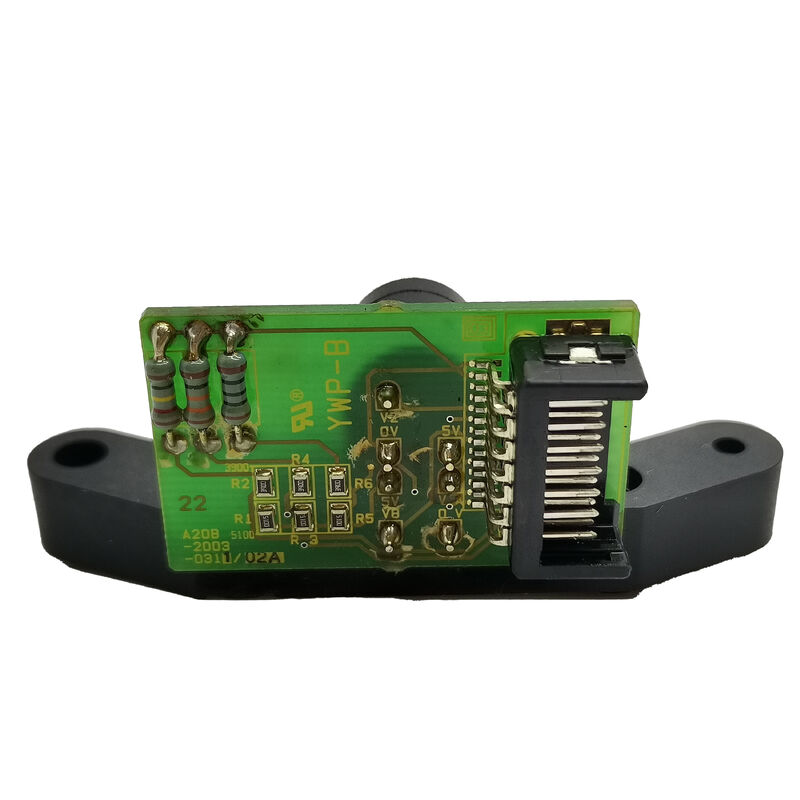

A FANUC A20B-2003-0990 é uma placa de backplane da série A20B-2003 da FANUC — a família que fornece hardware passivo de interconexão de rack em todas as gerações de controladores CNC i-series da FANUC.
As placas de backplane são infraestrutura fundamental: elas criam a estrutura física e elétrica que transforma uma coleção de placas de controle individuais conectadas em um sistema de controle CNC funcional.
Todo módulo em um rack de controle CNC FANUC — a placa principal da CPU, a unidade de fonte de alimentação, a placa de controle de eixo, quaisquer placas de comunicação opcionais — conecta-se ao barramento interno e à distribuição de energia do CNC através do backplane.
O backplane em si não processa dados nem gera sinais. O que ele faz é tornar todas as outras placas possíveis: sem um backplane funcional, os módulos plug-in não têm energia nem conexão de barramento, e o CNC não pode operar, independentemente de quão bom seja o hardware do módulo individual.
A família A20B-2003 abrange configurações de backplane para uma variedade de conjuntos de controladores FANUC.
Diferentes números de peça da família atendem a diferentes contagens de slots e layouts físicos, combinados com configurações específicas de rack de controle.
Essa variedade garante que controladores compactos com poucos slots de opção e controladores grandes com múltiplas posições de expansão tenham cada um um backplane apropriado para sua arquitetura.
| Parâmetro | Valor |
|---|---|
| Tipo de Placa | Backplane passivo (sem processamento ativo) |
| Função | Distribuição de energia e sinais de barramento |
| Série | A20B-2003 |
| Arquitetura Compatível | Rack de controle modular CNC FANUC |
| Alimentação Operacional | CC interna fornecida pelo sistema |
| Status | Disponível — recondicionado |
| Origem | Japão |
A arquitetura modular CNC da FANUC distribui as funções de controle por placas plug-in separadas. Um rack de controlador CNC i-series típico pode conter uma placa principal, um módulo de fonte de alimentação, uma placa de controle de eixo e uma ou duas placas de opção — todas conectadas ao backplane.
O backplane lida com três funções distintas para este conjunto:
Ancoragem mecânica. O conector de borda de cada módulo plug-in se acopla ao conector correspondente do backplane.
A estrutura física do backplane mantém o módulo firmemente no lugar, apesar da vibração que uma máquina-ferramenta de produção gera. Um bom backplane mantém as placas firmemente encaixadas.
Um backplane desgastado ou danificado permite um encaixe intermitente que produz falhas indistinguíveis da falha do módulo.
Distribuição de energia. A fonte de alimentação interna do CNC fornece tensões CC reguladas através das trilhas de cobre do backplane para cada slot.
As trilhas são dimensionadas para carregar a corrente combinada de todos os módulos instalados sem queda de tensão excessiva.
Interconexão de barramento. O barramento de dados interno do CNC passa pelos conectores do backplane.
Todo módulo que precisa participar da operação do CNC se conecta a este barramento através do backplane.
As trilhas do backplane carregam esses sinais com a integridade necessária para comunicação digital confiável de alta velocidade em um ambiente industrial eletricamente ruidoso.
As placas de backplane são robustas. Elas sobrevivem à maioria das placas ativas conectadas a elas. Mas elas falham, geralmente por causas físicas em vez de envelhecimento de componentes eletrônicos:
Danos físicos. Deixar cair o chassi do controlador, apertar excessivamente os parafusos de montagem ou forçar um módulo desalinhado em um slot pode rachar o substrato da PCB.
Uma rachadura quebra as trilhas de cobre e cria um circuito aberto em uma trilha de alimentação ou caminho de sinal do barramento.
Desgaste do conector. Ciclos repetidos de inserção e remoção de módulos desgastam os contatos de mola nos conectores de borda do backplane.
Quando os contatos perdem a tensão da mola, eles não fazem mais contato elétrico confiável com os dedos do conector de borda do módulo.
Contaminação. Névoa de refrigerante, poeira metálica ou solventes de limpeza que entram no gabinete do controlador podem depositar material condutor na superfície do backplane, criando pontes entre as lacunas de cobre que deveriam estar isoladas.
A corrente de fuga resultante pode disparar alarmes de energia ou danificar componentes energizados.
Identificar o backplane como a fonte da falha — em vez de um dos módulos ativos — requer eliminação sistemática. Teste os módulos em outros slots ou em um banco de testes, se possível.
Se módulos que se comportam corretamente em outras posições falharem consistentemente em um slot, o backplane é o culpado provável.
Q1: Como o backplane A20B-2003-0990 pode ser confirmado como a fonte da falha em vez do módulo plug-in?
Mova o módulo plug-in suspeito para um slot diferente do mesmo tipo, se disponível no mesmo rack. Se o módulo funcionar no slot alternativo, a seção do backplane do slot original falhou. Confirme verificando a condição dos pinos do conector e executando um teste de continuidade nas trilhas da linha de alimentação do backplane.
Uma verificação da trilha de sinal — verificando se os sinais do barramento aparecem nos conectores do slot quando o sistema está energizado — também pode isolar se o backplane está passando dados do barramento corretamente.
Q2: A substituição do A20B-2003-0990 requer alguma alteração de parâmetro do CNC ou backup de dados?
Não. O backplane não armazena nada — nenhum parâmetro, programa ou dado de configuração. Após a substituição física, reinstale todos os módulos e aplique energia.
Verifique se o sistema inicia normalmente e se todos os módulos se comunicam corretamente.
Se os módulos não foram perturbados e estão corretamente reinstalados, o sistema deve reiniciar de forma idêntica ao seu estado antes da falha do backplane.
Q3: As placas de backplane da série A20B-2003 são específicas para um modelo de CNC ou podem ser usadas em diferentes gerações de CNC?
Cada número de peça A20B-2003 é projetado para uma configuração específica de rack de controlador — as posições dos conectores, a contagem de slots e as dimensões físicas são combinadas com o chassi ao qual pertence.
Não substitua um número de peça A20B-2003 diferente pelo -0990 sem confirmar a compatibilidade física e de conectores com o rack de controle específico que está sendo atendido.
Q4: Os pinos do conector do backplane parecem tortos, mas não quebrados. Eles podem ser endireitados em vez de substituir a placa inteira?
Pinos individuais tortos às vezes podem ser cuidadosamente endireitados com uma sonda dental fina ou uma ferramenta de endireitamento de pinos, desde que o pino não tenha sido endurecido pelo trabalho através de múltiplos ciclos de dobra e o substrato circundante esteja intacto.
Após o endireitamento, confirme se a tensão da mola do pino foi restaurada inserindo um módulo conhecido como bom e verificando o contato elétrico sólido.
Se o endireitamento não restaurar o encaixe confiável, a substituição da placa é o caminho correto.
Q5: A proteção ESD é necessária ao manusear esta placa de backplane?
Sim. Embora o A20B-2003-0990 seja uma placa passiva sem CIs ativos, seus componentes passivos de montagem em superfície e contatos de conector são suscetíveis a danos por descarga estática. Sempre use uma pulseira antiestática ao manusear qualquer PCB FANUC. Manuseie a placa pelas bordas.
Não a deslize em superfícies não antiestáticas. Armazene em um saco antiestático quando não estiver instalada.
