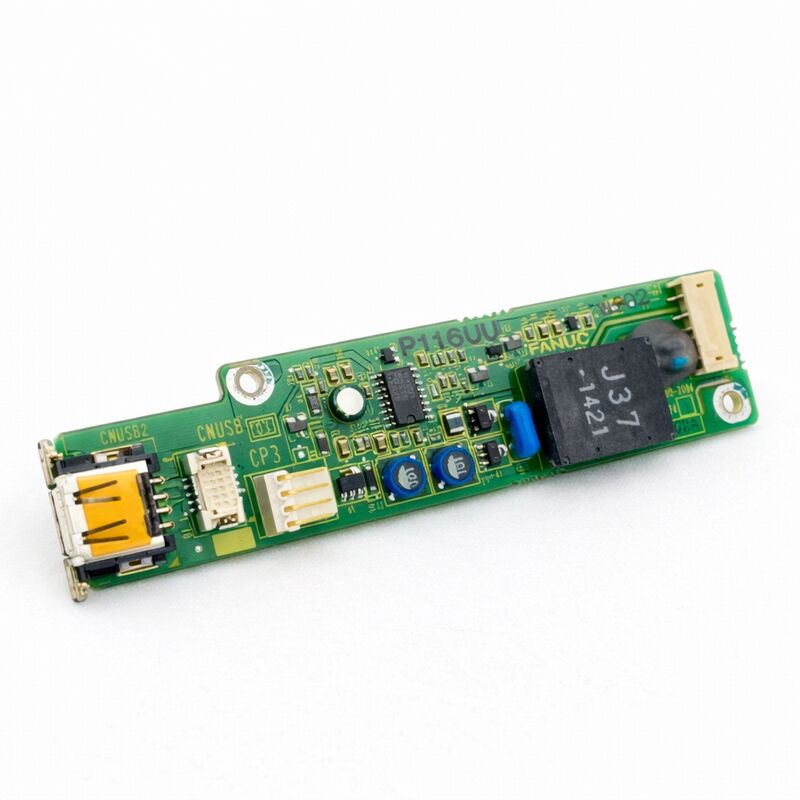

OFANUC A20B-2004-0241Pertence à família de placas A20B-2004 ∙ uma série de PCBs FANUC que ocupam a camada de E/S do painel do operador e a camada de interface de controlo na arquitetura CNC da FANUC.
A família A20B-2004 está estreitamente associada à unidade de ligação do painel do operador e à função de interface de E/S em várias gerações FANUC CNC:As placas desta série gerenciam a ponte elétrica entre os botões físicos, interruptores, lâmpadas indicadoras, rodas de mão e circuitos de parada de emergência no console de operador da máquina-ferramenta e no sistema de E/S digital interno do CNC.
A família A20B-2004 inclui várias variantes funcionais distintas.
O -0740 e as variantes relacionadas são configurações adicionais de E/S do painel do operador.
The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.
No contexto mais amplo da manutenção CNC da FANUC, as placas da série A20B-2004 representam uma categoria importante, uma vez que se encontram na interface directa entre o homem e a máquina.
Uma placa de entrada/saída do painel do operador avariada não interrompe o funcionamento dos motores e dos servos da máquina, mas impede o operador de controlar a máquina da forma normalAjuste das taxas de alimentação, jogging axes, responder a alarmes, ou nos casos mais graves, acionar o parada de emergência através do painel.
Esta combinação de função não crítica para a função básica, mas crítica para a usabilidade, torna essas placas um alvo comum de manutenção.
| Parâmetro | Valor |
|---|---|
| Série | A20B-2004 |
| Função | PCB de interface de controlo CNC/I/O |
| Aplicação | Painel do operador CNC FANUC e E/S |
| Origem | Japão |
Os sistemas CNC da série i da FANUC (série 16i, 18i, 21i, 0i,e relacionados) utilizar o bus serial I/O Link para comunicar entre a unidade de controlo principal do CNC e os dispositivos de E/S externos incluindo a unidade de ligação do painel do operador.
Esta abordagem de barramento serial substituiu a fiação paralela mais antiga usada nas gerações anteriores do FANUC, onde cada sinal de E/S exigia seu próprio fio individual do CNC para o painel do operador.
O I/O Link transporta todos os sinais de entrada e saída do painel através de um pequeno número de fios,simplificando drasticamente a fiação, acrescentando a exigência de que o painel do operador contenha placas de E/S capazes de traduzir entre os dados sérios do I/O Link e os sinais físicos do botão/lâmpada.
As placas da série A20B-2004 são concebidas para operar dentro desta arquitetura, recebendo dados sérios do I/O Link do CNC, decodificando-os para ativar os sinais de saída adequados (luzes indicadoras,Saídas de relé), e codificando os sinais de entrada física (estados de botão, posições de interruptor, pulsos MPG) para ser enviado de volta para o CNC via I / O Link.
Esta função de tradução bidirecional é fundamental para o funcionamento do painel do operador no ambiente CNC da série i.
Os padrões de falha das placas de E/S do painel do operador são definidos pelo local onde se encontram no ambiente da máquina.
A consola do operador é a parte da máquina mais acessível para o homem. É aberta para manutenção, sujeita à entrada de contaminação do refrigerante do espaço de trabalho da máquina.expostos a vibrações dos eixos móveis da máquina, e em algumas instalações, em zonas de temperatura ambiente relativamente elevadas.
Estes factores ambientais produzem modos de falha específicos:
Falhas causadas por contaminação:A neblina do líquido de arrefecimento e a poeira metálica que entram na caixa do painel do operador se depositam na superfície do PCB durante anos de funcionamento.
Esses depósitos criam caminhos de vazamento entre os traços de sinal de entrada, causando estados de botão fantasma ou entradas presas. O CNC recebe sinais de aperto de botão de botões que ninguém pressionou.ou não recebe sinais dos botões que são pressionados.
A limpeza da placa com solvente de qualidade eletrônica resolve casos leves; a contaminação grave pode exigir a substituição da placa.
Desgaste e corrosão dos conectores:Os conectores de cabo de fita e os conectores de borda de cartão nas placas de entrada/saída do painel do operador experimentam mais ciclos de inserção/remoção do que a maioria das outras placas CNC,porque o painel é acessado com mais frequência para manutenção.
Os contatos de conectores desgastados ou corroídos produzem sinais de I/O intermitentes a classe de falha mais difícil de diagnosticar porque os sintomas aparecem e desaparecem sem padrão.
Falha do circuito integrado do controlador de saída:Cada lâmpada ou circuito de saída na placa é accionado por um IC que fornece a tensão e a corrente corretas para a lâmpada indicadora.
Estes condutores podem falhar abertos (a lâmpada nunca acende) ou fechados (a lâmpada está sempre acesa), e também podem falhar de maneiras que danificam a própria lâmpada.
Quando os LED começaram a substituir as lâmpadas incandescentes nos painéis de operador da FANUC,Os requisitos atuais do condutor alterados .
Danos causados por ESD:Os botões e interruptores na face do painel do operador são pontos de entrada potenciais para a eletricidade estática dos operadores que acumularam carga ao caminhar sobre certos materiais do piso.
Se o percurso de proteção estática do painel estiver incompleto, o ESD pode atingir os circuitos de entrada da placa A20B-2004, causando falha imediata ou danos latentes que se degradam ao longo do tempo.
Quando o A20B-2004-0241 for identificado como fonte de avaria numa investigação de E/S do painel do operador,O processo de substituição é geralmente simples porque este tipo de placa não armazena dados de máquinas CNC:
Não é necessário backup de dados:Ao contrário das placas principais da CPU ou módulos de memória, as placas de E/S do painel do operador não armazenam parâmetros, programas ou dados de configuração da máquina.
Verifique a variante correta:A série A20B-2004 contém múltiplas variantes (-0241, -0690, -0691, -0740, e outros) que servem diferentes configurações de painel e contagens de pontos de E/S.
A substituição exacta deve corresponder ao número de peça da placa instalada.As placas dentro desta família não são funcionalmente intercambiáveis. Uma placa projetada para uma configuração de painel não interfaz corretamente com a fiação de um painel diferente., mesmo que se encaixe fisicamente no mesmo espaço.
Verificação após a instalação:Após a instalação do A20B-2004-0241 de substituição, verificar todas as funções do painel individualmente: cada botão produz o sinal de entrada PMC correto (visível no ecrã de diagnóstico PMC),Cada luz indicadora acende corretamente quando comandada, o volante MPG (se ligado a esta placa) produz um movimento do eixo na direção e no incremento corretos e a função de parada de emergência funciona correctamente através do seu circuito de segurança.
P1: Os botões do painel do operador pararam de responder, mas o ciclo automático da máquina continua.
Sim, este padrão sintomático de operação automática continua normalmente enquanto as entradas manuais do painel deixam de responder é característico de uma falha da placa de E/S do painel do operador.
As funções de servo e PMC do CNC que controlam a operação automática não dependem da placa de E/S do painel; elas funcionam de forma independente.
São afetadas apenas as funções que requerem a placa de E/S do painel como caminho de comunicação (jogging manual, interruptores de desativação, botões de arranque/manutenção do ciclo, interruptores de modo).
Confirmar verificando o ecrã de diagnóstico do PMC (entrada de endereço G) ¢ se os estados dos botões não estão a mudar quando os botões são pressionados, a falha está no caminho do sinal do botão para o PMC,que inclui o A20B-2004-0241.
P2: Pode um A20B-2004-0241 contaminado ser limpo em vez de substituído?
Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.
Isto vale a pena tentar antes de se comprometer com uma placa de substituição.
Contaminação pesada com depósitos espessos, líquido refrigerante com aditivos de corte solúveis em água, or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.
P3: Após a substituição do A20B-2004-0241, uma luz indicadora permanece acesa permanentemente e outra nunca.
Estes sintomas sugerem problemas de fiação e não uma placa defeituosa.
Incandescência permanente: verificar se há um curto-circuito na fiação de saída (fios de lâmpada que se tocam, ligação à terra defeituosa da lâmpada ou um curto-circuito de um conector de um alfinete a outro).
Nunca acender luz: verificar se há um circuito aberto na fiação de saída (cabo quebrado, conector desligado, necessidade de substituição da lâmpada).
Além disso, verifique se o tipo de controlador de saída da placa de substituição (força versus saída de afundamento, LED versus controlador incandescente) corresponde à placa original e às lâmpadas instaladas no painel.Se o tipo de controlador não corresponder, algumas lâmpadas podem comportar-se de forma inesperada.
Q4: Como é identificado o A20B-2004-0241 como necessitando de substituição em relação à unidade de ligação do painel de operador com a qual interage?
Isolar a falha entre a placa de E/S do painel do operador e a unidade de ligação a que se conecta requer uma abordagem sistemática de rastreamento de sinal.Teste a continuidade do botão com um multimetro (confirma que o botão funciona).
Em seguida, teste o sinal no pin do conector no A20B-2004-0241 (confirma que a fiação do botão para a placa está intacta).
Em seguida, verifique a tela de diagnóstico do PMC para ver se o sinal chega ao CNC.
Se a continuidade for confirmada no conector, mas o sinal não chegar ao PMC, a falha está na placa ou no seu caminho de comunicação com o CNC.
Se a continuidade falhar no conector, a falha está na fiação ou no botão.
Q5: Qual é o procedimento de protecção ESD correto ao manipular e instalar o A20B-2004-0241?
Manusear a placa somente usando uma pulseira ESD conectada a um ponto de aterramento verificado no gabinete elétrico da máquina.Manter a placa na sua embalagem antistática até ao momento da instalação.
Nunca coloque o quadro em superfícies comuns de papelão, plástico ou madeira.
Quando inserir a placa no seu conector, aplique uma pressão uniforme em todo o comprimento da placa em vez de uma força em uma extremidade.Desligue completamente a máquina antes de qualquer instalação ou remoção da placa.
Essas precauções são essenciais para os painéis de comando do operador, porque possuem numerosas interfaces de conectores que são potenciais pontos de entrada de ESD.
