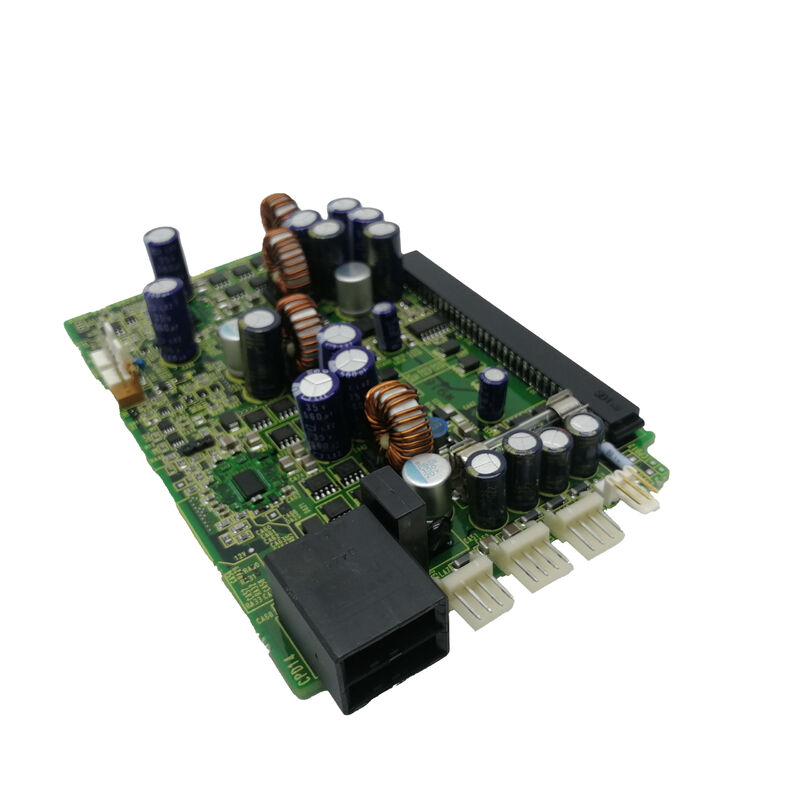

PLACA PC FANUC A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O

FANUC A20B-2100-0030 | Placa de Controle de Drive Servo Série Alpha e— Interface FSSB / Tipo-A

A Camada de Controle Dentro de um Módulo Drive Alpha

A A20B-2100-0030 é a placa de controle da série A20B-2100 da FANUC e— a placa frontal que fornece a inteligência de controle em um módulo amplificador de servo ou spindle da série Alpha. Compreender o que esta placa faz e o que ela não faz é essencial para o diagnóstico correto de falhas.

Um módulo drive Alpha da FANUC é uma montagem de duas camadas. A placa de potência base lida com tudo de alta tensão: ponte retificadora, capacitores do barramento DC, módulos IGBT, drivers de gate e detecção de corrente. A placa de controle frontal lida com tudo digital: recebendo comandos de posição do eixo do CNC através do link de fibra óptica FSSB (ou interface analógica Tipo-A), calculando a referência de corrente a partir do erro de posição, executando o algoritmo de controle de corrente para gerar ciclos de trabalho PWM e transmitindo dados de status e alarme de volta para o CNC.

Essas duas camadas falham por diferentes mecanismos. Módulos IGBT na placa de potência degradam através de ciclos térmicos e estresse de sobrecorrente. A placa de controle falha através do envelhecimento de capacitores eletrolíticos (afetando a fonte de alimentação interna da placa), danos por ESD durante a manutenção ou falhas individuais de ICs. Como elas falham independentemente, uma placa de potência pode estar totalmente saudável enquanto a placa de controle está defeituosa e— vice-versa. Identificar qual camada falhou antes de encomendar peças evita a substituição de hardware bom.

Códigos de Alarme que Indicam a Placa de Controle

Três categorias de alarme implicam especificamente a placa de controle da série A20B-2100 em vez do motor ou da placa de potência:

Alarmes de comunicação FSSB (SV200/SV400): A placa de controle contém o IC transceptor óptico FSSB que conecta o drive ao CNC. Um transceptor defeituoso produz falhas de comunicação FSSB mesmo com um cabo de fibra intacto.

Alarmes de encoder (alarme de servo 8): A placa de controle decodifica os dados seriais do encoder do motor servo. Se o circuito receptor de encoder da placa falhar, o CNC não recebe feedback de posição e gera alarmes de falha de encoder e— muitas vezes atribuídos incorretamente ao encoder ou cabo antes que a placa seja considerada.

Erro de seguimento excessivo (alarme de servo 9/A): Um amplificador operacional defeituoso, ADC quebrado ou fonte de alimentação perdida na placa de controle interrompe o loop de controle de corrente. O drive emite corrente incorreta ou nenhuma corrente, o erro de posição se acumula e o CNC dispara por erro de seguimento excessivo.

Série A20B-2100 e— Correspondência de Sufixo é Crítica

A família A20B-2100 abrange uma grande variedade de configurações de módulos drive e— amplificadores de eixo único, eixo duplo e spindle em diferentes classificações de corrente utilizam placas desta série. Os últimos quatro dígitos identificam a variante específica. Sufixos diferentes correspondem a diferentes tipos de drive, diferentes tipos de interface e diferentes parâmetros da série de motores.

A instalação de uma placa com sufixo incorreto causa alarme imediato ou comportamento incorreto do motor. Se a etiqueta da placa original estiver ilegível, identifique a placa correta cruzando a especificação de pedido do módulo drive (A06B-6096-Hxxx ou A06B-6079-Hxxx) com o manual de manutenção da série Alpha da FANUC.

Especificações Principais

FAQ

P1: Como se confirma que a placa de controle falhou em vez da placa de potência ou do motor?

O padrão do código de alarme é o primeiro indicador. Alarmes de comunicação FSSB que persistem após a substituição do cabo de fibra apontam para o transceptor da placa. Alarmes de encoder que persistem após a confirmação da integridade do cabo e teste com um motor conhecido como bom implicam o receptor de encoder da placa. O diagnóstico definitivo é o teste de troca de placas: instale uma A20B-2100-0030 conhecida como boa no drive suspeito e— se o drive operar corretamente, a placa original é confirmada como defeituosa.

P2: Diferentes variantes de sufixo A20B-2100 (por exemplo, -0030 vs -0031) podem ser usadas de forma intercambiável?

Não. Diferentes variantes dos últimos quatro dígitos correspondem a diferentes tipos de módulos drive, protocolos de interface e parâmetros de motor. A substituição deve corresponder exatamente ao número da peça original. Se a placa original for ilegível, use o número da especificação de pedido do módulo drive para identificar a placa correta na documentação de manutenção da série Alpha da FANUC.

P3: O reparo em nível de componente da A20B-2100-0030 é viável?

Sim, através de centros de reparo especializados em FANUC com bancadas de teste em nível de componente. Itens de reparo comuns são capacitores eletrolíticos, optoacopladores, cristais osciladores de clock e ICs reguladores de tensão. Um reparo completo da placa por um centro experiente geralmente restaura a placa às especificações funcionais. Para máquinas de alto valor onde o tempo de inatividade é caro, o reparo é quase sempre mais econômico do que a aquisição de estoque novo-velho, que pode estar indisponível ou com preço premium.

P4: Qual é o procedimento correto para substituir a A20B-2100-0030?

Desligue a máquina e aguarde o barramento DC do módulo drive descarregar e— observe o LED indicador de carga. Instale o substituto com precauções ESD e confirme que todos os conectores e conexões de fibra óptica estão totalmente encaixados. Ligue e observe o display de LED na inicialização; um display normal "0" ou "–" indica inicialização bem-sucedida. Verifique o alarme 9001 (parâmetro servo não definido) e— se presente, recarregue os parâmetros do eixo a partir do backup antes de movimentar o eixo.

P5: Quais alternativas remanufaturadas existem?

Empresas especializadas em reparo FANUC oferecem placas A20B-2100 remanufaturadas com substituição completa de capacitores, inspeção em nível de componente e teste funcional em bancadas de teste de drive FANUC dedicadas. Uma placa remanufaturada de um fornecedor respeitável geralmente carrega uma garantia de 6–24 meses, que muitas vezes excede a garantia em estoque excedente não testado.
