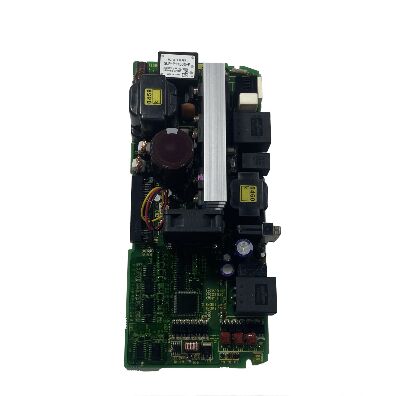

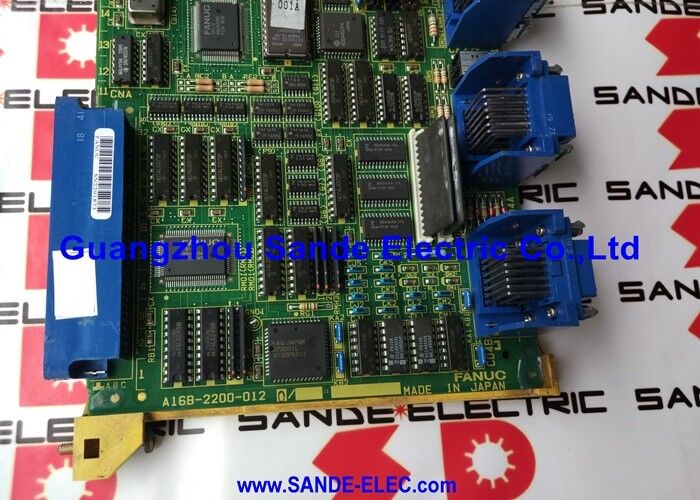

Fanuc A20B-2100-0740 Painel de controlo do PC A20B21000740 A2OB-21OO-O74O

A20B-2100-0740 | PCB de controle FANUC série αis SVM1-160i - 160A de eixo único / A06B-6114-H106 / placa de fiação A16B-2203-0662

Série αis — Alpha Servo aprimorado para CNC de alto desempenho

A série FANUC αis (Alpha iS) representa uma evolução da plataforma de servoacionamento Alpha-i, especificamente otimizada para maquinação de alta velocidade e elevada precisão. A designação "iS" (i = geração i, S = alta velocidade ou especificação aprimorada) posiciona esta série acima dos inversores Alpha-i padrão em aplicações onde o desempenho máximo de contorno é a prioridade.

Os módulos SVM1 da série αis (série A06B-6114) são módulos servo amplificadores de eixo único para esta plataforma, cobrindo uma faixa de classificações de corrente de pico para diferentes requisitos de motor de eixo:

O A20B-2100-0740 é a PCB de controle para oSVM1-160i— a variante de corrente de pico de 160A, que atende às aplicações de eixo único mais pesadas da linha de produtos αis.

Especificações principais

PCB de controle e placa de fiação — Funções complementares

O SVM1-160i contém dois PCBs principais:

A20B-2100-0740 (PCB de controle):A camada inteligente. Comunica-se com o CNC via FSSB, executa o algoritmo de controle de corrente HRV, processa o feedback do encoder e gera sinais de acionamento de porta para os dispositivos IGBT.

A16B-2203-0662 (placa de fiação):A camada do conector físico. Fornece conexões de terminal de barramento CC, conexões de saída de motor trifásico, conectores de cabo de encoder e interface mecânica para a fiação do gabinete do inversor. Transporta os condutores com classificação 160A.

Uma falha no A20B-2100-0740 normalmente se manifesta como erros de comunicação FSSB ou falhas de servocontrole. Uma falha na placa de fiação A16B-2203-0662 se manifesta como saída de energia ou sintomas relacionados à conexão.

Cenários de aplicação

Falha na placa de controle SVM1-160i:Um FANUC αis SVM1-160i (A06B-6114-H106) desenvolve um alarme de comunicação FSSB. A placa de fiação e os dispositivos de energia são testados corretamente. O A20B-2100-0740 é identificado como a falha. A substituição restaura a comunicação e o controle do servo.

Manutenção do eixo central de usinagem pesada:Um grande centro de usinagem horizontal com uma mesa indexadora pesada utiliza o SVM1-160i como eixo rotativo. Durante a manutenção programada, o A20B-2100-0740 é substituído proativamente para evitar falhas na placa de controle em produção.

Perguntas frequentes

Q1: O que é a série αis e como ela difere da série Alpha-i (αi) padrão?

A série αis (Alpha iS) (números de pedido A06B-6114) é uma versão aprimorada da plataforma de acionamento Alpha-i, otimizada para os requisitos de usinagem de alta velocidade e alta precisão de aplicações de matrizes e moldes, aeroespaciais e de usinagem de precisão. A série αis usa um motor revisado e um design de acionamento em comparação com a série padrão A06B-6096 (Alpha-i FSSB). O A20B-2100-0740 é específico da série αis A06B-6114 e não é intercambiável com o A20B-2100-0540 usado na série padrão A06B-6096.

Q2: A substituição do A20B-2100-0740 requer alterações nos parâmetros do servo?

Não. Os parâmetros do servo (ID do motor, tipo de encoder, valores de ganho, limites de corrente) são armazenados na memória principal de parâmetros do CNC. A substituição da placa de circuito impresso de controle não afeta esses valores armazenados. Após instalar o A20B-2100-0740 substituto, o CNC restabelece a comunicação FSSB e aplica os parâmetros existentes à nova placa.

Q3: Qual segurança de descarga se aplica antes de manusear o A20B-2100-0740 dentro do SVM1-160i?

O SVM1-160i possui um banco de capacitores de barramento CC substancialmente maior do que variantes menores do SVM1, devido à sua classificação de 160A. Mais energia armazenada significa um tempo de descarga necessário mais longo após a remoção da energia CA. Siga sempre o tempo de espera especificado no manual de manutenção da série αis antes de abrir o módulo. Verifique a descarga com um voltímetro CC calibrado.

Q4: O A20B-2100-0741 (tabela) é igual ao A16B-2203-0662?

O A20B-2100-0741 está listado como uma "placa de circuito da placa traseira do servo drive" - ​​um componente de fiação/placa traseira relacionado na família de drives αis SVM1. O manual de manutenção FANUC αis identifica A16B-2203-0662 especificamente como a placa de fiação para o SVM1-160i (A06B-6114-H106). Ambos atendem à função de conector físico e conexão de alta corrente, mas confirme na documentação do inversor qual placa específica se aplica ao módulo instalado.

Q5: O A20B-2100-0740 pode ser usado no SVM1-360i (A06B-6114-H109)?

Não. O SVM1-360i usa uma PCB de controle diferente (A20B-2100-0830) e uma placa de fiação diferente (A16B-2203-0625). A classificação de corrente de pico de 360A requer escala de feedback de corrente diferente e hardware de interface de acionamento de porta em comparação com o SVM1-160i de 160A. Estas placas de controle atendem a classificações de corrente específicas dentro da família αis SVM1 e não podem ser trocadas entre modelos.
