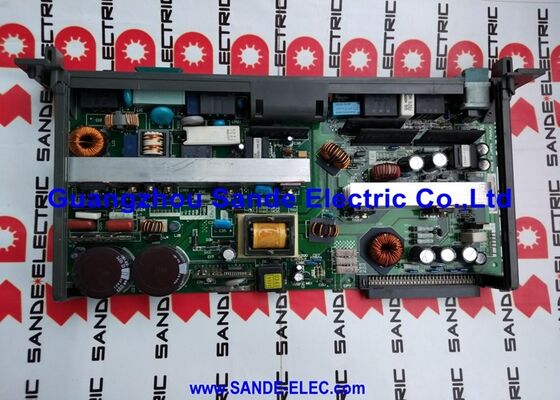

Fanuc A20B-2100-0762 Painel de controlo de accionamento Em boas condições A20B21000762 A2OB-21OO-O762

A20B-2100-0762 | Placa de controle FANUC Alpha-i Servo PSM - Corte de energia / PCB de alimentação de barramento Servo DC / Substituída por A20B-2101-0392

O que o PSM faz – e por que seu painel de controle é importante

Num sistema servo FANUC Alpha-i, o PSM (Módulo de fonte de alimentação) ocupa a posição mais à esquerda no armário da unidade. Cada SVM (módulo servo amplificador) e SPM (módulo amplificador de fuso) no sistema obtém sua energia operacional do PSM - o PSM converte a fonte de alimentação CA de entrada na tensão regulada do barramento CC que os módulos amplificadores usam para acionar motores.

O PSM não é um transformador passivo. Ele contém circuitos ativos de retificação e regeneração, monitoramento inteligente da tensão do barramento CC e um mecanismo de desligamento de energia que interrompe o barramento CC quando o sistema recebe um comando para parar ou quando uma falha é detectada. Toda essa inteligência é controlada pelo PCB dentro do PSM.

A A20B-2100-0762 é esta placa de controle – o núcleo eletrônico do Alpha-i PSM. Ele gerencia a regulação da tensão do barramento CC, monitora a temperatura interna e o status operacional do PSM e executa a sequência de desligamento de energia quando necessário.

Principais informações do produto

Função de desligamento de energia — Segurança e parada controlada

A função de desligamento de energia incorporada no PSM equipado com A20B-2100-0762 fornece terminação controlada da alimentação do barramento CC para todos os módulos amplificadores. Quando o CNC comanda um desligamento — seja através da conclusão normal do programa, parada do operador ou parada de emergência — o circuito de desligamento de energia do PSM responde descarregando e interrompendo com segurança o barramento CC.

Sem um desligamento controlado, a carga residual nos capacitores do barramento CC continua alimentando os amplificadores após o comando de parada, criando um risco à segurança e atrasando a capacidade de reinicialização do sistema. A função de desligamento de energia garante que o barramento CC atinja uma tensão segura dentro de um período de tempo definido após o comando de parada, tornando o sistema previsível tanto para segurança quanto para sequência de reinicialização.

Quando o A20B-2100-0762 falha, o PSM pode perder a capacidade de sequenciar corretamente o corte de energia – resultando em alarmes do PSM, falha na habilitação do barramento CC na inicialização ou comportamento errático da tensão do barramento.

Cenários de aplicação

Falha na placa de controle PSM:Um sistema de unidade FANUC Alpha-i não consegue estabelecer a tensão do barramento CC após ser ligado. O PSM exibe um alarme e não passa da autoverificação inicial. Depois de confirmar que a entrada CA e o circuito do barramento CC estão intactos, a placa de controle A20B-2100-0762 é identificada como a falha. A substituição – ou instalação do A20B-2101-0392 – restaura a operação normal do PSM.

Falha de desligamento de energia do PSM:O sistema de inversor não consegue executar uma parada controlada — o barramento CC não desliga corretamente no comando de parada de emergência. O diagnóstico rastreia a falha até o circuito de corte de energia no A20B-2100-0762. A substituição da placa restaura a sequência correta de desligamento.

Perguntas frequentes

Q1: Qual é a diferença entre o A20B-2100-0762 e o A20B-2101-0392?

O A20B-2101-0392 é o substituto atualizado do A20B-2100-0762. A placa de substituição atende às unidades Alpha-i PSM das séries 6110 e 6120 HV em 400–480 Vca. O -0762 e -0392 partilham a mesma função funcional (placa de controlo PSM com corte de energia), mas o -0392 reflete atualizações de hardware na evolução do produto Alpha-i PSM da FANUC. Confirme a compatibilidade do modelo PSM antes de instalar a substituição.

Q2: O PSM pode operar sem o barramento DC conectado a qualquer servo amplificador?

O PSM pode estabelecer e manter a tensão do barramento CC sem amplificadores conectados. Isto é útil para testar o PSM isoladamente. Entretanto, o estado operacional normal do PSM é com amplificadores no barramento CC – o sistema monitora a carga do barramento e responde aos sinais de status do amplificador. Operar o PSM por longos períodos sem amplificadores conectados não é uma condição operacional padrão e pode disparar alarmes de proteção dependendo da configuração do PSM.

Q3: Quais códigos de alarme indicam que a placa de controle A20B-2100-0762 falhou?

Os alarmes FANUC Alpha-i PSM são exibidos no LED de status do PSM ou comunicados ao CNC como códigos de alarme SV. Alarmes específicos do PSM — incluindo subtensão do barramento CC, sobrecarga do barramento CC, falha no circuito de corte de energia e alarme do circuito principal do PSM — são candidatos a uma falha na placa de controle. Os servoalarmes de eixo único ou alarmes específicos do motor normalmente apontam para os módulos servoamplificadores e não para o PSM.

Q4: O PSM requer alguma configuração de parâmetro após a substituição do A20B-2100-0762?

A placa de controle PSM não contém parâmetros de servo CNC — estes permanecem na memória principal de parâmetros do CNC. No entanto, o PSM pode armazenar configuração de hardware interno ou dados de calibração. Após instalar uma placa substituta, ligue o sistema e observe se o PSM conclui sua autoverificação e estabelece a tensão do barramento CC normalmente. Se aparecerem alarmes de configuração, consulte o manual de manutenção do servo amplificador Alpha-i para quaisquer etapas de verificação pós-substituição.

P5: É seguro trabalhar dentro do PSM com a unidade desligada?

Não – não imediatamente após o desligamento. Os capacitores do barramento CC do PSM retêm uma carga de tensão perigosa após a alimentação CA ser removida. Aguarde o intervalo de descarga especificado no manual de manutenção do servo amplificador FANUC Alpha-i (normalmente 20–30 minutos, ou até que o indicador LED de carga mostre que os condensadores descarregaram) antes de abrir a caixa do PSM ou manusear quaisquer componentes internos, incluindo a placa A20B-2100-0762.
