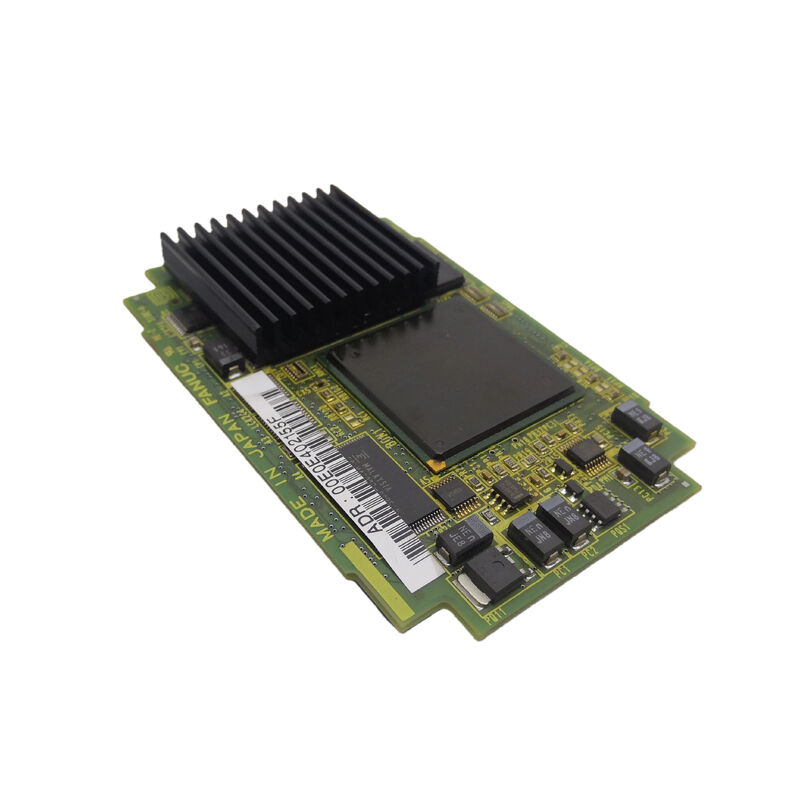

FANUC PC Control Board A20B21000802 A2OB-21OO-O8O2 A20B-2100-0802

A20B-2100-0802 FANUC Alfa-i Spindle Module Control / Interface PCB ¢ CNC Amplificador de Fuso / série A20B-2100

PCB de controlo do fuso Inteligência no interior do módulo do fuso

O módulo de amplificador de fuso FANUC Alpha-i (série Alpha SPMC i) é a unidade de acionamento que alimenta o motor do fuso principal da máquina-ferramenta.Ele leva a energia do ônibus DC do PSM (Módulo de Fornecimento de Energia) e a converte na frequência variável, saída AC de tensão variável necessária para acelerar o fuso para a velocidade, mantê-lo na velocidade programada sob carga de corte e realizar orientação precisa do fuso para mudanças de ferramenta.

Toda essa inteligência vive no PCB de controle dentro do módulo de fuso.

Recebe comandos de velocidade do CNC:Através da interface do fuso serial, o PCB de controle recebe a velocidade do fuso comandada pelo CNC, recebe funções de código M (inicialização, parada, orientação do fuso) e retorna o status do fuso de volta ao CNC.

Executa o controlo de velocidade:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

Gerencia funções de protecção:Os sinais de sobrevelocidade, sobrecorrente, sobreaquecimento do motor e falha do ônibus de CC são processados pela placa de controle.a placa desencadeia o fuso e gera o código de alarme adequado.

Controla o estágio IGBT de saída:Os sinais de acionamento do portão da placa de controle ligam os dispositivos de alimentação IGBT do módulo do fuso, produzindo a corrente do motor de três fases.

Informações essenciais sobre o produto

Falha do painel de controlo do fuso

Quando o PCB de controle do fuso falha, o fuso da máquina não pode funcionar normalmente.

O fuso não atinge a velocidade de comando:Falha no circuito de regulação da velocidade ∙ o fuso funciona em circuito aberto à velocidade errada ou não pode responder a alterações de carga.

Alarme de comunicação do fuso:O CNC perde a comunicação com o eixo de série (códigos de alarme SP01, SP02, SP08 dependendo da geração do CNC) ¢ a ligação serial entre a placa de eixo do CNC e o A20B-2100-0802 está quebrada.

Alarme do fuso imediatamente activado:Os circuitos de proteção na placa de comando detectam uma condição que impede o funcionamento normal ¢ gerando códigos de alarme do fuso que não são causados por falhas externas do motor, fiação ou térmicas.

Cenários de aplicação

Falha na placa de comando do módulo de fuso alfa-i:O fuso de um centro de usinagem desenvolve um alarme de comunicação serial e não pode ser ligado. O motor e o cabo do fuso são testados corretamente. O PCB de controle do fuso A20B-2100-0802 é identificado como a falha.Substituição da placa restabelece a comunicação do fuso e regulação da velocidade.

Falha de regulação da velocidade do fuso:Um eixo de torno CNC não pode manter a velocidade comandada sob carga de corte velocidade cai significativamente e não se recupera. O hardware do algoritmo de controle de velocidade do A20B-2100-0802 é falho.A substituição da placa restaura a regulação da velocidade..

Perguntas frequentes

P1: O A20B-2100-0802 pode ser substituído sem remover o módulo de fuso completo?

O A20B-2100-0802 é um PCB interno dentro da caixa do módulo do fuso Alpha-i.e a extração da placa interna realizada de acordo com o procedimento manual de manutenção do amplificador de fuso FANUCA placa pode ser substituída sem substituir a caixa, a placa de fiação ou os dispositivos de alimentação, se estiverem intactos.

P2: A A20B-2100-0802 contém software (firmware) do motor do fuso?

As placas da classe A20B-2100-0800 que permitem que as definições do software do motor (códigos H550, H553, H570, H580 que indicam o firmware do tipo do motor) se encontrem na placa de comando do fuso.Quando se procura um substituto A20B-2100-0802, verificar se a placa é fornecida com o mesmo firmware do tipo motor que o original.As configurações dos parâmetros do fuso no CNC (parâmetros de seleção do motor) devem ser verificadas e o firmware da placa pode precisar ser atualizado para corresponder ao motor do fuso instalado..

Q3: Que códigos de alarme de fuso indicam que o A20B-2100-0802 pode ter falhado?

Os sinais de alarme do fuso que apontam para a placa de comando incluem: SP01 (motor sobreaquecido, pode ser uma falha no processamento da placa de comando se a temperatura do motor for confirmada normal),SP02 (desvio de velocidade pode ser uma falha de regulação), SP08 (erro de comunicação em série do fuso ‡ ligação interrompida entre o CNC e a placa de comando do fuso),e SP24/SP25/SP30 (alarmes relacionados com o IPM ou com o dispositivo de potência que possam originar-se de comandos incorretos de accionamento do portão da placa de comando)Devem ser excluídas, em primeiro lugar, as falhas externas (enrolamento do motor, codificador, fiação).

P4: A substituição do A20B-2100-0802 requer alterações nos parâmetros do fuso?

A maioria dos parâmetros do fuso são armazenados na memória principal do parâmetro do CNC e são re-aplicados automaticamente após a montagem da placa de substituição.se a placa tiver firmware de motor incorporado (conforme descrito nas notas da família A20B-2100-0800),, verifique se os parâmetros de seleção do fuso do CNC correspondem ao firmware na placa de substituição.

Q5: Qual é o procedimento de descarga segura antes de aceder ao A20B-2100-0802?

O módulo do fuso Alpha-i contém um banco de condensadores de autocarro de CC que retém a tensão perigosa após a remoção da energia da rede.O manual de manutenção do amplificador de fuso FANUC Alpha-i especifica o tempo de descarga para a potência nominal do módulo específico. Aguarde sempre o tempo especificado e verifique com um voltímetro de corrente contínua antes de abrir o módulo.
