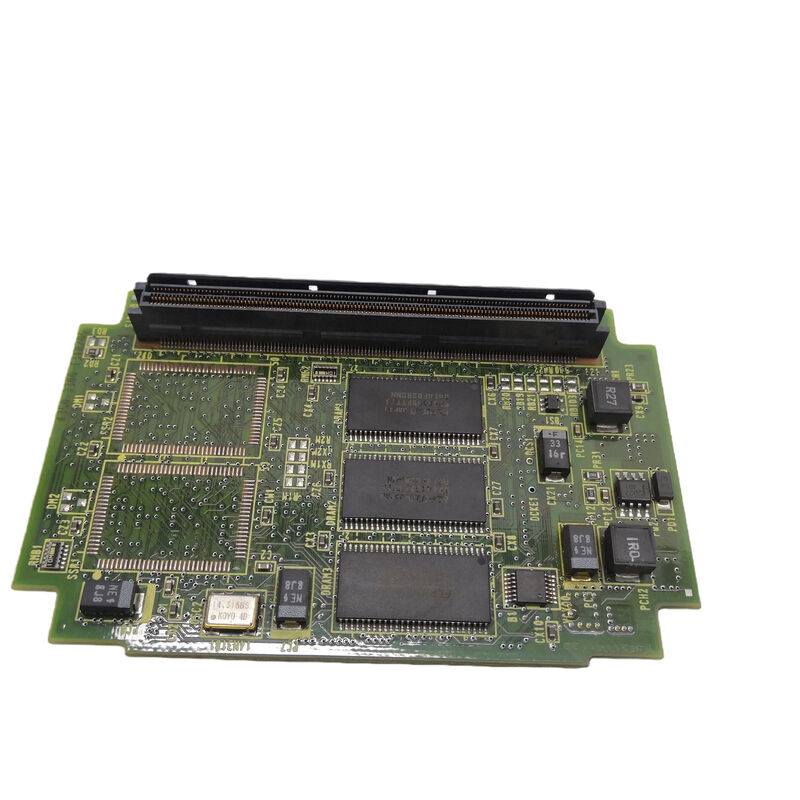

FANUC A20B-2100-0830 usado A20B21000830 A2OB-21OO-O83O

A20B-2100-0830∙ FANUC αis SVM1-360i PCB de controlo 360A mono-eixo / A06B-6114-H109 / placa de fiação A16B-2203-0625 / Japão Original

SVM1-360i O módulo de um eixo de corrente mais alta da série αis

Dentro da família de módulos servo de eixo único FANUC αis (Alpha iS) (série A06B-6114), o SVM1-360i é a variante mais poderosa.ocupa a posição de topo na gama de produtos αis SVM1:

A classificação de corrente de pico de 360A do SVM1-360i representa um aumento de 2,25 vezes em relação ao SVM1-160i (160A). This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.

Principais especificações

Controle de PCB Gerenciamento do pico de 360A em tempo real

O PCB de controlo A20B-2100-0830 fornece todas as informações para o SVM1-360i:

Comunicação por fibra óptica FSSB:Recebe comandos de posição do eixo da placa de servo FSSB do CNC e retorna o feedback do codificador em cada ciclo de interpolação, fornecendo ao CNC dados precisos da posição atual.

Controle da corrente do VRC:O algoritmo de controle de corrente High Response Vector é executado no processador do A20B-2100-0830, regulando a corrente de saída de 360A em direção ao valor comandado com alta largura de banda.A regulação precisa da corrente é crítica para as aplicações de grande inércia do SVM1-360i onde o servo deve responder rapidamente às mudanças de carga sem ultrapassar.

Monitorização da protecção:O A20B-2100-0830 monitora sensores térmicos, sinais de falha de corrente,e condições do autocarro de corrente contínua, ¢ gerando códigos de alarme e activando o motor quando os limiares de proteção são excedidos.

Cenários de aplicação

Falha da placa de comando SVM1-360i:Um FANUC αis SVM1-360i (A06B-6114-H109) desenvolve alarmes de comunicação FSSB. A placa de fiação e os dispositivos de alimentação são confirmados intactos. O A20B-2100-0830 é substituído.Comunicação FSSB e controle do servo são restaurados.

Manutenção de grandes centros de usinagem aeroespacial:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.

Perguntas frequentes

P1: O A20B-2100-0830 é compatível com o SVM1-160i (A06B-6114-H106)?

O A20B-2100-0830 é o PCB de controle especificamente para o SVM1-360i (A06B-6114-H109).Os limiares de proteção no PCB de controlo são correspondentes à potência específica do móduloA montagem do A20B-2100-0830 num SVM1-160i produziria uma regulação de corrente incorreta.

P2: A série αis SVM1-360i suporta HRV3 como os módulos αis menores?

Sim, o documento de especificação da série FANUC αis confirma a capacidade HRV3 para a gama αis SVM1, afirmando que "quando se utilizar HRV3, utilizar a placa de fiação A16B-2202-074X / PCB A20B-2100-054X" para módulos menores,e os maiores 360i e 160i seguem a mesma arquitetura compatível com HRV3O A20B-2100-0830 suporta o controlo de corrente de largura de banda necessária para aplicações de servo de grande inércia.

Q3: Quais são os requisitos de segurança de descarga para o SVM1-360i antes de aceder ao A20B-2100-0830?

O SVM1-360i possui o maior banco de capacitores na faixa αis SVM1 devido à sua classificação de 360A e aos requisitos de armazenamento de energia deste nível de potência.O tempo de descarga após a remoção da rede de alimentação é mais longo do que para módulos menores. Siga com precisão as especificações de espera de descarga do manual de manutenção da série αis. Verifique com um voltímetro DC calibrado.Nunca abra o módulo com base apenas no tempo decorrido ∙ A confirmação do voltímetro é obrigatória.

Q4: Qual o custo da substituição do A20B-2100-0830 em relação à substituição do módulo SVM1-360i completo?

A substituição da placa de controle A20B-2100-0830 custa tipicamente significativamente menos do que a substituição do conjunto completo do módulo A06B-6114-H109 SVM1-360i. O módulo completo contém a placa de fiação,Dispositivos de potência, dissipadores de calor e compostos de alojamento que não sejam desgastados por uma falha da placa de comando.A substituição a nível da placa é a abordagem econômica quando o diagnóstico de falha confirma que a placa de controle é o único componente que falhou.

P5: O A20B-2100-0830 requer qualquer inicialização após a montagem?

Não é necessária uma inicialização específica da placa após a montagem do A20B-2100-0830.Parâmetros servo são armazenados na memória principal do CNC e aplicados ao novo quadro de controle na inicializaçãoVerificar a prontidão do servo e executar testes a baixa velocidade antes de retomar a produção da máquina.Confirmar que o ecrã de detecção de servo FSSB no CNC mostra o eixo corretamente identificado após a substituição da placa.
