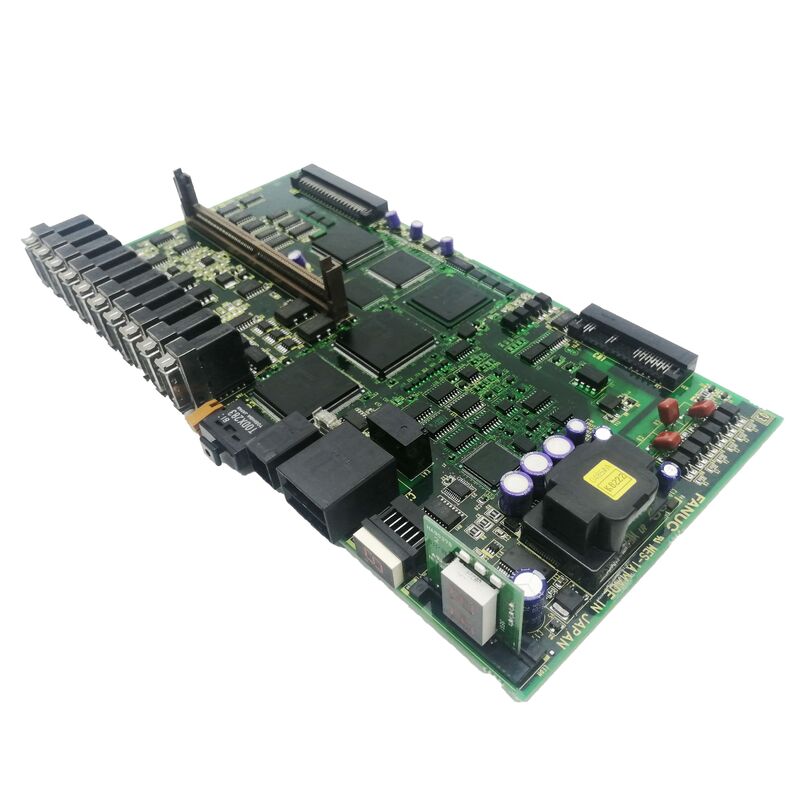

Fanuc A20B-2101-0012 Módulo A20B21010012 A2OB-21O1-OO12

A20B-2101-0012 ∙ FANUC Beta βiSVPM2 Servo/Spindle Drive Board ∙ Série A06B-6134 / Dual-Axis + 15kW SVSP / 0i-MC e 18/21i-B CNC

A06B-6134 Uma unidade, três funções de accionamento

A unidade Beta SVSP (Servo/Spindle Power) da série FANUC A06B-6134 é uma unidade integrada concebida para máquinas-ferramenta CNC de menor dimensão, onde o espaço e a eficiência de custos são importantes.Três funções que de outra forma ocupariam três módulos separados são combinadas numa única caixa:

Fornecimento de energia integrado do autocarro de CC:A unidade inclui o seu próprio estágio de conversão de potência, sem necessidade de PSM externo (Módulo de alimentação).A rede de corrente alternada se conecta diretamente à unidade e o retificador interno gera o barramento de corrente contínua para os estágios de saída do servo e do fuso.

Canais de servo-eixo duplo:Dois eixos de servo (X e Z em um torno CNC, ou X e Y em um pequeno centro de usinagem) são acionados a partir da mesma unidade.

Controle do fuso de 15 kW:Um terceiro canal aciona o motor do fuso ¢ a unidade está equipada com motores de fuso até à classe biLP15 (15kW).

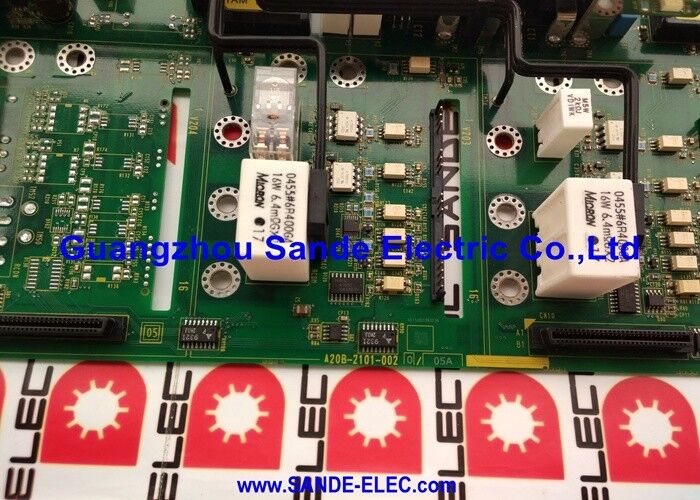

O A20B-2101-0012 é a placa de acionamento de servo/fuso dentro desta unidade integrada, um dos principais PCBs confirmados como parte do conjunto A06B-6134-H203#A ao lado da placa de potência A20B-2101-002x.

Informações essenciais sobre o produto

Contexto da máquina-ferramenta

O SVSP A06B-6134 é tipicamente encontrado em "máquinas-ferramenta CNC menos exigentes" ¢ centros de usinagem CNC compactos, pequenos tornos CNC,e máquinas de treinamento em que o equipamento completo do gabinete Alpha-i (PSM + SVM + SPM separados) seria fisicamente e economicamente desproporcional.

Esta unidade "normalmente é lançada com controles 18/21i-B finais ou mais do que provável com o popular sistema de controle 0i-MC como uma alternativa mais barata" para configurações de ponta.

• Um centro de usinagem CNC compacto com três eixos utiliza dois dos servocanais para X e Y; Z é manuseado separadamente ou por uma unidade dedicada.
• Um torno CNC usa os dois canais para X (deslizamento cruzado) e Z (carrinho), com o canal do fuso dirigindo o fuso principal de rotação.

A placa de acionamento A20B-2101-0012 dentro desta unidade gerencia o servo e a comutação do fuso para estes canais.

Cenários de aplicação

Falha da placa de acionamento SVSP:Um centro de usinagem CNC compacto com uma unidade SVSP A06B-6134-H203#A desenvolve um alarme de servo ou fuso.Substituição de nível da placa restabelece a função de acionamento completo.

Manutenção da integração CNC:Uma oficina de serviço que revisa um centro de usinagem CNC 0i-MC substitui o A20B-2101-0012 como parte de uma reparação abrangente da unidade SVSP.

Perguntas frequentes

P1: A A20B-2101-0012 é a placa de energia (A20B-2101-002x) ou uma placa separada na A06B-6134-H203?

"Conta com A20B-2101-002x & A20B-2101-0012" no A06B-6134-H203#A.As duas placas servem funções distintas A20B-2101-002x (descrito como A20B-2101-0022 em outros lugares) é a placa de fiação de energia que transporta caminhos de alta correnteA A20B-2101-0012 é a placa de acionamento servo/fuso que fornece a lógica de controlo.

Q2: Para que servomotores é o A06B-6134-H203 classificado com o A20B-2101-0012?

A classificação de 13A por canal dos eixos A06B-6134-H203 # A corresponde aos servomotores FANUC Beta de classe bi8 e bi12.Confirmar o modelo do servo motor da placa de identificação da máquina antes de substituir ou atualizar o hardware do servo drive.

P3: A substituição do A20B-2101-0012 requer alterações dos parâmetros do servo ou do fuso?

Não. Os parâmetros do servo e do fuso são armazenados na memória de parâmetros principal do CNC. A substituição da placa de acionamento A20B-2101-0012 não afeta quaisquer valores de parâmetros armazenados.Após a instalação do dispositivo de substituição e a restauração da energia, a unidade SVSP restabelece as suas funções de accionamento sob o conjunto de parâmetros CNC existente.

Q4: Que precauções de segurança se aplicam antes de aceder ao A20B-2101-0012 dentro da unidade SVSP?

Apesar do tamanho compacto da unidade, os capacitores retêm tensão perigosa após a remoção da rede AC.Seguir o procedimento de espera de descarga do manual de manutenção da série FANUC Beta i para a unidade A06B-6134, e verificar a descarga do autocarro com um voltímetro de CC antes de aceder às placas internas.

P5: O que é "biSVPM2" na descrição do produto?

A designação "biSVPM2" identifica o módulo funcional da unidade A06B-6134 SVSP a que pertence a placa A20B-2101-0012.Refere-se à secção Beta i Servo/Spindle Power Module da unidade SVSP, distinguindo este módulo interno da secção de alimentação da unidade e de outros conjuntos internos.
