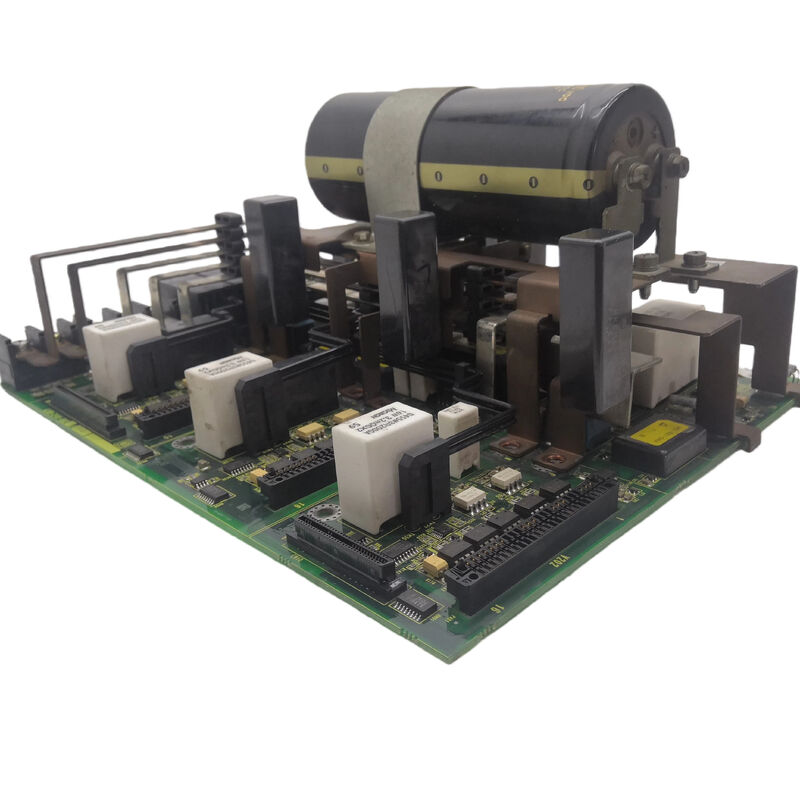

Fanuc A20B-2101-0025 Placa de circuito A2OB21O1OO25 A20B21010025

A20B-2101-0025 | FANUC Beta iSVSP3-40/40/40-15i PCB de potência de eixo triplo - A06B-6134-H303 / 3 × 40A Servo + eixo de 15kW / placa de fiação de alimentação

Três servo-eixos e um fuso — em uma única unidade

O A20B-2101-0025 atende à variante mais capaz da série FANUC A06B-6134 Beta SVSP: a configuração de eixo triplo. Enquanto o A06B-6134-H203 de eixo duplo cobre tornos de 2 eixos e centros de usinagem simples, o A06B-6134-H303 (H303#A ou H303#C) adiciona um terceiro canal servo — permitindo configurações de centro de usinagem de 3 eixos dentro do mesmo formato de unidade integrada.

A designação SVSPM1-40/40/40-15i detalha a capacidade:

• 40/40/40:Três canais de servo eixo, cada um com pico de 40A
• 15i:Amplificador de fuso integrado de 15kW
• SVSPM1:Módulo integrado único (em oposição a PSM + SVM + SPM separados)

Comparado ao A20B-2101-0022 de eixo duplo, o A20B-2101-0025 de eixo triplo fornece o canal servo adicional de 40A necessário para um terceiro eixo do servo motor - permitindo um centro de usinagem vertical CNC compacto de 3 eixos dentro de uma unidade de acionamento integrada.

Principais informações do produto

iSVSP3 vs iSVSP2 — Por que o terceiro eixo muda a placa de potência

A unidade de eixo duplo (A20B-2101-0022 para H203) e a unidade de eixo triplo (A20B-2101-0025 para H303) usam placas de potência diferentes porque o hardware físico é dimensionado com a contagem de eixos:

• Três estágios de saída servo requerem mais área de PCB para condutores de saída, conectores e sensores de corrente
• A carga do barramento CC de três servo-eixos mais um fuso é maior do que de dois eixos mais um fuso
• O layout da placa de alimentação deve acomodar os dispositivos IGBT adicionais, suas conexões de dissipador de calor e a fiação do gate drive

Essas diferenças tornam o A20B-2101-0025 fisicamente distinto do A20B-2101-0022 – as placas não são intercambiáveis.

Cenários de aplicação

Falha na placa de alimentação βiSVSP3:Um centro de usinagem CNC de 3 eixos com uma unidade SVSP3 A06B-6134-H303#A desenvolve alarmes de proteção de hardware que afetam todos os três servo-eixos e o fuso simultaneamente. A placa de alimentação A20B-2101-0025 é identificada como falha. A substituição da placa restaura todos os quatro canais.

Reparo de acionamento de centro de usinagem compacto:Um pequeno centro de usinagem vertical CNC usando o SVSP3 de eixo triplo como sistema de acionamento completo requer a substituição da placa de potência. O A20B-2101-0025 oferece a única opção de reparo disponível em nível de placa para esta unidade específica.

Perguntas frequentes

Q1: O A20B-2101-0025 é usado nas variantes H303#A e H303#C do A06B-6134?

O A06B-6134-H303 existe nas variantes #A (interface padrão) e #C (interface tipo C). A placa de potência A20B-2101-0025 fornece o estágio de saída de alta corrente — uma função independente do tipo de interface de comunicação. O fato de ambas as variantes compartilharem a mesma placa de alimentação depende da existência de algum conector ou diferença de hardware entre elas. Confirme na documentação interna da unidade específica.

Q2: Quais servo motores podem ser acionados pelos canais 40A do A20B-2101-0025?

O pico de 40 A por canal suporta servo motores FANUC Beta classificados para pico de até 40 A, abrangendo motores da classe bi22 a bi40 e modelos comparáveis ​​da série biS. Isso é significativamente maior do que os canais de 13A da variante H203 de eixo duplo, permitindo servomotores maiores para cargas mais exigentes do eixo central de usinagem de 3 eixos.

Q3: O A20B-2101-0025 pode substituir o A20B-2101-0022 em uma unidade de eixo duplo?

Não. A placa de alimentação de eixo triplo (A20B-2101-0025) possui um layout físico e configuração de conector diferentes da placa de eixo duplo (A20B-2101-0022). Eles atendem a diferentes números de pedido de módulos (H303 vs H203) e não podem ser trocados.

Q4: Quais são os requisitos de segurança de descarga para o A06B-6134-H303 antes de acessar o A20B-2101-0025?

A unidade SVSP3 possui um banco de capacitores interno maior que a unidade H203 de eixo duplo, devido ao canal servo adicional e maior potência combinada. Aguarde o tempo de espera de descarga total de acordo com o manual de manutenção da FANUC antes de aceder às placas internas. Verifique a descarga com um voltímetro CC calibrado, além de observar qualquer LED indicador de carga.

Q5: A substituição do A20B-2101-0025 afeta algum parâmetro do CNC?

Não. Todos os parâmetros do servo e do fuso residem na memória principal de parâmetros do CNC. A substituição da placa de alimentação não afeta os parâmetros armazenados. Depois de instalar o substituto A20B-2101-0025 e restaurar a energia, o CNC aplica os parâmetros existentes a todos os três canais servo e ao fuso automaticamente.
