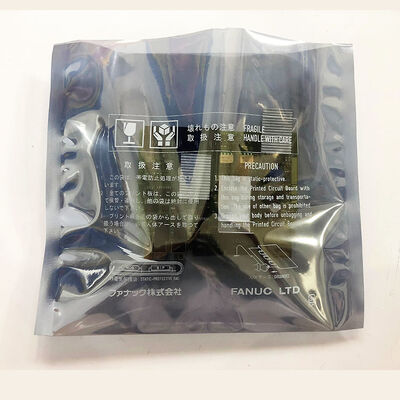

A20B-2101-0050∙ FANUC Beta-i SVM1 PCB de controlo SVM1-4i / SVM1-20i / SVM1-40i / A06B-6130-H001/H002/H003 / FSSB / Frenagem dinâmica
Beta-i SVM1 Economy Servo Drive de Eixo Único
A série Beta-i (βi) da FANUC ocupa o nível económico da gama de produtos da FANUC.Quando a série Alpha-i se destina a aplicações de alto desempenho que exijam máxima rigidez de servo e precisão de contorno, o Beta-i serve máquinas-ferramenta onde o desempenho de servo confiável a um custo prático é a prioridade.
O Beta-i SVM1 (servomodulo de eixo único, série A06B-6130) fornece um eixo de servo por módulo:
| Modelo |
Ordem n.o. |
Corrente de pico |
| SVM1-4i |
A06B-6130-H001 |
4A |
| SVM1-20i |
A06B-6130-H002 |
20A |
| SVM1-40i |
A06B-6130-H003 |
40A |
| SVM1-80i |
A06B-6130-H004 |
80A |
O A20B-2101-0050 é o PCB de controle comum para as variantes 4i, 20i e 40i. O 80i requer um PCB de controle separado (A20B-2101-0051).
Principais especificações
| Parâmetro |
Valor |
| Compatível |
SVM1-4i, SVM1-20i, SVM1-40i |
| Números de ordem |
H001, H002, H003 |
| Interface |
FSSB (fibra óptica) |
| Corrente de pico |
4A, 20A, 40A (por variante) |
| Freio dinâmico |
- Sim, sim. |
| Input |
200 ̊240VAC |
| Função do Conselho |
PCB de controlo |
Freno dinâmico
A função de travagem dinâmica do SVM1 é ativada automaticamente quando a unidade está desativada em E-stop, alarme ou perda de energia:
Como funciona:Quando a unidade desativa a sua saída, o PCB de controlo comanda um circuito que liga uma resistência através dos enrolamentos de fase do servomotor.Torna-se um gerador de corrente de condução através da resistência do travãoIsto gera um binário de travagem que desacelera o eixo significativamente mais rápido do que a marcha livre.
Por que é importante:O freio dinâmico fornece uma parada previsível e mais rápida, protegendo tanto a máquina quanto o operador.
Cenários de aplicação
Falha do PCB de controlo Beta-i SVM1-20i:O Beta-i SVM1-20i (A06B-6130-H002) de um centro de usinagem CNC compacto desenvolve alarmes de comunicação FSSB.Substituição do PCB de controlo A20B-2101-0050 restaura a comunicação FSSB.
Reemplaço da placa de servo do eixo CNC:Uma máquina CNC usa três acionamentos SVM1-20i separados para seus três eixos.
Perguntas frequentes
P1: Um A20B-2101-0050 cobre SVM1-4i, 20i e 40i ¢ todas as três classificações atuais?
Sim, o Manual de Descrições da Série Beta-i da FANUC (B-65322EN/02) confirma que o A20B-2101-0050 é o PCB de controlo para os três: SVM1-4i (H001), SVM1-20i (H002) e SVM1-40i (H003).A placa de energia muda com cada classificação atual, mas o PCB de controlo é comum nas três variantes.
P2: O A20B-2101-0050 pode substituir o A20B-2101-0051 (usado no SVM1-80i e no SVM1-40HVi)?
O A20B-2101-0051 serve o SVM1-80i de alta corrente e o SVM1-40HVi de alta tensão.Instalação de A20B-2101-0050 num SVM1-80i produz regulação de corrente incorretaSempre combinar o PCB de controlo com o modelo de unidade específico.
Q3: Quais placas de energia são emparelhadas com A20B-2101-0050 em cada variante SVM1?
Do manual FANUC Beta-i (B-65322EN/02):
- SVM1-4i e SVM1-20i (H001/H002): painel de energia A20B-2101-0091
- SVM1-40i (H003): Painel de energia A16B-3200-0512
A placa de controlo e a placa de alimentação devem funcionar para que a unidade funcione.
P4: A substituição do A20B-2101-0050 requer a reentrada do servoparâmetro?
Os parâmetros do servo (motor ID, tipo de codificador, valores de ganho) residem na memória de parâmetros principal do CNC.o CNC restabelece a comunicação FSSB e aplica automaticamente os parâmetros existentesVerificar a resposta normal do servo antes de voltar à produção.
