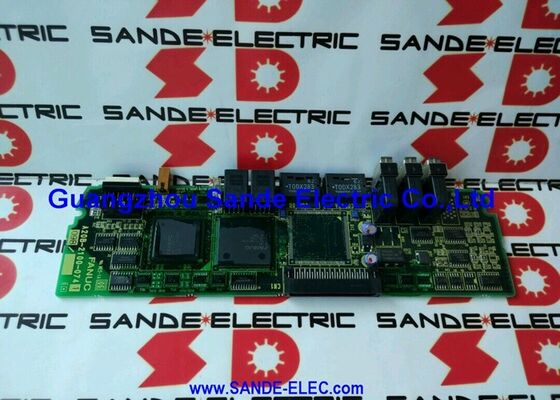

1 PC Fanuc Usado A20B-2101-0350 placa de PCB Em boas condições A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 | PCB de controle de eixo FANUC Alpha iSP — Unidade de eixo série A06B-6141 / Tipo A / 6141

A06B-6141 — O amplificador de eixo Alpha iSP

O A20B-2101-0350 é a PCB de controle Tipo A montada dentro do amplificador de eixo da série FANUC A06B-6141 Alpha iSP (i Spindle). O A06B-6141 é o amplificador de fuso integrado da série Alpha i da FANUC — combinando as funções de retificador, travagem regenerativa e inversor de fuso numa unidade compacta.

A PCB de controle (A20B-2101-0350) é a camada de inteligência do inversor. Ele executa:

Controle de velocidade do fuso:Receber comandos de velocidade do CNC através da interface serial do fuso e calcular a frequência e tensão de saída do inversor necessárias para atingir a velocidade comandada do fuso.

Controle de orientação:Gerenciamento da função de orientação do fuso — parada do fuso em uma posição angular precisa para troca de ferramenta, sincronização de rosqueamento rígido e contorno do eixo Cs.

Comunicação serial:Gerenciar a comunicação entre o CNC e a unidade do fuso por meio do protocolo de fuso serial FANUC — transmitindo dados de status (velocidade, carga, falha) de volta ao CNC e recebendo comandos (referência de velocidade, modo, ativação).

Funções de proteção:Monitoramento da temperatura do inversor, sobrecorrente, sobretensão e integridade do feedback do encoder — gerando os códigos de alarme apropriados no display do inversor quando uma condição de falha é detectada.

Especificações principais

Funções do conector

O A20B-2101-0350 carrega vários conectores definidos que fazem interface com o restante do sistema de acionamento:

CXA2A/CXA2B:Conectores de comunicação do fuso serial — conectando o acionamento do fuso à interface do fuso serial do CNC. Eles transportam o comando bidirecional e os dados de feedback entre o CNC e o inversor.

JA7A/JA7B:Conectores de feedback do codificador de posição do motor do fuso — recebendo os dados de velocidade e posição do motor do codificador montado no motor do fuso.

JYA2 / JYA3:Conectores de feedback adicionais — normalmente para codificadores de posição ou sinais de sensores de orientação usados ​​na orientação do fuso e nas funções do eixo Cs.

JX4/JY1:Conectores de interface para sinais adicionais — incluindo amplificador de fuso pronto, saída de alarme ou sinais de E/S da máquina.

Cenários de aplicação

Alarme de acionamento do fuso A06B-6141 - falha na PCB de controle:Um amplificador de fuso FANUC Alpha iSP desenvolve um alarme de nível de controle (não uma falha de energia). O motor do fuso e o estágio de potência são verificados como saudáveis. A PCB de controle A20B-2101-0350 é identificada como a falha. A substituição restaura a função de acionamento do fuso.

Falha na orientação do fuso:Um centro de usinagem CNC desenvolve falhas de orientação do fuso – o fuso não consegue parar na posição correta para troca de ferramenta. Após verificar o sensor de orientação e o encoder, o A20B-2101-0350 é identificado como falha de controle.

Perguntas frequentes

Q1: Como posso confirmar que A20B-2101-0350 é a PCB de controle correta para minha unidade de fuso?

Identifique o número do modelo do amplificador do eixo na placa de identificação do inversor - se estiver escrito A06B-6141, então A20B-2101-0350 é a PCB de controle Tipo A correta. Verifique também a designação “Tipo A” na etiqueta da placa instalada. A "Série 6141" na descrição do produto alinha-se diretamente com o amplificador de eixo A06B-6141.

Q2: O que é "Tipo A" no contexto da placa de controle do fuso A06B-6141?

Os amplificadores de fuso FANUC podem utilizar diferentes configurações de PCB de controlo — as designações Tipo A e Tipo B distinguem estas variantes. Tipo A é a configuração padrão da placa de controle para o A06B-6141. Ajustar o tipo errado (Tipo B em uma posição Tipo A) causará falhas de comunicação ou erros de controle. Sempre confirme o tipo na etiqueta da placa instalada antes de fazer o pedido.

Q3: Quais alarmes de fuso indicam especificamente uma falha A20B-2101-0350?

Falhas na PCB de controle normalmente produzem alarmes no grupo de comunicação serial do fuso ou códigos de falha no nível de controle — como alarme 9 (erro de comunicação serial), alarme 24 (erro de controle do motor) ou alarme 73 (falha na placa de controle) conforme exibido no LED do inversor. Os alarmes do estágio de potência (sobrecorrente, sobretensão) geralmente apontam para a placa de circuito impresso ou IGBTs de potência, e não para a placa de controle.

Q4: A substituição de A20B-2101-0350 requer a reentrada dos parâmetros do fuso?

Os parâmetros do fuso residem na memória de parâmetros do fuso do CNC — e não na PCB de controle do inversor. Depois de instalar o A20B-2101-0350 substituto, o CNC baixa novamente os parâmetros do fuso para o inversor por meio da interface serial do fuso durante a sequência de inicialização. Verifique a operação normal do fuso em toda a faixa de velocidade antes de retornar à produção.

P5: Quais ESD e precauções de segurança se aplicam ao substituir o A20B-2101-0350?

Desligue completamente o CNC e o acionamento do fuso. Verifique se os capacitores do barramento CC do inversor estão totalmente descarregados usando um voltímetro CC calibrado antes de abrir o gabinete do inversor — a tensão do barramento CC pode exceder 600 V e persiste após a remoção da alimentação da rede elétrica. Manuseie o A20B-2101-0350 com uma pulseira antiestática aterrada em uma superfície protegida contra ESD.
