A20B-2101-0390 | PCB da fonte de alimentação série FANUC Alpha I — LED de 7 segmentos/filtro de ruído integrado/placa PSM de circuito impresso

Módulo de fonte de alimentação Alpha I — A base de energia do sistema de acionamento

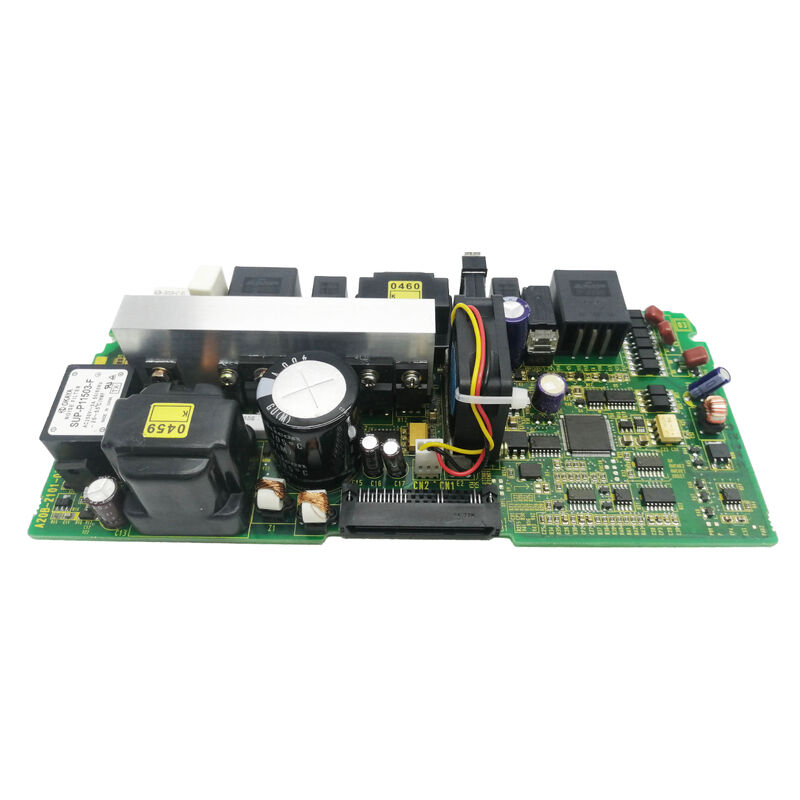

A A20B-2101-0390 é a placa de alimentação de circuito impresso para o sistema de acionamento da série Alpha I da FANUC. Na arquitetura Alpha I da FANUC, o Módulo de Fonte de Alimentação (PSM) funciona como unidade central de conversão de energia para todo o sistema de acionamento — incluindo servoamplificadores e amplificadores de fuso ligados ao mesmo no barramento CC partilhado.

A PCB A20B-2101-0390 é a placa de controle e monitoramento dentro do PSM, gerenciando:

Controle de retificação:O PSM converte a energia da rede elétrica CA trifásica de entrada em uma tensão de barramento CC regulada. A PCB da fonte de alimentação controla esse processo de retificação e monitora o barramento CC quanto ao nível de tensão correto.

Manipulação de energia regenerativa:Quando os eixos do servo ou do fuso desaceleram, eles geram energia regenerativa. O PSM gerencia essa energia – seja devolvendo-a à rede elétrica CA (em configurações PSM regenerativas) ou dissipando-a através de um resistor regenerativo. O A20B-2101-0390 controla a comutação regenerativa.

Monitoramento de barramento CC:A PCB da fonte de alimentação monitora a tensão do barramento CC em tempo real, detectando condições de sobretensão e subtensão e acionando desligamentos de proteção antes que os componentes eletrônicos de potência sejam danificados.

Exibição de status:O display LED de 7 segmentos no A20B-2101-0390 mostra o status operacional e os códigos de alarme do PSM — fornecendo indicação visual direta da condição do módulo de fonte de alimentação sem exigir uma conexão CNC para diagnósticos básicos.

Especificações principais

Filtro de ruído integrado

A especificação "filtro de ruído integrado" identifica a filtragem EMI (interferência eletromagnética) integrada no A20B-2101-0390. A comutação de componentes eletrônicos de potência gera ruído elétrico significativo de alta frequência - tanto ruído conduzido que retorna à fonte de alimentação quanto ruído irradiado que afeta circuitos sensíveis próximos.

O filtro de ruído integrado no A20B-2101-0390:

Supressão EMI conduzida:Os indutores e capacitores de ferrite na placa de circuito impresso da fonte de alimentação atenuam o ruído de comutação de alta frequência antes que ele atinja os condutores da rede elétrica — reduzindo a interferência com outros equipamentos na mesma fonte de alimentação.

Conformidade:A filtragem integrada faz parte do projeto de acionamento da FANUC para marcação CE e outros requisitos de conformidade EMC — garantindo que o sistema de acionamento cumpre os limites de emissões irradiadas e conduzidas especificados para maquinaria industrial.

Cenários de aplicação

Falha na PCB da fonte de alimentação PSM:Um sistema de acionamento FANUC Alpha I desenvolve alarmes de nível PSM — o barramento CC não pode ser estabelecido ou o sistema desarma imediatamente ao ligar. Depois de verificar a fonte de alimentação de entrada, a PCB da fonte de alimentação A20B-2101-0390 é identificada como a falha. A substituição restaura o estabelecimento do barramento CC e a operação normal do inversor.

Manutenção do sistema Alpha I drive:O sistema de acionamento Alpha I de uma instalação de produção passa por uma manutenção planejada abrangente. O A20B-2101-0390 foi substituído como parte da renovação dos componentes eletrônicos do PSM para garantir uma operação contínua e confiável da fonte de alimentação.

Perguntas frequentes

Q1: Qual é a função da PCB da fonte de alimentação PSM no sistema de acionamento Alpha I?

Na arquitetura Alpha I da FANUC, o PSM é a unidade central de conversão de energia — ele retifica a energia da rede elétrica CA trifásica para o barramento CC usado por todos os servoamplificadores e amplificadores de eixo conectados. O A20B-2101-0390 é a PCB de controle dentro do PSM, gerenciando retificação, monitoramento de barramento CC, tratamento de energia regenerativa e desligamentos de proteção. Sem um PSM funcional, nenhum servo ou fuso no sistema pode operar.

Q2: O que indicam os códigos LED de 7 segmentos em A20B-2101-0390?

O display de 7 segmentos mostra dois tipos de informações: códigos de status durante a operação normal (confirmando que o PSM está ativo e o barramento CC está pronto) e códigos de alarme durante condições de falha. Os códigos de alarme são numéricos – cada número corresponde a um tipo de falha específico documentado no manual de manutenção do servo amplificador FANUC Alpha I. A leitura do código exibido é o ponto de partida para qualquer diagnóstico de falha do PSM.

Q3: Quais precauções de segurança são necessárias antes de substituir o A20B-2101-0390?

O PSM contém grandes capacitores de filtro que armazenam energia CC de alta tensão (normalmente barramento CC de 300–600 V) depois que a alimentação da rede elétrica é removida. Antes de acessar o interior do PSM: desligue e bloqueie a alimentação elétrica e aguarde o tempo de descarga especificado no manual de manutenção (normalmente 5–10 minutos). Verifique se a tensão do barramento CC está abaixo de 30 V usando um voltímetro calibrado antes de manusear qualquer placa interna.

Q4: A substituição do A20B-2101-0390 requer reconfiguração do sistema de acionamento?

A PCB da fonte de alimentação PSM não contém armazenamento de parâmetros configuráveis ​​pelo usuário — todos os parâmetros do servo e do fuso residem na memória de parâmetros do CNC. Após instalar o A20B-2101-0390 substituto e restaurar a alimentação da rede elétrica, o PSM deverá estabelecer o barramento CC normalmente. Verifique se o display de 7 segmentos mostra o status correto de prontidão antes de ativar o CNC e testar os servos e os acionamentos do fuso.

P5: O que distingue o PSM Alpha I (A20B-2101-0390) dos PSMs da série Alpha anteriores?

A designação "Alpha I" indica a geração da série i do sistema de transmissão Alpha da FANUC — uma evolução da série Alpha anterior com desempenho melhorado, maior integração e protocolos de comunicação atualizados. O Alpha I PSM usa uma placa de fonte de alimentação de circuito impresso (A20B-2101-0390) com filtragem de ruído integrada e diagnóstico de LED de 7 segmentos – recursos que refletem as melhorias de design da geração Alpha I em relação ao hardware PSM anterior.
