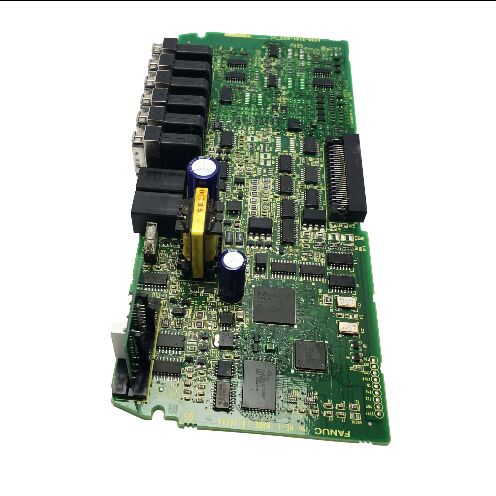

1PC Utilizado FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 ∙ FANUC A20B-2101 Série Power Board ∙ CNC Drive System PCB / A20B-2101-063x Família / Industrial Automation Spare

A20B-2101-063x Uma família de placas de potência de acionamento

O A20B-2101-0631 pertence a um conjunto de placas de energia estreitamente relacionado da série A20B-2101 ¢ o grupo 063x, que compreende os A20B-2101-0630, 0631, 0632, e 0633.Estas placas são listadas juntas como "placas de energia FANUC," indicando que desempenham funções paralelas dentro da mesma família de acionamentos ou cobrem variantes progressivas da mesma aplicação de placa de potência.

Dentro da série A20B-2101 em geral, as placas de potência aparecem em vários contextos de acionamento e fonte de alimentação:

Com um comprimento de 10 mm ou mais, mas não superior a 50 mmIncluindo placas para unidades SVM1 Beta-i (como A20B-2101-0090 e 0091 para as variantes 4A e 20A) e placas de alimentação da série Alpha-i maiores para módulos de um eixo de alta corrente.

Placas de módulos de alimentação:Incluindo a família A20B-2101-0390 (placas de alta potência Alpha-i PSM com ecrã LED de 7 segmentos) que fornecem a fonte de alimentação do autocarro de CC para todo o gabinete de servoacionamento.

Com um comprimento de 10 mm ou mais, mas não superior a 50 mmIncluindo as placas de potência de servoacionamento de 6 eixos (A20B-2101-0221, A20B-2101-0511) para conjuntos de ação conjunta de robôs FANUC.

O A20B-2101-0631 opera neste contexto da placa de alimentação fornecendo a função de camada de alimentação para o módulo de acionamento ou amplificador específico em que está instalado.

Informações essenciais sobre o produto

Placas de energia na arquitetura do módulo de acionamento

Nos módulos de amplificadores servo e fuso da FANUC, as placas de potência executam as funções de camada de alta corrente que as placas de controlo não podem:

Interface de autocarro de CC:As placas de energia transportam os condutores de cobre pesados e os conectores de alta corrente que conectam o módulo ao barramento de CC.O potencial de barramento de 200 ′′ 300VDC e as correntes de pico que fluem durante a aceleração do motor fazem com que este hardware seja fundamentalmente diferente dos sinais de nível lógico da placa de controle.

Interface do estágio de saída do motor:As placas de energia direcionam a saída trifásica do estágio de comutação IGBT para os conectores do cabo do motor, transportando a corrente nominal total do motor.

Detecção de corrente:Os sensores de efeito Hall ou os shunts resistivos na placa de potência medem as correntes de fase do motor em tempo real.

Gestão térmica:As placas de energia estão fisicamente mais próximas do dissipador de calor IGBT do que as placas de controle, e seu layout deve acomodar os requisitos de interface térmica da dissipação de energia no acionamento.

Cenários de aplicação

Falha na placa de alimentação do acionamento:Um módulo de acionamento FANUC desenvolve alarmes de sobrecorrente ou de proteção de hardware. A placa de controle é confirmada intacta. A placa de alimentação A20B-2101-0631 é identificada como a falha.Substituição restaura a função de saída de energia do motor.

Reservatório de manutenção da unidade:Uma instalação de produção mantém o A20B-2101-0631 como um substituto de placa de energia local para permitir a reparação rápida do acionamento.

Perguntas frequentes

Q1: Que módulos de acionamento específicos usam o A20B-2101-0631?

O A20B-2101-0631 pertence ao grupo 063x das placas de energia A20B-2101. O módulo de acionamento específico que o utiliza é identificado no rótulo da placa no interior do módulo aplicável.Verificar o número da peça em relação à lista de peças sobressalentes do manual de manutenção do FANUC para o módulo de accionamento instalado, para confirmar a função funcional exacta da placa.

P2: A20B-2101-0630, 0631, 0632, e 0633 são intercambiáveis entre si?

As placas 063x da série A20B-2101 são provavelmente variantes da mesma família de acionamentos ̇ possivelmente diferentes classificações de corrente ou configurações de interface.São listados em conjunto como uma família pelos fornecedores de peças sobressalentesConfirme qual a variante específica (0630, 0631, 0632, ou 0633) instalada no rótulo do quadro antes de encomendar uma substituição.

Q3: Que precauções de segurança se aplicam antes de aceder à A20B-2101-0631?

As placas de alimentação operam a níveis de tensão do autocarro de CC dentro dos módulos de acionamento.Seguir o procedimento de espera de descarga do manual de manutenção do FANUC para o módulo aplicável, e verificar com um voltímetro de corrente contínua calibrado antes de manipular quaisquer placas internas.

P4: A substituição do A20B-2101-0631 afeta os parâmetros da unidade?

Não. Os parâmetros da unidade são armazenados na memória de parâmetros principal do CNC, não na placa de alimentação. A substituição do A20B-2101-0631 não altera nenhuma configuração de parâmetros armazenados.Após a instalação do dispositivo de substituição e a restauração da energia, o CNC aplica os parâmetros existentes à unidade através da sua interface de servocomunicação.

P5: O A20B-2101-0631 pode ser reparado a nível dos componentes?

A reparação a nível de componentes das placas de alimentação da série A20B-2101 é oferecida por centros de serviço especializados da FANUC.e dispositivos de protecçãoPara máquinas críticas para a produção, a substituição direta de placas é tipicamente mais rápida do que a reparação.
