1PC Utilizado FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

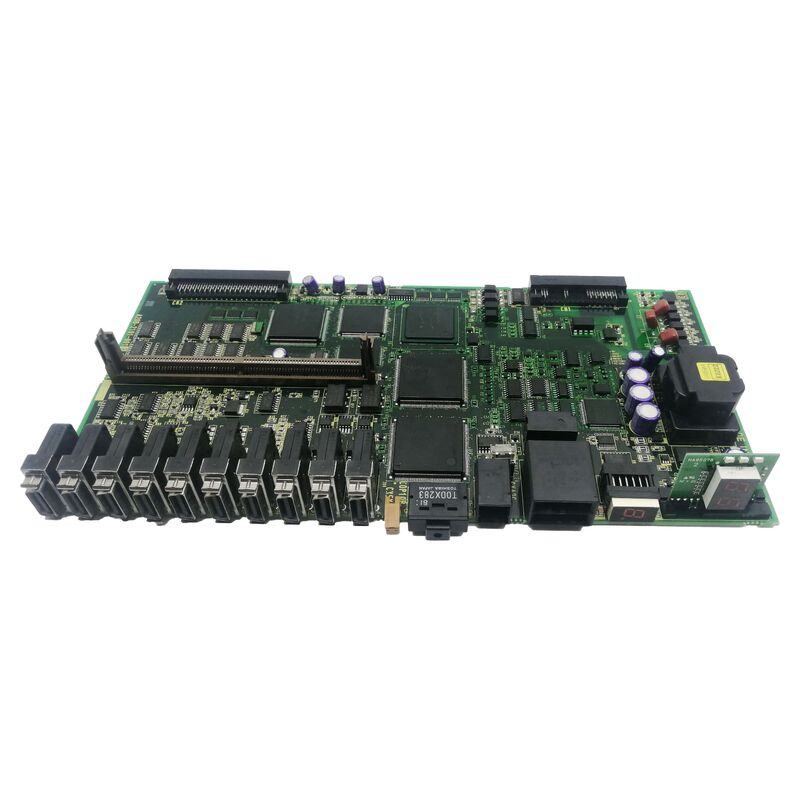

A20B-2101-0681∙ FANUC A20B-2101 Série Power Supply Board ∙ CNC Drive System / Industrial Automation / Japão PCB original

Placas de alimentação da série A20B-2101

A série A20B-2101 abrange uma ampla gama de placas de accionamento e potência para sistemas CNC e de automação da FANUC.As placas classificadas como "placas de alimentação" desempenham a função crítica de fornecer energia regulada., tensões de alimentação estáveis para os circuitos electrónicos dentro dos módulos de accionamento e conjuntos de hardware CNC.

A gama de placas de alimentação da série A20B-2101 abrange várias aplicações funcionais conhecidas:

Com um comprimento de 10 mm ou mais, mas não superior a 50 mm,The A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM unitsEsta placa bem documentada da mesma série define o contexto para outras placas de alimentação A20B-2101.

As placas de alimentação interna do módulo de acionamento:Outras placas de alimentação A20B-2101 alimentam o 5V interno, 15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.

Placas das séries Beta-i e αis:As placas de alimentação para unidades compactas Beta-i SVM1 e módulos da série αis também aparecem na numeração A20B-2101, suportando as necessidades de distribuição de energia do sistema de acionamento completo.

Informações essenciais sobre o produto

Estabilidade da fonte de alimentação por que é importante para o sistema de acionamento

Em um gabinete de acionamento CNC FANUC, a qualidade e a estabilidade das tensões internas da fonte de alimentação afetam diretamente a fiabilidade do sistema:

Estabilidade da alimentação lógica:A eletrónica de controlo do servoamplificador, microprocessadores, controladores de portões, interfaces de codificadores, requer fontes estáveis de 5 V e 3,3 V dentro de tolerâncias apertadas.Ondulação de tensão ou transientes nestes trilhos causam erros lógicos, alarmes intermitentes ou comportamento errático do servo.

Fornecimento de accionamento da porta:Os circuitos de acionamento de portões IGBT exigem uma fonte bipolar (normalmente +15V / 15V ou +15V) para ligar e desligar completamente o IGBT.Uma alimentação de acionamento de portão inadequada faz com que o IGBT funcione em saturação parcial, aumentando a dissipação de calor e eventualmente levando à falha do IGBT.

Isolamento de potência de comando:As placas internas de alimentação geralmente fornecem isolamento entre o lado do barramento de alta tensão e o lado lógico de baixa tensão da unidade.Este isolamento protege a eletrônica de controle de transientes do lado do ônibus e fornece uma barreira galvânica segura.

Quando a placa de alimentação A20B-2101-0681 falhar,Os trilhos de alimentação internos do módulo de acionamento estão interrompidos normalmente fazendo com que a unidade falhe no auto-teste de ligação ou gerando códigos de alarme de alimentação.

Cenários de aplicação

Falha de alimentação do módulo de accionamento:Um módulo de acionamento FANUC falha na sua sequência de ligação. Os indicadores de LED confirmam que não há energia lógica interna. A entrada AC e o barramento DC do sistema de acionamento confirmam que estão corretos.A placa de alimentação A20B-2101-0681 é identificada como a falha de conversão interna DC-DC falhouSubstituição restabelece a alimentação lógica do módulo e operação normal.

Investigação do alarme de condução intermitente:Um eixo CNC desenvolve alarmes aleatórios que não podem ser correlacionados com eventos de movimento ou fiação externa.Os testes mostram que o alarme correlaciona com a potência de saída do A20B-2101-0681 entrando em estados transitórios breves sob carga térmicaA substituição resolve a falha intermitente.

Perguntas frequentes

P1: Como posso identificar que o A20B-2101-0681 é o componente defeituoso quando um módulo de acionamento não tem energia interna?

Primeiro, confirme que as fontes de alimentação externas do módulo estão corretas. Verifique a tensão de entrada da rede AC e o nível do barramento DC do PSM.Se as fontes externas forem confirmadas e o módulo ainda não mostrar energia lógicaNo interior do módulo, o A20B-2101-0681 é identificado pela leitura do seu rótulo de número de peça.Comparar com a lista de peças de reposição do módulo de ação para confirmar esta é a placa de alimentação para esse módulo específico.

P2: Qual é a diferença entre uma "placa de alimentação" e uma "placa de alimentação" na terminologia de acionamento da FANUC?

Na linguagem do módulo de accionamento da FANUC: apainel de energiaO sistema de transmissão de energia elétrica (ou placa de fiação) transporta a saída do motor de alta corrente e as conexões do autocarro de corrente contínua.placa de alimentaçãoConverte tensões para os níveis mais baixos necessários para a eletrônica de controle. Ele opera em níveis de tensão lógica como sua saída, embora sua entrada possa ser do barramento de CC.A A20B-2101-0681 é a placa de alimentação (conversor de alimentação interna de baixa tensão), não a placa de energia de alta corrente.

P3: O A20B-2101-0681 é utilizado em módulos de amplificador de servo, módulos de fuso ou módulos PSM?

A série A20B-2101 abrange todos os três tipos de acionamento: servoamplificadores, amplificadores de fuso e módulos de alimentação (PSM).O tipo de módulo hospedeiro específico do A20B-2101-0681 é confirmado pelo número de peça no interior do módulo instaladoReferência cruzada com a lista de peças sobressalentes do módulo hospedeiro no manual de manutenção da FANUC.

P4: A substituição do A20B-2101-0681 afeta quaisquer parâmetros de unidade armazenada ou CNC?

Não. As placas de alimentação interna não armazenam parâmetros do sistema. A substituição do A20B-2101-0681 não afeta as configurações de parâmetros do servo ou fuso do CNC.Após a instalação do dispositivo de substituição e a restauração da energia, a eletrónica de controlo do módulo de accionamento reinicia-se utilizando os parâmetros CNC existentes armazenados na memória principal do CNC.

P5: Existem variantes de revisão do A20B-2101-0681?

Muitas placas da série A20B-2101 carregam sufixos de revisão, como /01A, /02B, indicando iterações de atualização de hardware.Observe isto ao fornecer o substituto. As revisões posteriores são geralmente compatíveis com as anteriores no mesmo espaço.A última revisão disponível é a escolha de substituição adequada.
