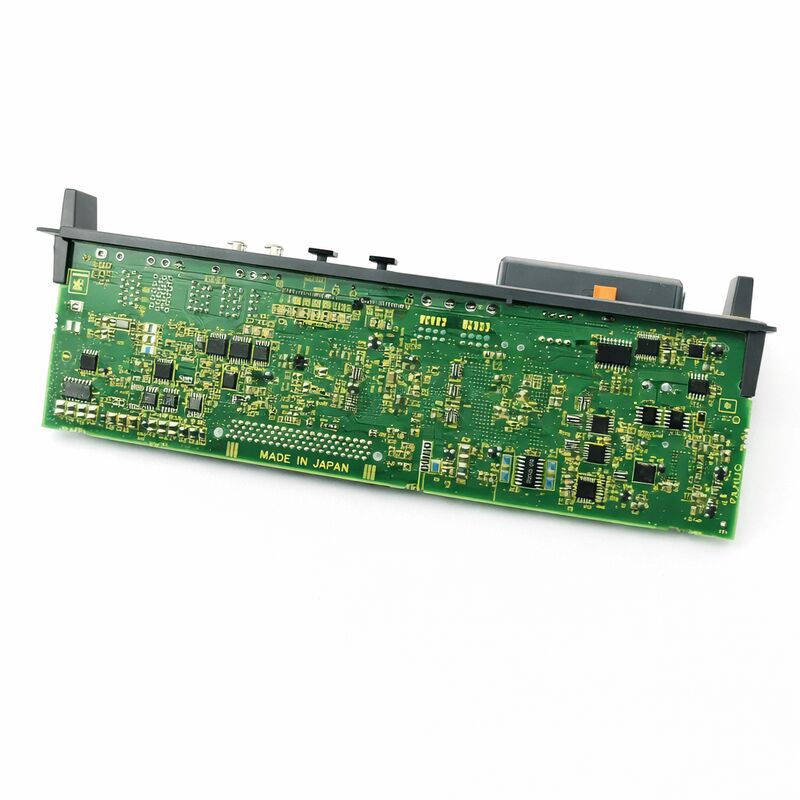

Fanuc A20B-2101-0890 PC Board A20B21010890 - A2OB-21O1-O89O usado

FANUC A20B-2101-0890 | Placa de Controle de Servo de Eixo Único — Série A20B-2101, Drive Servo CNC, Origem Japão

Número da Peça: A20B-2101-0890

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Controle de Servo (PCB)

Série da Placa: A20B-2101

Aplicação: Sistema de drive servo CNC FANUC — controle de eixo único

Tipo de Produto: Placa de Circuito Impresso (PCB)

Visão Geral

O A20B-2101-0890 é uma placa de circuito impresso de controle de servo de eixo único da série A20B-2101 da FANUC. A série A20B-2101 abrange placas de controle de drive servo usadas em unidades de amplificador servo FANUC — as placas que gerenciam a inteligência do drive servo, lidando com o processamento do loop de posição e velocidade, controle de corrente, lógica de proteção e comunicação do amplificador para um único eixo servo.

Essas placas são a eletrônica de controle que faz um amplificador servo se comportar como um amplificador servo, em vez de apenas um inversor de potência.

A seção de potência de um amplificador servo converte a tensão do barramento CC em CA de frequência variável para acionar o motor.

A placa de controle — o A20B-2101-0890 — determina exatamente como essa potência é aplicada: em qual nível de corrente, em qual momento e em resposta a qual feedback. Sem a placa de controle correta, a seção de potência é inoperante.

As placas da série A20B-2101 atendem à linha de designs de módulos amplificadores servo da FANUC. Esses amplificadores — encontrados nos sistemas de drive das séries αi, α e relacionadas da FANUC — são as unidades que alimentam os motores servo em máquinas-ferramenta CNC.

Cada eixo na máquina tem seu próprio amplificador. Cada amplificador contém uma placa de controle. Quando uma placa de controle falha, esse eixo para.

O A20B-2101-0890 é a placa de substituição que restaura esse eixo.

Especificações Principais

A Placa de Controle do Drive Servo — Funções Principais

Uma placa de controle de drive servo lida com várias funções distintas, mas inter-relacionadas, simultaneamente. Compreender essas funções esclarece o que o A20B-2101-0890 faz e o que acontece quando ele falha.

O loop de corrente é o loop de controle mais interno. Ele compara a corrente comandada do motor com a corrente real do motor (medida pelos sensores de corrente do amplificador) e ajusta a saída PWM para trazer a corrente real ao nível comandado. Este loop é executado em uma alta taxa de atualização — tipicamente na faixa de dezenas de kilohertz — para responder rapidamente a distúrbios de corrente.

O loop de velocidade é executado fora do loop de corrente. Ele compara a velocidade comandada com a velocidade real (derivada do feedback do encoder) e produz um comando de corrente. O loop de velocidade fecha em torno do loop de corrente.

O loop de posição é executado fora do loop de velocidade. O interpolador do CNC produz alvos de posição.

O loop de posição do drive servo compara esses alvos com a posição real do encoder e gera comandos de velocidade.

Todos os três loops são executados no DSP ou processador da placa de controle.

A placa também executa a lógica de proteção do amplificador: monitorando as temperaturas dos IGBTs, a tensão do barramento CC, os limites de corrente do motor e quaisquer eventos de sobrecorrente ou sobretensão.

Quando uma falha é detectada, a placa de controle emite o alarme e desliga a saída.

Série A20B-2101 — Família de Placas Amplificadoras Servo

A série A20B-2101 é uma família substancial que abrange placas de controle de drive servo para várias linhas de produtos de amplificadores FANUC. Dentro desta família, diferentes variantes atendem a diferentes classificações de corrente de drive e configurações de motor.

A variante -0890 fornece a função de controle para sua configuração de drive específica.

Uma designação de eixo único significa que esta placa controla um eixo servo dentro de um módulo amplificador.

A FANUC produz módulos amplificadores servo de eixo único (SVM1) e multi-eixo (SVM2, SVM3).

Módulos de eixo único são usados onde apenas um motor é acionado por essa posição do amplificador.

O A20B-2101-0890 atende à seção de controle de uma dessas configurações de amplificador de eixo único.

Diagnóstico de Falha — É a Placa de Controle?

Quando um único eixo servo produz um alarme de falha, a placa de controle é um dos vários locais de falha possíveis.

Outros incluem o motor, o encoder, os transistores de potência (IGBTs) no amplificador e os cabos e conectores do motor.

Falhas na placa de controle têm um padrão característico: os códigos de alarme geralmente se relacionam com os autodiagnósticos da própria seção de controle — erros de comunicação, falhas de processamento, falhas de tensão de referência interna — em vez do monitoramento do estágio de potência (sobrecorrente, sobretensão). Falhas no estágio de potência tendem a produzir alarmes de sobrecorrente ou sobretemperatura; falhas na placa de controle tendem a produzir alarmes de comunicação CNC ou drive pronto.

Se um eixo servo produzir um alarme de drive pronto (VRDY) imediatamente ao ligar — antes que qualquer movimento seja comandado — sem outra causa aparente, a placa de controle é um forte candidato. A placa de controle executa autodiagnósticos ao ligar.

Uma falha nesta sequência produz um alarme imediato que persiste independentemente do estado do eixo.

FAQ

Q1: Um eixo servo exibe um alarme persistente de "drive não pronto" imediatamente ao ligar. Outros eixos inicializam normalmente. O motor e o encoder testam como bons. É este o A20B-2101-0890?

Um alarme de drive não pronto ao ligar, antes que o movimento seja comandado e com o motor e o encoder confirmados como bons, é consistente com uma falha na placa de controle.

O autoteste de inicialização da placa de controle provavelmente falhou. A placa emite o alarme em vez de se declarar pronta.

Isso é distinto de uma falha no estágio de potência, que geralmente produz alarmes de sobrecorrente ou temperatura sob carga. A substituição da placa é o passo diagnóstico apropriado.

Q2: O drive servo estava funcionando e então produziu um alarme de erro de posição durante o corte. Desde então, ele se recusou a inicializar. Poderia ser a placa de controle?

Um drive que falha no meio do ciclo e depois se recusa a inicializar novamente pode ter sofrido uma falha que danificou a placa de controle — um evento de sobrecorrente, um transiente de sobretensão ou um evento térmico.

Os componentes de proteção do estágio de potência podem ter absorvido o evento inicial, mas os circuitos de processamento ou comunicação da placa de controle podem ter sido danificados pela energia que os atingiu antes que a proteção respondesse.

Inspecione a placa de controle em busca de danos visíveis e substitua-a se nenhum dano for visível nos transistores de potência.

Q3: Após a substituição da placa de controle, o drive inicializa, mas o eixo funciona de forma irregular em baixa velocidade. Os parâmetros de ajuste do servo foram restaurados. O que mais deve ser verificado?

Funcionamento irregular em baixa velocidade com parâmetros corretos aponta para o loop de corrente.

Os circuitos de medição de corrente da placa de controle podem ter um desvio de calibração em comparação com a placa anterior, ou as características do sensor de corrente do amplificador podem exigir que os ganhos do loop de corrente sejam verificados novamente.

Verifique também o feedback do encoder — cabos de encoder danificados podem produzir movimento irregular mesmo quando o drive inicializa corretamente.

Q4: O A20B-2101-0890 pode ser reparado em nível de componente, ou a substituição completa da placa é a única opção?

Algumas falhas em placas de controle de servo são reparáveis em nível de componente — fusíveis queimados, dispositivos de proteção danificados, componentes de condicionamento de sinal falhos.

Falhas em ICs de processador proprietários da FANUC ou ASICs de driver de gate personalizados geralmente não são reparáveis porque essas peças não estão disponíveis independentemente.

Um especialista qualificado em reparo de drives FANUC pode avaliar o modo de falha específico e determinar se o reparo de componentes é viável para uma falha específica.

Q5: Como esta placa deve ser armazenada como peça de reposição preventiva?

Armazene em embalagem antiestática. Mantenha em temperatura ambiente estável, longe de umidade e extremos de temperatura.

Se a placa tiver configurações configuráveis pelo usuário (chaves ou jumpers), anote essas configurações da placa instalada antes de comprar uma peça de reposição — isso torna a instalação mais rápida quando a peça de reposição for necessária.

Inspecione os contatos dos conectores anualmente durante o armazenamento. Substitua a embalagem se ela for danificada.

Uma placa armazenada corretamente retém sua condição indefinidamente.
