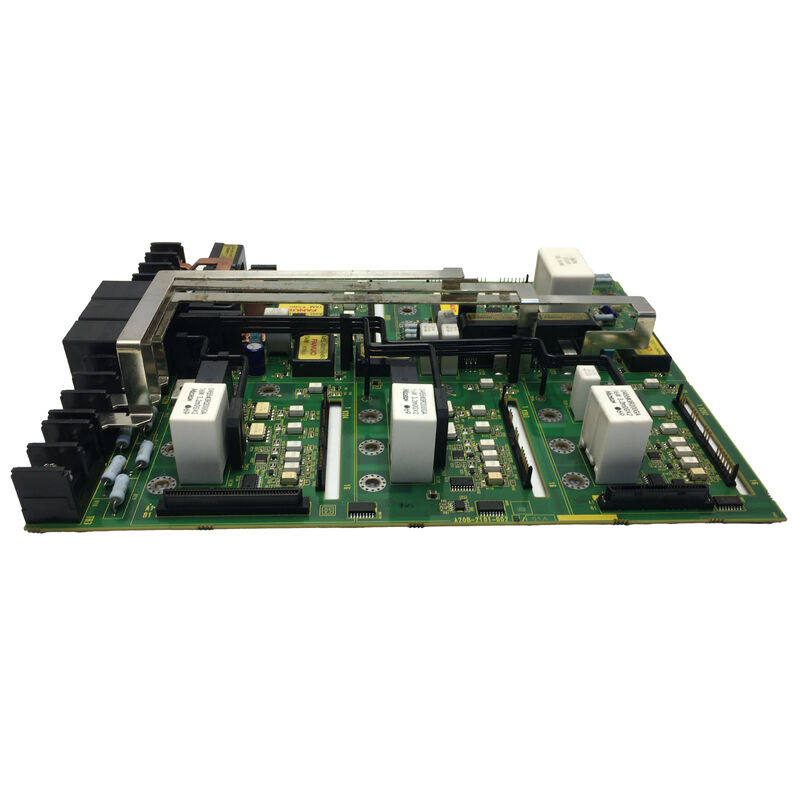

A FANU PC Board A20B-2101-0922 A20B21010922 A2OB-21O1-O922

A20B-2101-0922 FANUC A20B-2101 Série Servo Drive Circuito Board CNC / Robô Servo Amplificador Substituição PCB

Série A20B-2101 Servo Drive Electronics

A série A20B-2101 abrange as placas de circuito de servo e accionamento por eixo da FANUC os PCB de controlo e potência que formam o núcleo electrónico dos módulos de servo amplificador e accionamento por eixo da FANUC.Esta série abrange uma gama de tipos de placas que servem diferentes potências de acionamento, capacidades actuais e gerações de interfaces em todas as famílias de produtos CNC e robóticos FANUC.

As placas desta série carregam os sinais de condução do portão, circuitos de detecção de corrente, lógica de proteção,e interfaces de comunicação que traduzem comandos de posição e velocidade do CNC em saídas de controle de motor precisasQuando um módulo de acionamento de servo desenvolve uma falha interna, as placas de circuito dentro dele são o caminho de substituição. A montagem de uma placa FANUC original devolve a unidade ao seu desempenho especificado.

Informações essenciais sobre o produto

Placas de circuito em amplificadores de servo

Um módulo de servoamplificador FANUC contém PCBs em camadas, cada um dos quais lida com um nível funcional específico:

Placa de alimentação:Gerencia a comutação de alta voltagem e alta corrente para os sinais de entrada do estágio de saída do acionamento para os dispositivos de comutação IGBT, monitoramento do ônibus de CC e controle de regeneração.

Painel de controlo:Processar os comandos de servo do CNC (através da interface FSSB, Tipo A ou Tipo B), executar o circuito de controle atual em taxas de atualização de microssegundos, lidar com o feedback do motor do codificador,e executa a lógica de proteção servo.

Tabela de fiação:Fornece a interface de conector físico entre os cabos externos e a pilha interna de PCB.

O A20B-2101-0922 desempenha uma dessas funções no servo ou no módulo de amplificador de fuso FANUC aplicável.A sua substituição restabelece a função electrónica da unidade a nível da placa, evitando o custo de substituição do módulo de amplificador completo.

Falhas de Servo Drive que levam à substituição da placa

Alguns códigos de alarme e padrões de falha indicam uma falha no nível da placa em vez de uma falha no dispositivo de alimentação:

• Códigos de alarme persistentes que não correspondem a falhas no motor ou na fiação externa
• Motor e fiação corretos, mas a unidade se recusa a limpar alarmes de prontidão
• Perda de funções específicas (comunicação de feedback do codificador, interface de comunicação, controlo da corrente) com outras secções de accionamento a permanecerem funcionais
• Comportamento do motor alterado após uma tensão transitória no lado de alimentação sem danos físicos óbvios

Nestes casos, a substituição de placas direcionadas é a estratégia correta de reparação.A placa de substituição A20B-2101-0922 restaura a função falhada sem substituir o hardware mecânico e de potência do módulo completo.

Cenários de aplicação

Falha interna do servomodulo:O servoamplificador de uma máquina CNC dispara em um alarme interno que não corresponde a falhas no cabo, motor ou fiação do codificador.Substituição da placa restabelece o funcionamento normal do eixo.

Reparação de servo-acionamento do robô:O servo-acionamento de um controlador de robô FANUC desenvolve uma falha intermitente numa articulação do robô.A20B-2101-0922 substituição resolve o comportamento intermitente e devolve o robô a uma operação de produção confiável.

Revestimento de oficina de placas motrizes:Uma instalação de produção mantém um conjunto de placas da série A20B-2101 como peças sobressalentes de oficina para reparação rápida de módulos de servo, reduzindo o tempo de recuperação da reparação do acionamento de dias para horas.

Perguntas frequentes

P1: Como posso determinar qual placa no módulo do amplificador falhou?

Isolar a falha através da leitura do código de alarme específico do CNC ou do visor de acionamento.Alguns alarmes são específicos da placa de controloOs danos térmicos, marcas de queimaduras ou descoloração de componentes em uma placa em relação a outra também orientam o diagnóstico.o padrão de alarme ajuda a reduzir a falha para uma placa específica na pilha.

P2: O A20B-2101-0922 contém dados de calibração específicos do motor?

Algumas placas de controle do servoamplificador FANUC armazenam dados de identificação do motor ou calibração de ganho em memória não volátil na placa.Os dados devem ser reinseridos ou descarregados do backup após a instalação do dispositivo de substituição.Verifique a documentação de manutenção do modelo específico do servoamplificador para confirmar se o A20B-2101-0922 carrega dados de motor armazenados antes da montagem.

P3: O A20B-2101-0922 é utilizado em sistemas de usinagem CNC, controladores de robôs ou ambos?

A série A20B-2101 é usada em linhas de produtos CNC e robóticos, pois a arquitetura de servoacionamento da FANUC é compartilhada entre plataformas.A utilização específica do A20B-2101-0922 depende do sistema em que está instaladoA posição da placa na lista de peças sobressalentes do sistema-alvo confirma se serve a uma unidade de eixo CNC, a uma unidade de fuso ou a um amplificador de articulações robóticas.

P4: O A20B-2101-0922 pode ser enviado para reparação em vez de substituído?

A reparação de placas de circuito impresso de circuito impresso com servo-acionamento da FANUC é oferecida por centros de serviço certificados pela FANUC e empresas especializadas em reparação de eletrónica CNC.A reparação é uma opção econômica quando a falha é uma falha de componente discreto (fail IGBT gate driver ICAs placas com danos de sobrecarga elétrica generalizados são tipicamente melhor substituídas do que reparadas.

Q5: Que precauções de ESD se aplicam ao A20B-2101-0922?

O A20B-2101-0922 contém ICs lógicos CMOS e semicondutores condutores que são suscetíveis a descarga eletrostática.Armazenagem e transporte em embalagens antistáticasAo aceder ao módulo do servo amplificador, descarregue-se para terra antes de tocar em qualquer PCB. The drive must be fully powered down and DC bus capacitors fully discharged before internal board access — use a DC voltmeter to confirm the DC bus voltage is below 50V before opening the amplifier housing.
