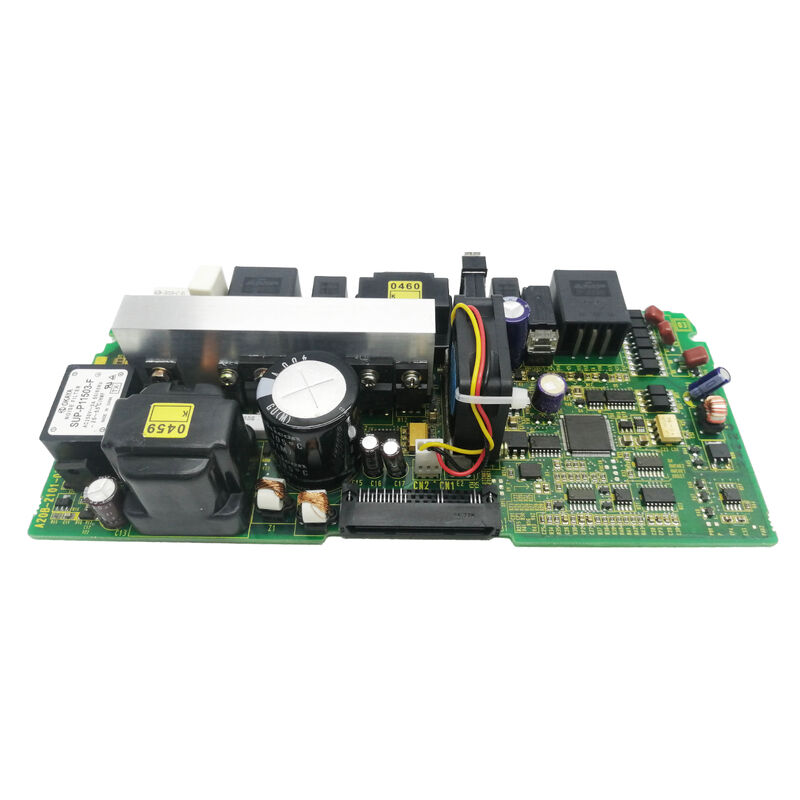

FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950 | Placa de circuito impresso de servo drive série FANUC A20B - CNC / PCB de substituição de amplificador servo robô / peça sobressalente

Capacidade de manutenção ao nível da placa em sistemas de acionamento FANUC

Os módulos servo e amplificadores de eixo da FANUC são projetados com vários PCBs removíveis em vez de um único conjunto de circuito monolítico. Essa arquitetura existe por uma razão prática: quando um inversor falha, a falha geralmente está localizada em uma placa — o estágio de potência, o circuito de controle ou a placa de interface. A substituição apenas da placa com falha restaura o inversor por uma fração do custo da substituição do módulo completo.

A A20B-2101-0950 é uma placa de circuito nesta camada de manutenção — uma PCB de substituição para a ranhura e função específicas que ocupa no módulo amplificador FANUC aplicável. Tal como outras placas da série A20B-2101, funciona nos sistemas de servo e de acionamento do fuso da FANUC em plataformas CNC e robóticas.

Principais informações do produto

Como as falhas da placa servo se apresentam na máquina

Uma falha na placa do servoconversor nem sempre causa o desligamento completo do inversor. Dependendo de qual placa falha e qual componente dessa placa é afetado, os sintomas podem variar de sutis a dramáticos:

Degradação gradual:Precisão reduzida do servo, aumento do erro de seguimento ou posicionamento inconsistente — geralmente causado por desvio de componentes em circuitos de detecção de corrente ou processamento de feedback.

Alarme intermitente:O inversor desarma ocasionalmente durante movimentos específicos do eixo, mas é apagado na reinicialização – sugerindo um componente da placa que falha sob estresse térmico ou de carga.

Viagem imediata:O inversor emite um alarme imediatamente ao ser habilitado ou desarma em um ponto consistente em um ciclo da máquina — um padrão que o registro do histórico de alarmes do CNC pode ajudar a rastrear até uma função específica da placa do inversor.

Perda de comunicação:O CNC não consegue se comunicar com o inversor em seu barramento servo — uma falha na placa de interface FSSB ou Tipo A/B, em vez de uma falha no estágio de energia.

Cada padrão aponta para uma seção diferente da eletrônica do inversor, restringindo o alvo de substituição ao A20B-2101-0950 ou outra placa no módulo.

Cenários de aplicação

Revisão do servo amplificador:Um módulo servo amplificador FANUC numa máquina-ferramenta de longa duração é revisto. O A20B-2101-0950 é substituído como parte de uma atualização no nível da placa, junto com outros PCBs antigos no módulo, para redefinir a vida útil dos componentes eletrônicos do inversor.

Reparo de falhas direcionado:Um servomódulo de robô FANUC desenvolve um alarme consistente após um período de operação normal. O código de alarme aponta para uma falha interna na placa do inversor. A substituição do A20B-2101-0950 resolve o alarme.

Sobressalente de oficina para sistemas de múltiplos eixos:Um integrador de sistemas que mantém uma fábrica com várias estações robóticas FANUC armazena o A20B-2101-0950 como parte de um kit de peças sobressalentes de acionamento, permitindo a reparação de falhas no módulo servo no mesmo turno.

Perguntas frequentes

Q1: Qual é a relação entre A20B-2101-0950 e A20B-2101-0922?

Ambas são placas da série A20B-2101 e atendem a aplicações de servo/amplificador de fuso da FANUC. São números de peças diferentes com configurações de circuito diferentes para diferentes modelos de amplificadores ou slots dentro de módulos amplificadores. Eles não substituem um ao outro – a placa correta é determinada pelo modelo específico do amplificador e pelo slot que ocupa. Confirme o número exato da peça na etiqueta da placa instalada ou na lista de peças sobressalentes do amplificador.

Q2: O A20B-2101-0950 carrega parâmetros armazenados do drive original?

Isso depende do tipo de placa. As placas de controle nos servo amplificadores FANUC podem armazenar códigos de ID do motor, dados de ajuste de ganho ou limites de proteção em flash ou EEPROM. Se o A20B-2101-0950 original carregava dados armazenados, uma placa substituta pode precisar recarregar os dados do backup antes que a unidade retorne ao desempenho otimizado. Consulte o manual de manutenção do servo amplificador do sistema específico para determinar se o carregamento de dados pós-substituição é necessário.

P3: Como os alarmes do servo drive FANUC são decodificados para identificar a placa com falha?

Os alarmes de servo CNC FANUC (alarmes SV) e alarmes de fuso (alarmes SP) estão listados no manual do operador CNC e no manual de descrições do servo amplificador. Cada alarme possui um número, uma descrição e uma lista de causas prováveis. Muitas descrições de alarmes identificam explicitamente qual seção de hardware – circuito de alimentação, circuito de controle, interface do codificador ou interface de comunicação – é a fonte de falha mais provável, apontando diretamente para a placa substituta.

P4: É seguro alimentar a unidade com o A20B-2101-0950 removido?

Não. Operar um módulo servo amplificador com qualquer PCB necessária removida cria uma configuração elétrica incompleta e potencialmente perigosa. Placas ausentes podem resultar em comportamento de comutação imprevisível, operação desprotegida do estágio de potência ou falha completa no desligamento. Sempre certifique-se de que todas as placas necessárias estejam instaladas corretamente antes de alimentar qualquer módulo servo amplificador.

Q5: Qual documentação é necessária para substituir o A20B-2101-0950 corretamente?

A documentação necessária inclui: o manual de descrições do servo amplificador para o modelo específico do amplificador (para diagramas de localização da placa e pinagem do conector), o manual de manutenção do CNC (para procedimentos de segurança e requisitos de descarga) e a lista de peças sobressalentes do amplificador (para confirmar que A20B-2101-0950 é a placa correta para o slot de destino). A documentação FANUC para a maioria das séries de amplificadores está disponível nos serviços de documentação técnica da FANUC.
